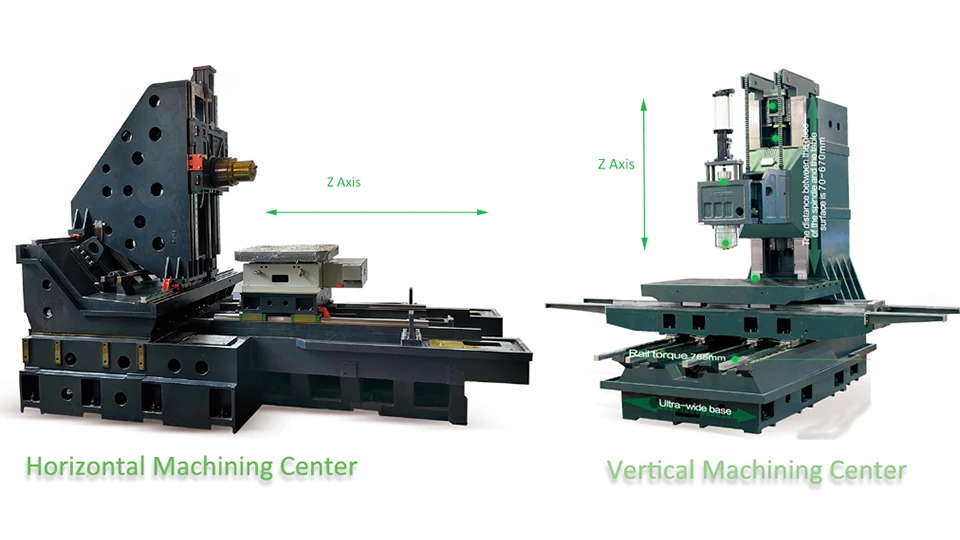

Көлденең және тік өңдеу орталықтарының айырмашылығы неде?

Қазіргі заманғы өндірістің бәсекеге қабілетті ортасында дұрыс CNC жабдығын таңдау пайдалылық пен дәлдіктің негізі болып табылады. Цех иелері мен өндіріс менеджерлері үшін пікірталас көбінесе бір маңызды шешімге келіп тіреледі: Вертикальды өңдеу орталығы (VMC) және Горизонтальды өңдеу орталығы (HMC).

Екі платформа да дайындамадан материалды алып тастау үшін айналмалы кесу құралдарын пайдаланғанымен, олардың конструкциялық дизайны айтарлықтай әртүрлі мүмкіндіктерді анықтайды. VMC және HMC технологиялары арасындағы нюансты айырмашылықтарды түсіну цикл уақыттарын оңтайландыру, ROI-ді максималды арттыру және өндірістік шешімдеріңізді масштабтау үшін маңызды.

Төменде вертикальды және горизонтальды CNC өңдеу орталықтарының терең, кәсіби салыстырмасы берілген, ол сізге саналы инвестициялық шешім қабылдауға көмектеседі.

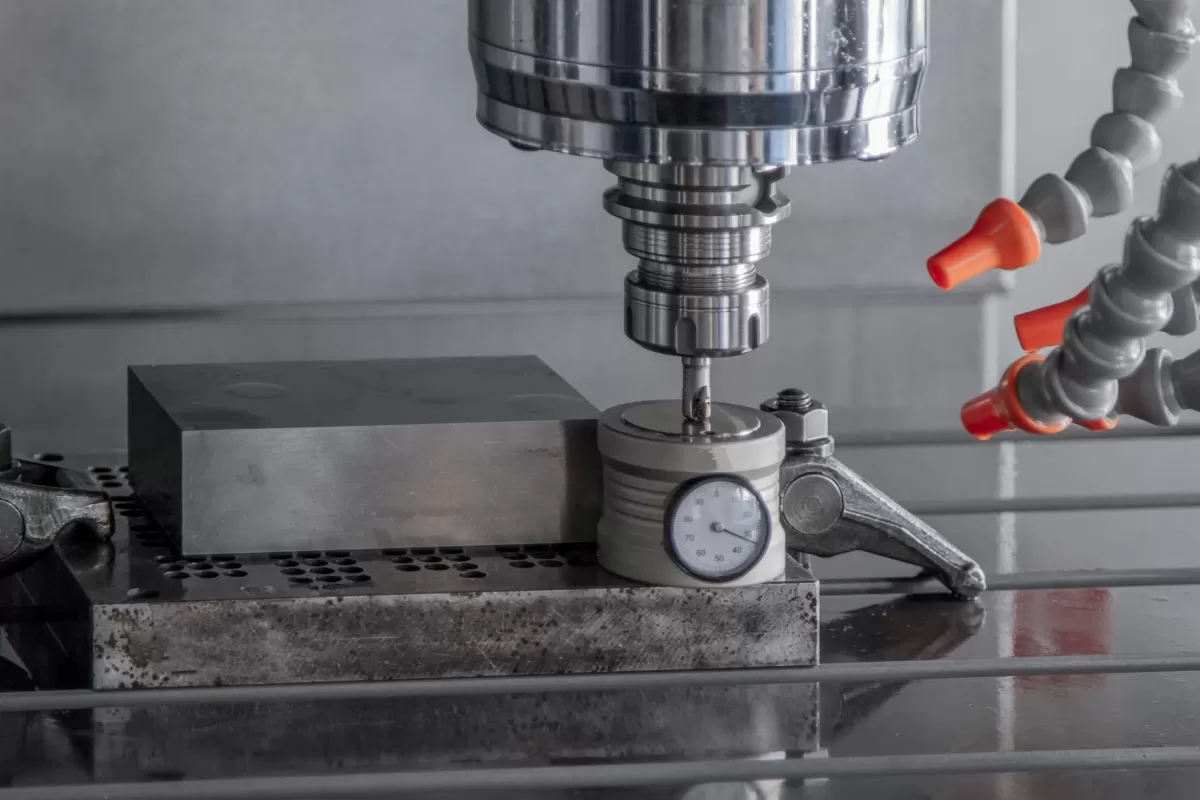

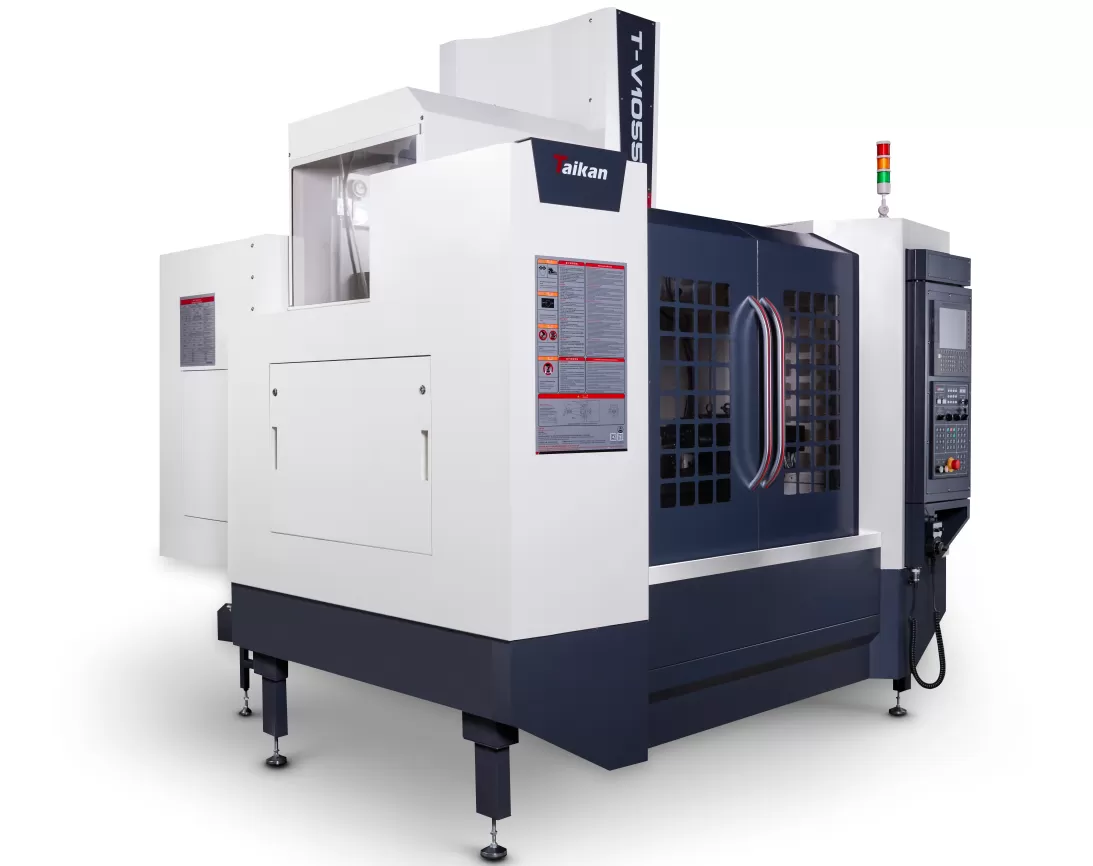

Вертикальды өңдеу орталығы (VMC) дегеніміз не?

AВертикальды өңдеу орталығы(VMC) вертикальды бағытталған шпиндель осіне ие. Кесу құралы жоғарыдан төмен қарай жетіп, әдетте стандартты жұмыс үстеліне орнатылған дайындаманың үстіңгі бетін өңдейді.

Ең қолайлысы: Жазық бөлшектер, пластиналық жұмыстар, қалып қуыстары және бір жақты өңдеу операциялары.

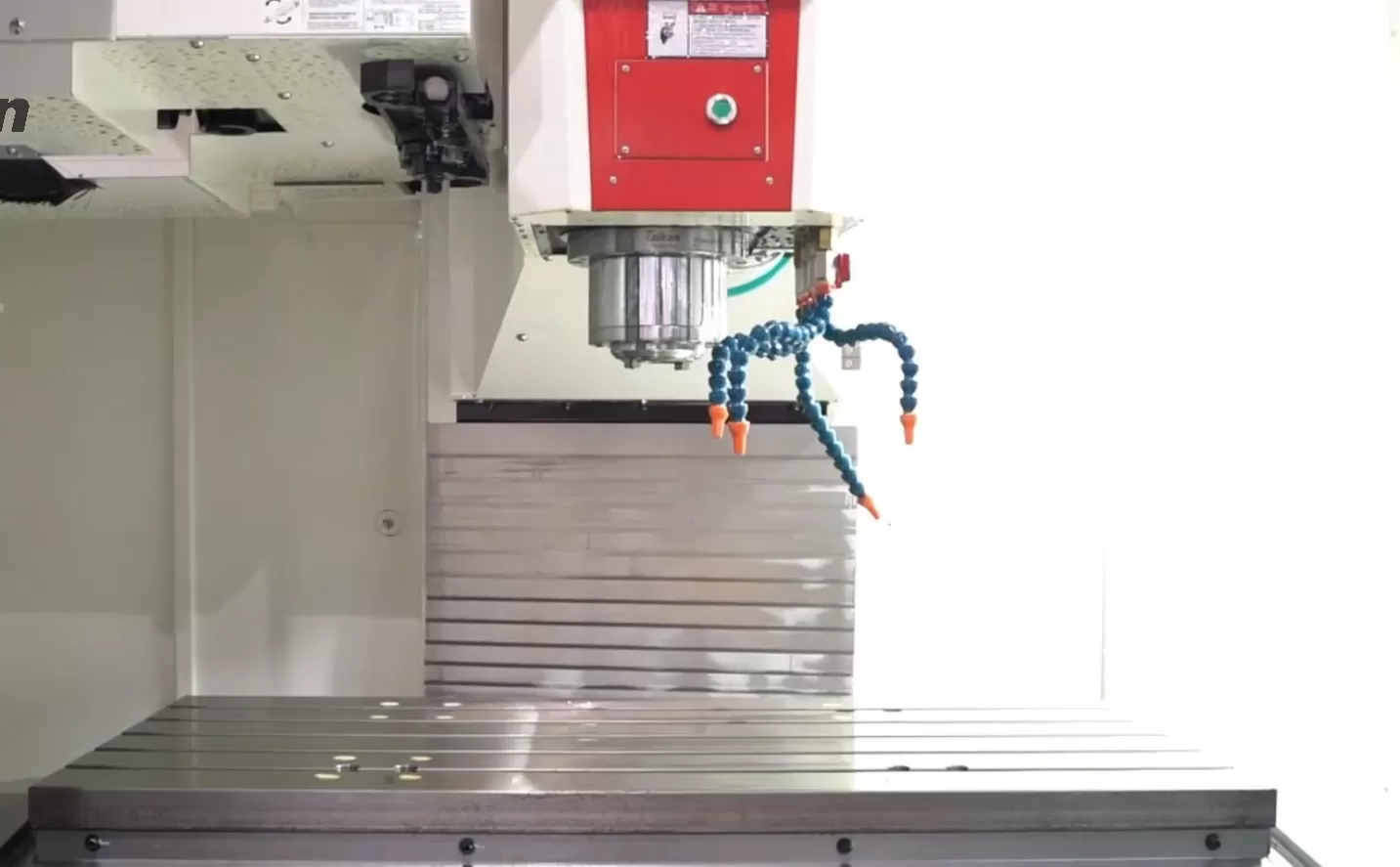

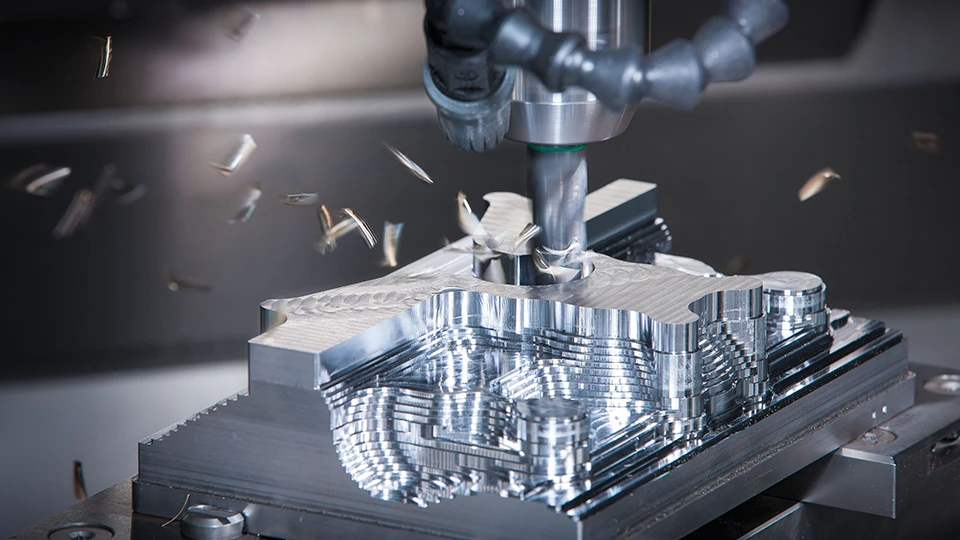

VMC негізгі артықшылықтары

• Орнату және пайдалану оңайлығы: Шпиндель үстел үстінде орналасқандықтан, операторлар кесу әрекетін анық, кедергісіз көре алады. Бұл VMC-терді орнату, ақауларды жою және арнайы тіреуіштерді жобалау үшін өте ыңғайлы етеді.

• Төмен бастапқы инвестиция: VMC-тер горизонтальды аналогтарға қарағанда құрылымдық жағынан қарапайым, бұл алдын ала капитал шығындарының айтарлықтай төмен болуына әкеледі.

• Ықшам орналасу: Әдетте, вертикальды CNC станоктары аз орын алады, бұл оларды шектеулі ауданы бар цехтар үшін тамаша етеді.

• Қысқа сериялардағы әмбебаптық: Әртүрлі, төмен көлемді өндіріс және жылдам прототиптеу үшін тамаша.

VMC шектеулері

• Жоңқаларды нашар шығару: Гравитация VMC-ге қарсы әсер етеді. Жоңқалар терең қуыстарда жиналып, жоғары қысымды салқындатқышпен басқарылмаса, қайта кесуге, құралдың тез тозуына және бет сапасының нашарлауына әкелуі мүмкін.

• Көп жақты өңдеудің шектеулігі: Бөлшектің бірнеше жағын өңдеу әдетте қолмен қайта орналастыруды (бөлшекті аудару) талап етеді, бұл рұқсаттардың жинақталу қаупін арттырады және өнімсіз уақытты қосады.

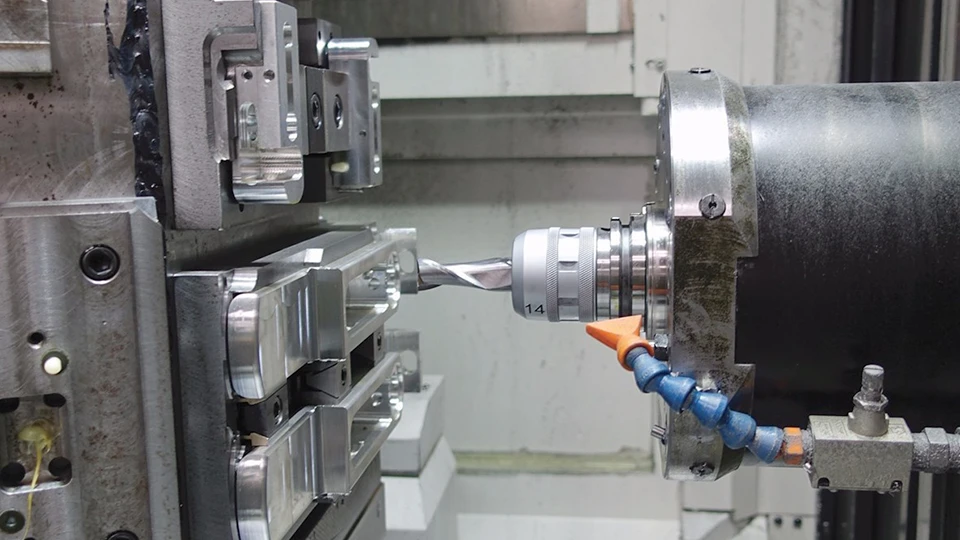

Горизонтальды өңдеу орталығы (HMC) дегеніміз не?

AГоризонтальды өңдеу орталығы(HMC) еденге параллель горизонтальды бағытталған шпиндель осін пайдаланады. HMC-тер ауыр жүктемелі, жоғары көлемді өндіріс үшін жасалған және әдетте біріктірілген автоматты паллет ауыстырғышты (APC) және айналмалы үстелді (B-осі) қамтиды.

Ең қолайлысы: Күрделі қорап тәрізді бөлшектер, ауыр материалды алу және жоғары көлемді үздіксіз өндіріс.

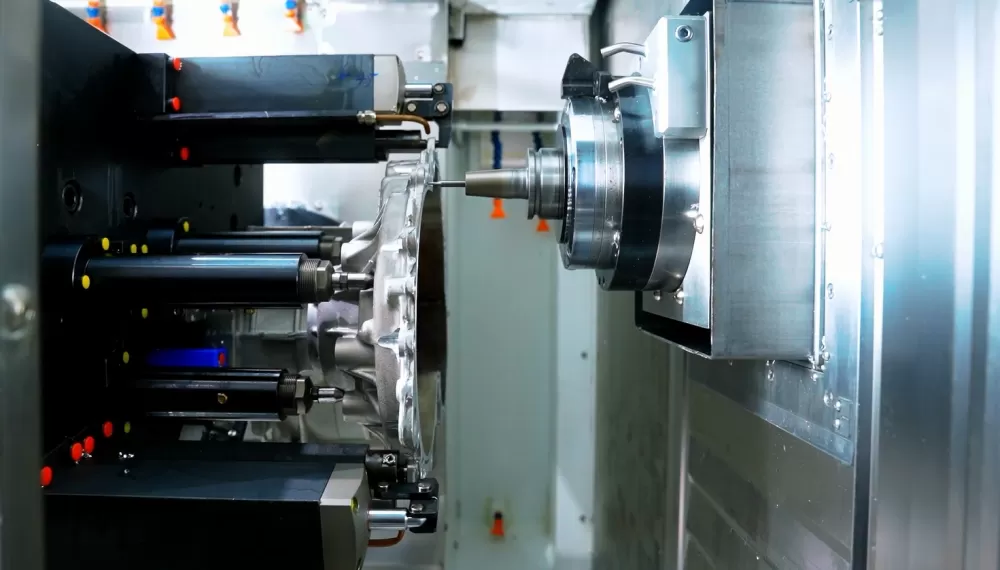

HMC негізгі артықшылықтары

• Жоңқаларды тамаша шығару: Гравитация - HMC-тің ең үлкен көмекшісі. Горизонтальды шпиндель кесу кезінде жоңқалар табиғи түрде дайындамадан түсіп, құралдың қызмет мерзімін ұзартады және таза бетті қамтамасыз етеді.

• Жоғары көлемді тиімділік (Тумбстоун тіреуіштері): Тумбстоун тіреуіштерінің біріктірілуі бірнеше бөлшекті бір уақытта бірнеше бетке орнатуға мүмкіндік береді. 4-осьті айналмалы үстелмен бірге шпиндель бір орнатуда бөлшектің үш немесе төрт жағына қол жеткізе алады.

• Үздіксіз өңдеу: Стандартты автоматты паллет ауыстырғыштың (APC) арқасында оператор бір паллетте бөлшектерді жүктей, түсіре немесе тексере алады, ал машина екіншісінде кесуді жалғастырады. Бұл шпиндельдің тоқтап тұру уақытын айтарлықтай қысқартады.

• Жоғары қаттылық: HMC-тер ауыр тербелістерді сіңіру үшін ауыр шойын негізбен жасалған, бұл ауыр кесулерге, жылдамырақ беріліс жылдамдықтарына және қатты қорытпаларда жоғары дәлдікке мүмкіндік береді.

HMC шектеулері

• Жоғары капитал салымы: HMC әдетте салыстырмалы жұмыс кеңістігі бар VMC-тен 2-3 есе қымбат тұрады.

• Күрделі бағдарламалау және орнату: HMC-ті, әсіресе көп бөлшекті тумбстоун тіреуіштері мен паллет ауыстырғыштармен пайдалану, жетілдірілген CAM бағдарламалау дағдыларын және арнайы дайындаманы бекіту шешімдерін талап етеді.

• Үлкен орналасу ауданы: HMC-тер паллет ауыстырғыштар мен үлкенірек машина қоршауларына байланысты айтарлықтай көбірек орынды талап етеді.

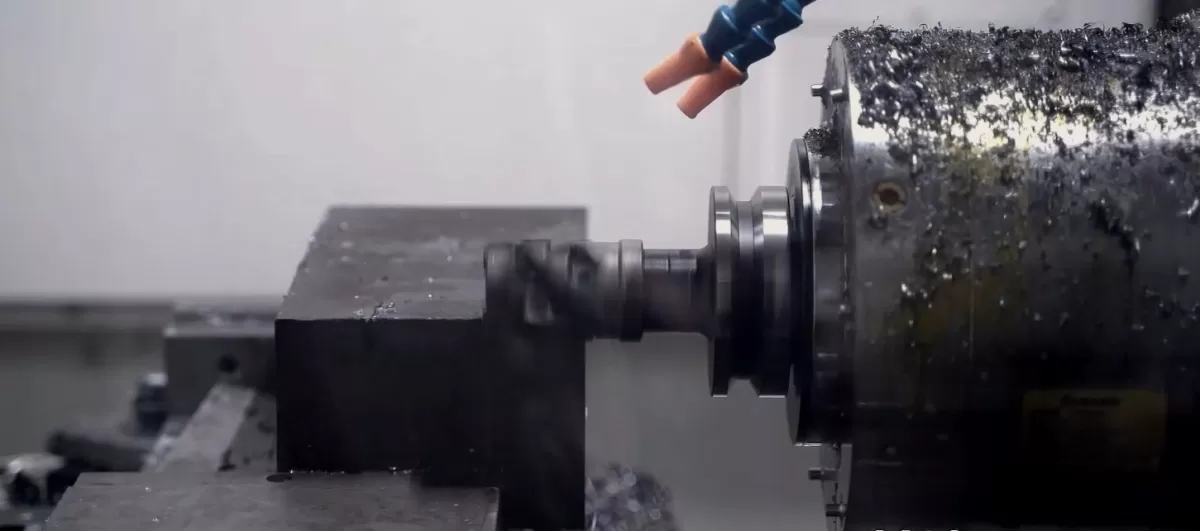

VMC және HMC: Негізгі салыстыру

Сатып алу шешіміңізді жеңілдету үшін ең маңызды өндірістік көрсеткіштер бойынша тікелей салыстыру берілген:

Дұрыс CNC станокты қалай таңдауға болады

VMC және HMC арасында таңдау, түптеп келгенде, сіздің цехыңыздың нақты қолданбалары мен бизнес-моделіне байланысты.

Инвестиция салыңызTaikan vertical machining centerегер:

• Сіз бір бөлшекті прототиптеу немесе шағын сериялы тапсырыстармен айналысатын цех болсаңыз.

• Сіздің негізгі дайындамаларыңыз жазық пластиналар, қалыптар, штамптар немесе үлкен бір жақты аэроғарыш панельдері болса.

• Сізде бюджеттік шектеулер болса және инвестициядан жылдам қайтарым (ROI) қажет болса.

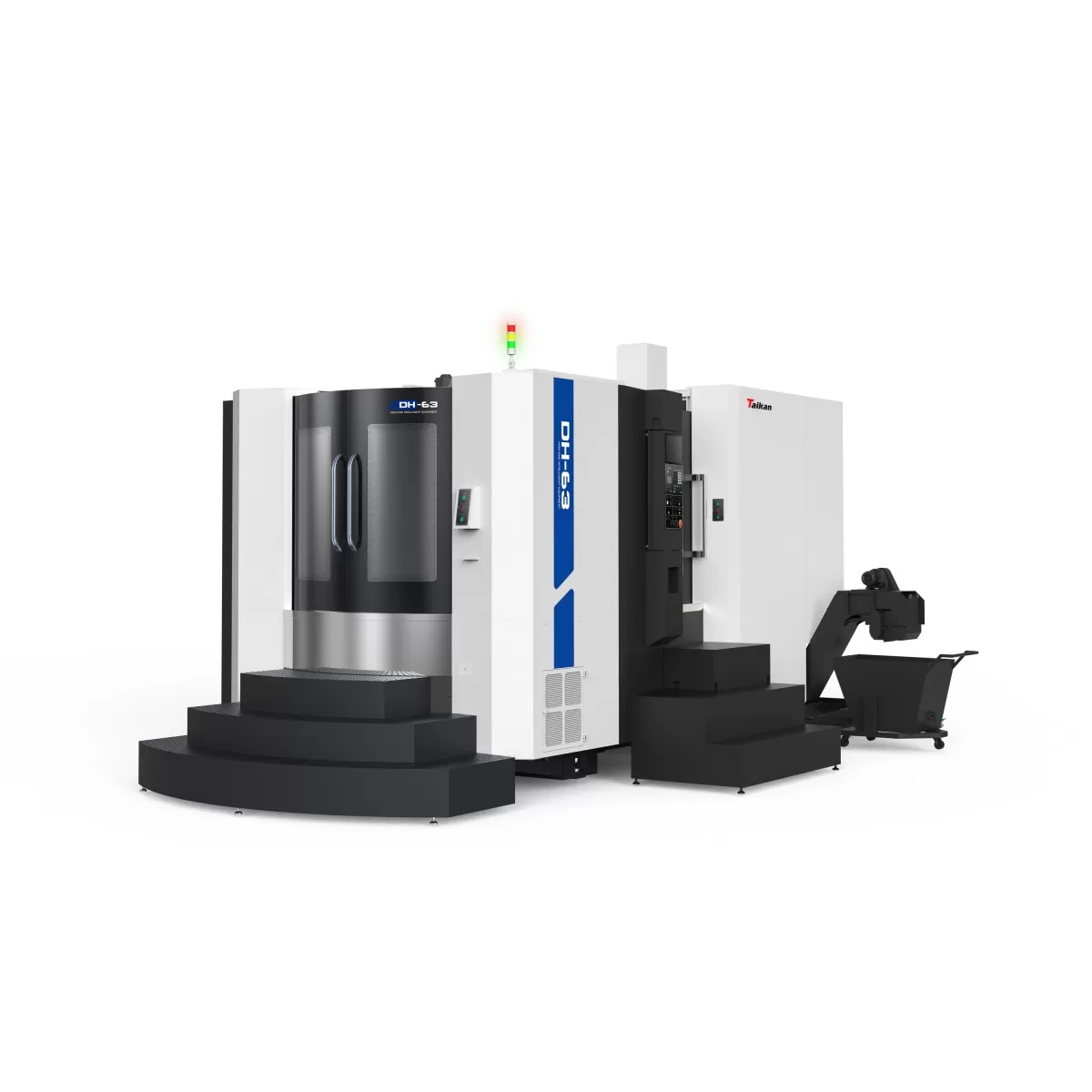

Инвестиция салыңызжоғары дәлдіктегі CNC горизонтальды өңдеуегер:

• Сіз күрделі, көп жақты бөлшектерді (мысалы, қозғалтқыш блоктары, сорғы корпустары немесе беріліс қораптары) өндірсеңіз.

• Сіздің операцияңыз жоғары көлемді, "жарықсыз" өндірісті талап етсе.

• Сіз паллетизация арқылы орнату уақыттарын азайтып, бөлшекке шаққандағы еңбек шығындарын төмендеткіңіз келсе.

Қорытынды

VMC және HMC пікірталасында бір өлшемді жауап жоқ. Вертикальды өңдеу орталықтары төмен көлемді, бір жақты жұмыстар үшін теңдессіз әмбебаптық пен құндылық ұсынады. Керісінше, горизонтальды өңдеу орталықтары - жоғары өнімділік пен көп жақты қолжетімділік арқылы цикл уақыттарын қысқартуға және жоғары көлемді өндірісте үстемдік етуге арналған өнеркәсіптік қуатты машиналар. Машина таңдауыңызды өндіріс стратегияңызбен сәйкестендіру арқылы сіз ұзақ мерзімді өндірістік жетістікке берік негіз қалайсыз.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
