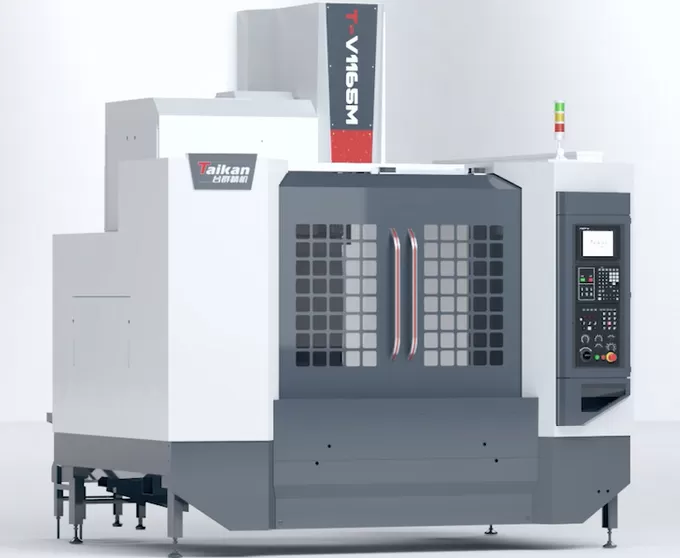

HT-V1165M жоғары жылдамдықты және жоғары қаттылықты тік өңдеу орталығы

Жылжу

Үстелдің жылжуы (X осі)

mm

1100

Седлоның жылжуы (Y осі)

mm

650

Шпиндель бабкасының жылжуы (Z осі)

mm

600

Шпиндель ұшынан үстел бетіне дейінгі қашықтық

mm

150～750

Шпиндель орталығынан бағана бағыттауыш бетіне дейінгі қашықтық

mm

718

Жұмыс үстелі

Үстел өлшемі

mm

1200*650

Макс. жүктеме (біркелкі жүк көтеру)

kg

1000

Т-ойық (ойық саны - ойық ені * аралық)

mm

5-18*100

Шпиндель

Қозғалтқыш қуаты (номиналды/қысқа уақытты)

kW

11/15

Қозғалтқыш моменті (номиналды/қысқа уақытты)

N.m

52.5/118

Жылдамдық диапазоны

r/min

50~8000 (белдік)

Шпиндель диаметрі

mm

φ150

Шпиндель конусы

/

BT40

Тойтарма сипаттамалары

/

P40T-I（MAS403）

Жылдамдық

Кесу беру жылдамдығы диапазоны

mm/min

1-10000

X/Y/Z осьтерінің жылдам жүріс жылдамдығы

m/min

36/36/30

Дәлдік

Орын анықтау дәлдігі (X/Y/Z)

mm

0.01

GB/T18400.4 (Толық жүріс)

Қайталанғыштық (X/Y/Z)

mm

0.007/0.007/0.008

Аспаптар журналы

Аспап сыйымдылығы

pcs

24

Макс. аспап салмағы

kg

7

Макс. аспап ұзындығы

mm

250

Макс. аспап диаметрі (толық / көрші бос)

mm

Φ75/Φ150

Басқалар

Z осінің теңгерімі

/

Азотты теңгерім

CNC жүйесі

/

Mitsubishi M80VB

Ауа көзі

Flow

L/min

≥280 (ANR)

Ауа қысымы

MPa

0.6~0.8

Құрылғы көрсеткіштері

KVA

25

Салқындатқыш сұйықтық багының сыйымдылығы

L

300

Станок өлшемі

mm

2700*3480*2970

X*Y*Z осьтеріне сәйкес

Салмағы (шамамен)

Kg

7200
