Көлденең өңдеу орталығы

TAIKAN көлденең өңдеу орталықтары сериясы T-H кіші сериясын, DH қос үстелді сериясын және DHS үлкен бір үстелді сериясын қамтиды, диаметрі φ2000mm-ге дейінгі дайындамаларды өңдеуге қабілетті. Машиналар әртүрлі құрылымдық дизайндарды, айналмалы үстел конфигурацияларын, шпиндель нұсқаларын және жекелендірілген конфигурацияларды ұсынады, бұл оларды көп түрлі, шағын сериялы және үлкен сериялы өндіріске қолайлы етеді.
Бұл серия автомобиль, редуктор, қозғалтқыш корпустары және басқа қорап тәрізді бөлшектерді өңдеу сияқты салаларда кеңінен қолданылады және алюминий қорытпалары, шойын және болат сияқты материалдармен үйлесімді.

 КОНТАТ!

Көлденең өңдеу орталығының түрлері

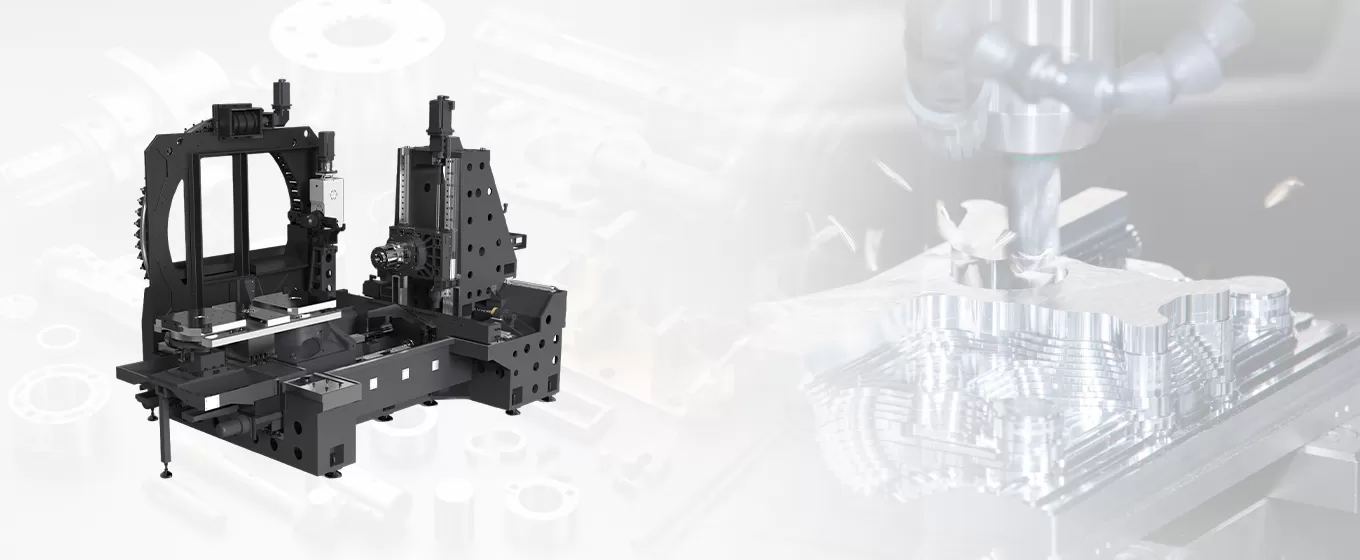

Көлденең өңдеу орталығының артықшылықтары

HT-H11: Бағана бекітілген көлденең сырғанақ құрылымы, ықшам және жылдам

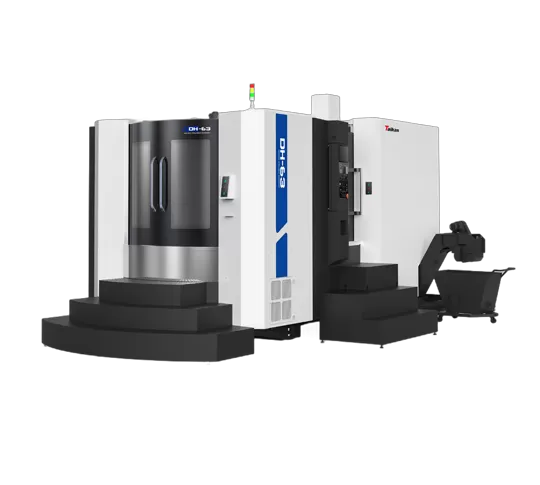

HDH-63: Жоғары қаттылықтағы оң T-тәрізді төсек құрылымы, тиімділікті арттыру үшін қос жұмыс үстелі APC құрылғысымен.

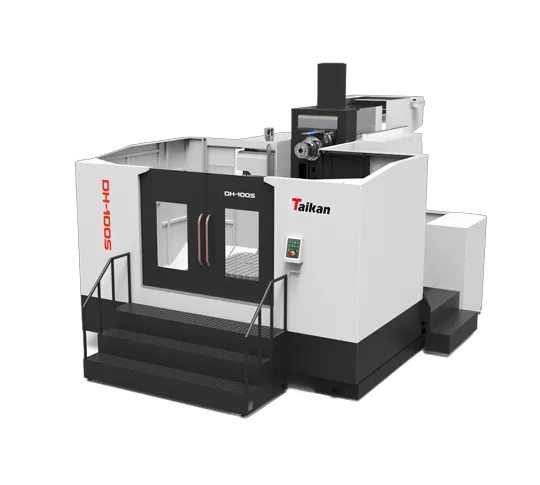

HDH-100S: Жоғары қаттылықтағы инверттелген T-тәрізді бағана жылжымалы құрылымы, кең өңдеу аймағы дизайнымен, үлкен қорап тәрізді компоненттерді көп жақты өңдеуге өте ыңғайлы.

Көлденең өңдеу орталығы

Item	Unit	HT-H11	HDH-63	HDH-100S
Паллет өлшемі	mm	500×500	630×630	1,000×1,250
X/Y/Z үш осьті жүріс	mm	1,100/600/650	1,050/800/1,000	2,000/1,300/1,200
Макс. дайындама өлшемі	mm	Ø 1,200	Ø 1,000×1,000	Ø 2,000×1,800
Макс. шпиндель айналымы	айн/мин	12,000 (Тікелей жалғау)	10,000	10,000
Құрал ұстағыш сипаттамасы	/	BT40	BT50	BT50
Құрал сыйымдылығы	T	24	60	40

Көлденең өңдеу орталығының ерекшеліктері

Көпфункционалды құрылымдық шешімдер

Бағаналы қиылысатын сырғанау құрылымы: T-H сериялы шағын көлденең өңдеу орталығы, ықшам әрі жоғары өнімді өңдеуге жылдам.
T-тәрізді жылжымалы бағаналы сырғанау құрылымы + кулачокты APC: DH сериялы екі үстелді көлденең өңдеу орталығы, жаңа оңтайландырылған дизайн, тұрақты өнімділікті арттыру.
Инверттелген T-тәрізді жылжымалы бағаналы сырғанау құрылымы: DHS сериялы үлкен бір үстелді көлденең өңдеу орталығы, өңдеу мүмкіндіктерін кеңейту үшін үлкен айналу кеңістігін ұсынады.

Әртүрлі айналмалы үстел конфигурациялары

Жоғары дәлдікті тікелей жетекті айналмалы үстел: Жоғары моментті қозғалтқышпен және дөңгелек торлы кері байланыс жүйесімен жабдықталған, жоғары дәлдік, жоғары жылдамдық және нөлдік бос жүріс.
Жоғары дәлдікті кулачокты айналмалы үстел: Кулачокты роликті жетек, конустық бағыттауыш түйреуіштер және гидравликалық көп құлыптау механизмі жоғары қаттылық пен ауыр жүктемелі өңдеуді қамтамасыз етеді.
Тісті берілісті бөлгіш айналмалы үстел: Минималды индекстеу бұрышы 1°, кіріктірілген гидравликалық өздігінен бекіту механизмі жоғары қаттылық пен күшті жүктеме сыйымдылығын ұсынады.

Әртүрлі жұмыс жағдайларына арналған кешенді шпиндель таңдаулары

Тікелей жетекті шпиндельдер, белдікті жетекті шпиндельдер, моторландырылған шпиндельдер, тісті шпиндельдер және жоғары моментті моторландырылған шпиндельдермен жабдықталған.
BT40, BBT40, BT50 сияқты шпиндель спецификацияларының ауқымын қолдайды.
Mitsubishi, FANUC, Siemens сияқты бірнеше CNC жүйелерімен үйлесімді, әртүрлі тұтынушы қажеттіліктерін қанағаттандырады.

Жекелендірілген функция модульдері және икемді конфигурациялар

Станокты әртүрлі өңдеу талаптарын қанағаттандыру үшін стандартты конфигурациядан жоғары деңгейлі конфигурацияға дейін теңшеуге болады.
Шарлы бұрандалы су салқындату жүйесі: Жоғары өңдеу дәлдігін және термиялық тұрақтандыруды тездетуді қамтамасыз етеді, жылулық тепе-теңдікке жылдам жетеді.
Соңғы позиция үшін кері байланыс жүйесі: Қосымша оптикалық сызғышты кері байланыспен жабдықталған, X, Y, Z және B осьтері үшін толық тұйық контурлы басқаруды қолдайды, жоғары позициялау дәлдігін қамтамасыз етеді.
Құрал ішкі салқындату айналым жүйесі: Құралдарды дәл салқындатуды қамтамасыз етеді, құралдың қызмет ету мерзімін ұзартады, әсіресе терең тесікті өңдеу кезінде жылу мен жоңқаларды шығарады.
Автоматты құрал өлшеу және дайындаманы онлайн тексеру: Контактілі немесе контактісіз жоғары дәлдікті құрал өлшеуді қолдайды, құралдың диаметрін, ұзындығын, тозуын және сынуын автоматты түрде анықтайды, сондай-ақ дайындаманы онлайн тексереді.

Кең ауқымды қолдану салалары

TAIKAN көлденең өңдеу орталығы бірнеше салада кеңінен қолданылады, әсіресе:

Автомобиль өнеркәсібі: Қозғалтқыш корпустары, беріліс қорабы корпустары және басқа компоненттерді өңдеу.
Қалып және механикалық өндіріс: Үлкен қорапты және қабықша тәрізді компоненттерді өңдеу.
Теміржол көлігі және мұнай клапандарын өндіру: Теміржол және мұнай салаларында қорапты және цилиндрлік бөлшектерді өңдеуге жарамды.
Тау-кен машиналары және жалпы машина жасау: Ауыр жүктемелі техника және күрделі бөлшектерді өңдеу үшін тамаша.
