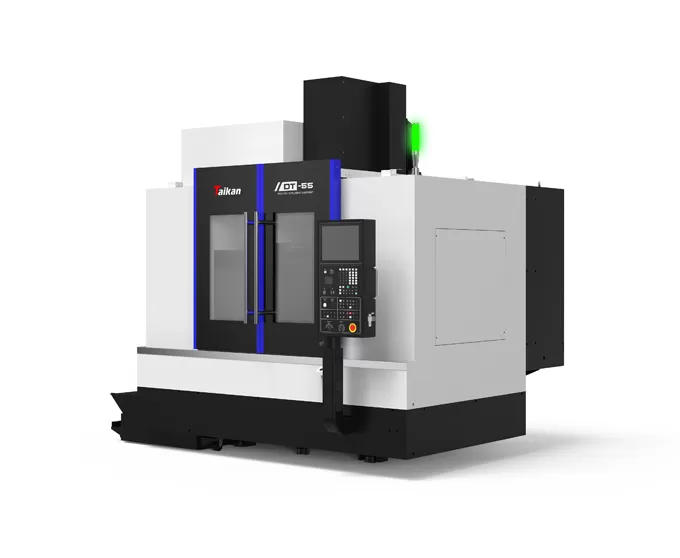

HDT55 Жоғары дәлдіктегі тік өңдеу орталығы

Жүріс

Үстел жүрісі (X осі)

mm

1050

Седло жүрісі (Y осі)

mm

550

Шпиндель қорабының жүрісі (Z осі)

mm

550

Шпиндель ұшынан үстел бетіне дейінгі қашықтық

mm

120-670

Шпиндель орталығынан тірек бағыттаушы бетіне дейінгі қашықтық

mm

650

Үстел

Үстел өлшемдері

mm

1200*500

Үстел жүктемесі

kg

800

T-ойық (саны-ені*аралық)

mm

5-18*100

Шпиндель

Қозғалтқыш қуаты (S1/S6)

kW

11/18.5

Қозғалтқыштың айналдыру моменті (S1/S6) (номиналды/қысқа мерзімді)

N.m

52.5/118

Айналу жиілігі

айн/мин

50~12000 (тікелей)

Шпиндель диаметрі

mm

Ф150

Шпиндель конусы

/

BBT40

Жетек

Қозғалтқыш қуаты X/Y/Z

kW

3.0/3.0/3.0

Жылдамдық

X/Y/Z осьтерінің жедел жүрісі

м/мин

48/48/48

Дәлдік

Позициялау дәлдігі (X/Y/Z)

mm

0.006/0.006/0.006

VDI 3441

Қайталанымдылық (X/Y/Z)

mm

0.004/0.004/0.004

Аспаптар магазині

Аспап сыйымдылығы

T

30

Макс. салмағы

kg

8

Макс. ұзындығы

mm

350

Макс. рұқсат етілетін айналдыру моменті

Nm

≤10.19

Макс. диаметр (толық/көршілес)

mm

Ф80/Ф150

Басқалар

CNC жүйесі

/

FANUC 0i MF PLUS

Ауа көзі

Flow

л/мин

≥280 (ANR)

Ауа қысымы

MPa

0.6-0.8

Жабдық қуаты

KVA

25

Станок өлшемдері

mm

3148*2926*2935

X*Y*Z осьтеріне сәйкес

Станок салмағы (шамамен)

kg

6000
