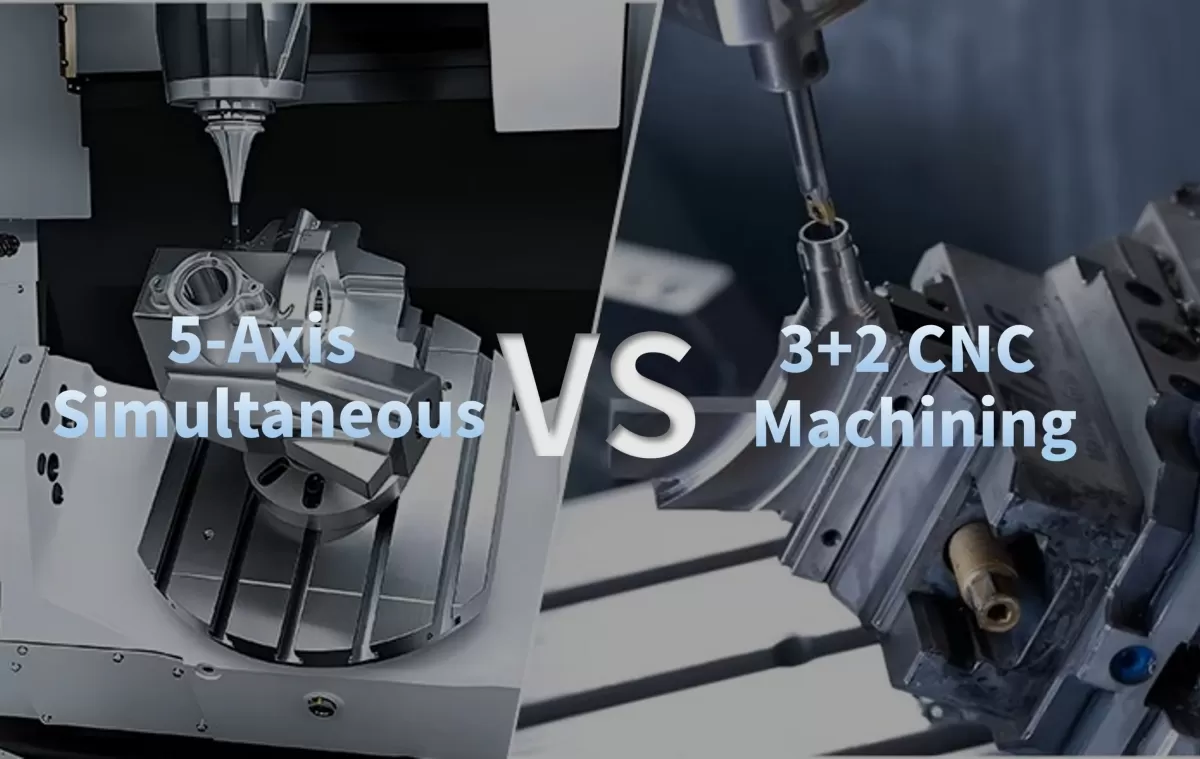

Нағыз 5 осьті бір мезгілде өңдеу және 3+2 CNC өңдеу: Егжей-тегжейлі салыстыру

Бес осьті станок қашан шын мәнінде бес осьті болмайды? Жауабы қарапайым:Ол бес осьтің көмегімен орнына жылжығанымен, тек үш осьпен кескенде.

Аэроғарыш, медициналық құрылғылар, автомобиль жасау және қалып/штамп өндірісі сияқты жоғары дәлдіктегі салаларда «5 ось» термині көбінесе дәл емес қолданылады. Бұл тұжырымдамалық шатасу машина жасау цехтарына нақты ақша, қымбат уақыт және дәлдікті жоғалтуға әкеледі.

At Taikan MachineБіз осы алшақтықты жоюға назар аударамыз. Көп осьті өңдеу саласында терең тәжірибесі бар, ашық тізімделген жетекші СББ станок өндірушісі ретінде біз сізге анық, түсінікті талдау ұсынғымыз келеді:нағыз 5 осьті бір уақытта өңдеу технологиясысалыстырмалы3+2 осьті орналастыруцехыңызға дұрыс инвестиция жасауыңызға көмектесу үшін.

1. Негізгі айырмашылық: динамикалық компенсация мен статикалық орналастыру

Осы екі әдістің негізгі айырмашылығы СББ басқару жүйесінің қозғалысты қалай есептейтінінде жатыр.

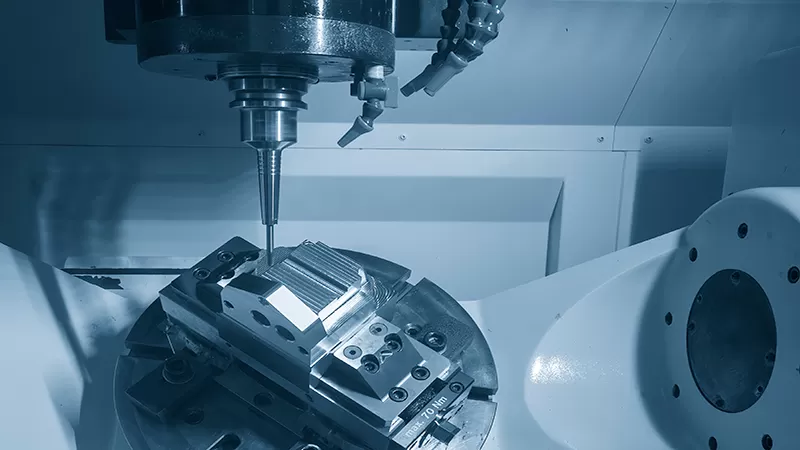

3+2 осьті өңдеу (орналастырушы)

Негізінде, 3+2 өңдеу – бұл тек бағдарлау үшін екі айналмалы осьті пайдаланатын стандартты 3 осьті операция.

• Қалай жұмыс істейді:Айналмалы үстел немесе шпиндель дайындаманы алдын ала белгіленген бұрышқа еңкейтеді. Бекітілгеннен кейін барлық кесу тек X, Y және Z осьтері бойынша жүзеге асады.

• Кемшілігі:Өңдеу жолы бірнеше сегменттелген, сатылы тәсілдерге айналады. Станок әр жаңа бұрышқа ауысқан сайын жаңа баптау енгізеді. Бұл позициялау қателіктерінің жинақталуына, жұмыс ығысуларын жиі қолмен қайта түзетуге және цикл уақытын есептеуде сирек ескерілетін жасырын тоқтауларға әкеледі.

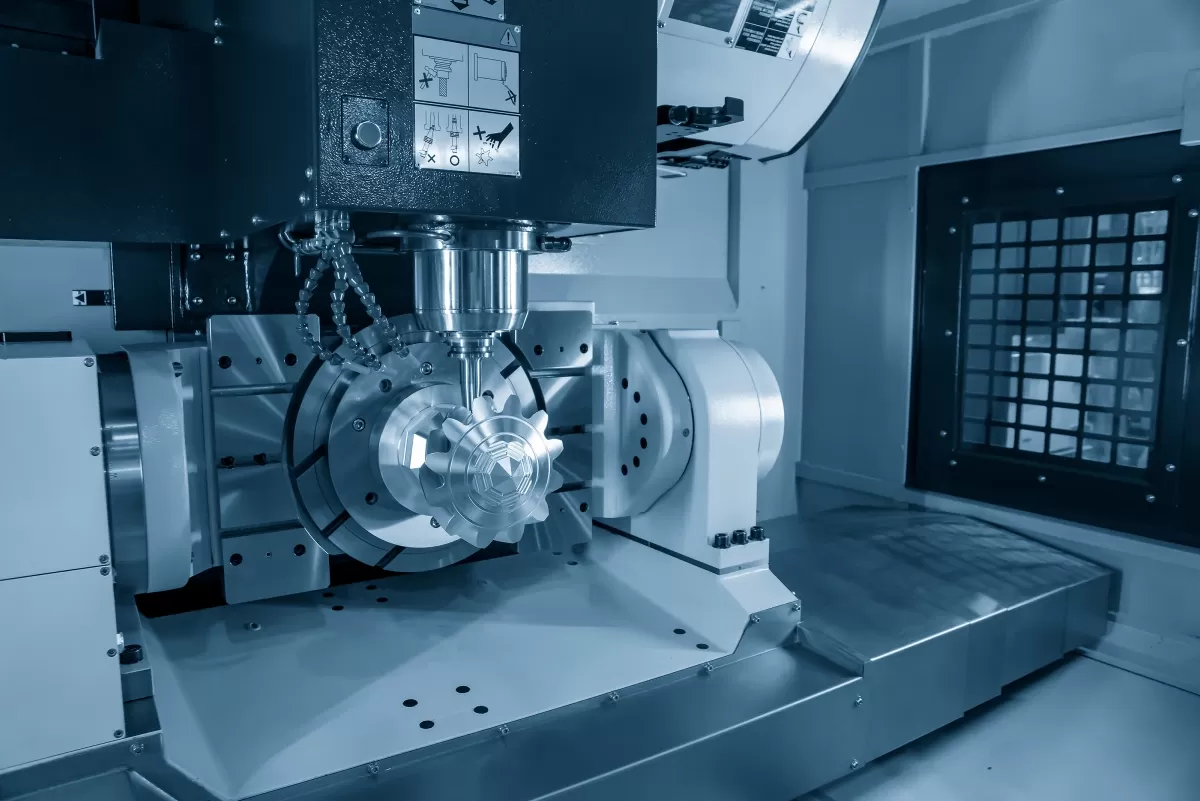

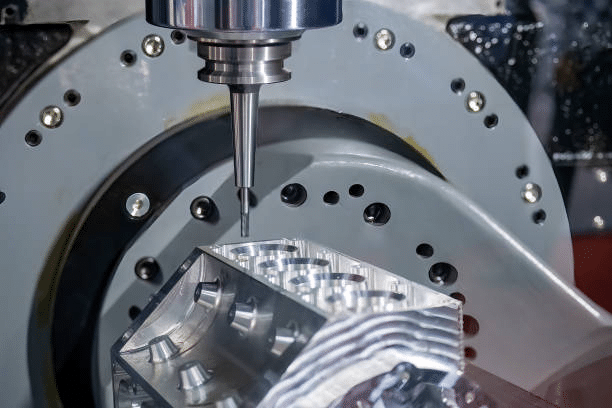

Толық 5 осьті бір уақытта өңдеу

Нағыз 5 осьті өңдеу кесу кезінде барлық бес осьті белсенді түрде интерполяциялап, қозғалыста ұстайды.

• Қалай жұмыс істейді:Әрбір Taikan5 осьті СББ өңдеу орталығыөзінің СББ архитектурасында жұмыс істейді, оның ішіндеRTCP (Rotated Tool Center Point)басқару.

• Артықшылығы:Басқару жүйесі айналмалы қозғалыстардан туындайтын құрал ұшының кеңістіктегі ығысуын нақты уақыт режимінде үздіксіз есептейді. Ол шпиндельдің айналу осінің ұзындығы мен үстел геометриясын автоматты түрде өтейді. Құрал ұшы бағдарламаланған контурды мінсіз қадағалайды — тіпті дайындама күрделі, құрама қисықтар бойымен бұрылып, айналған кезде де.

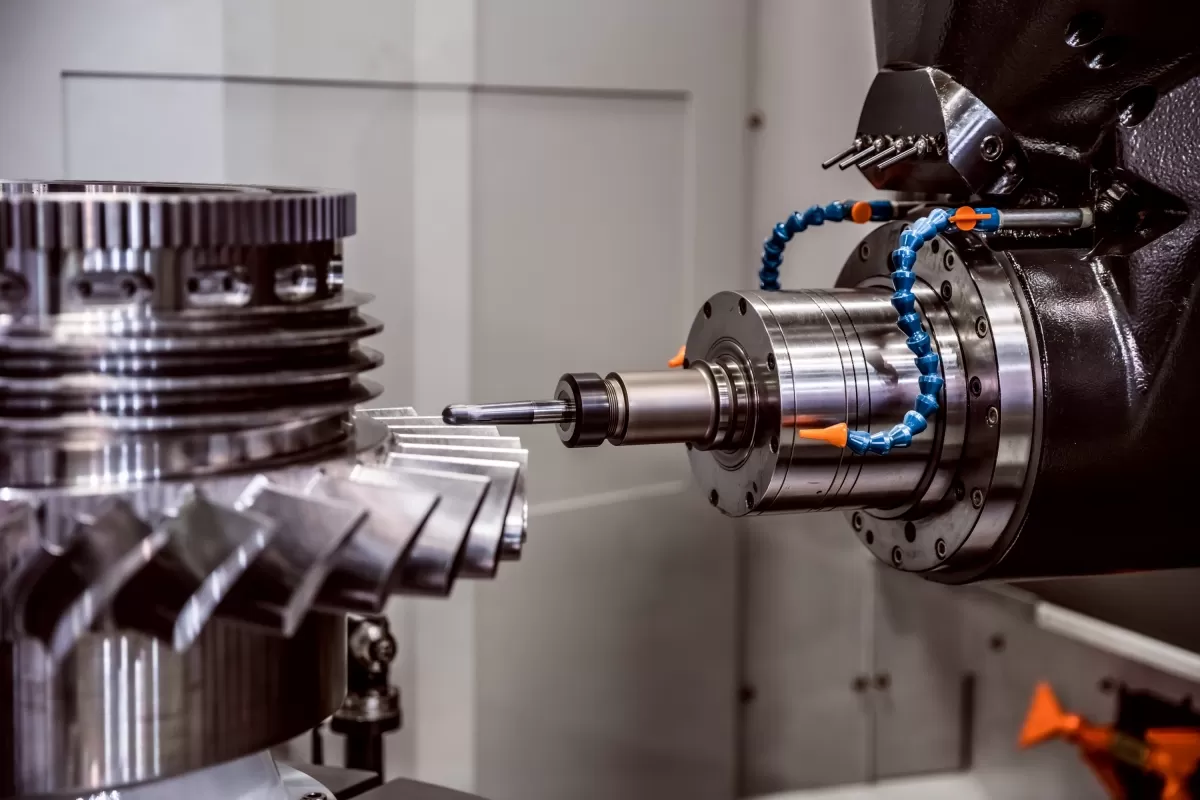

2. Геометрия және бет сапасы: күрделі контурлар мен қарапайым жазықтықтар

Осы екі технологияның арасындағы таңдауыңыз дайын бөлшектердің беткі өңдеу сапасы мен цикл уақыттарына тікелей әсер етеді.

3+2 өңдеудің шектеулері

3+2 конфигурациясы бірнеше тегіс беттерді өңдеуді қажет ететін призмалық бөлшектерде — мысалы, корпус қақпақтары немесе коллектор блоктары — тамаша жұмыс істейді. Бөлшекті индекстеп, содан кейін тиімді бұрғылау, бұранда ою немесе ойық жасауға болады.

Алайда, жұмыс доңғалағы қалақтары, ортопедиялық импланттар немесе аэроғарыштық құрылымдық компоненттер сияқты еркін пішінді беттерді өңдеуге мәжбүр болғанда, логика бұзылады:

• Себебі ол қисық бетке қатысты құрал бұрышын үздіксіз реттей алмайды, САМ жүйесі пішінді дискретті 3 осьті құрал жолдарының жиынтығымен жуықтауға мәжбүр.

• Бұл40% құрал жолының қайталануыстанок уақытының жартысына жуығын бір материалды қайта кесуге жұмсайды дегенді білдіреді.

• Нәтижесінде көзге көрінетін «іздер» және өрескел бет пайда болады, бұл кейіннен қымбат, қолмен тегістеуді талап етеді.

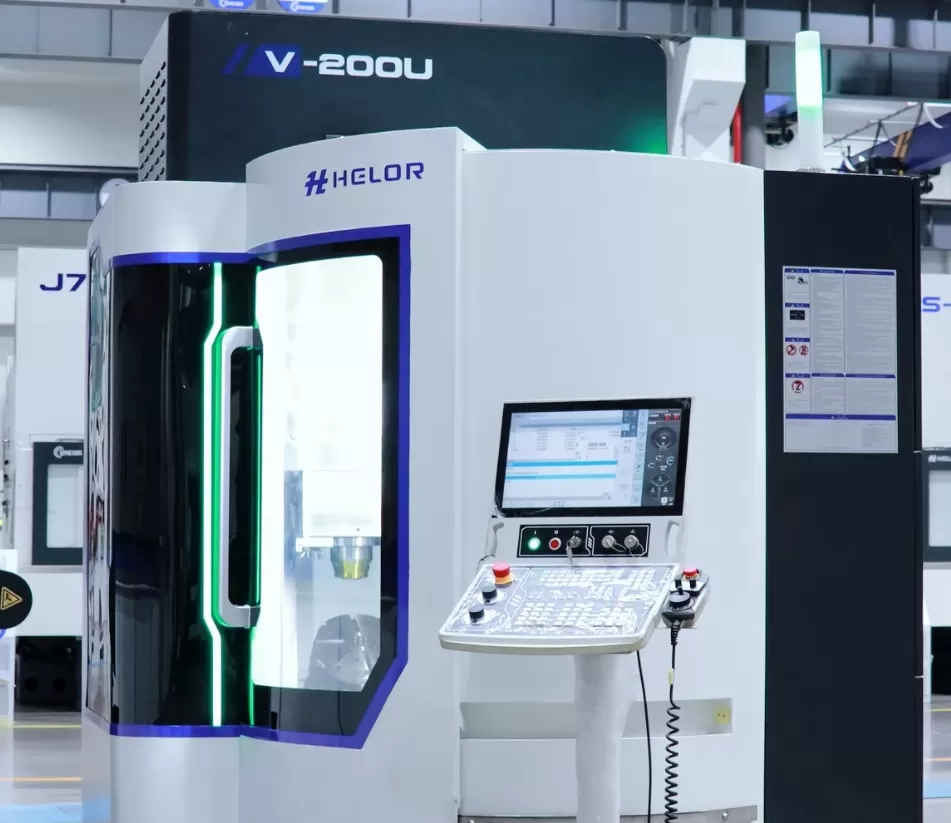

Нағыз 5 осьтің оңтайландырылуы

Taikan-ның 5 осьті бір уақытта өңдеу платформалары көп сатылы бекітуді біртұтас, үздіксіз жұмыс ағынына біріктіру арқылы осы қосалқы операцияларды жояды.

• Бір реттік баптау тиімділігі:Электромобиль қуат корпустары сияқты күрделі компоненттерде оннан астам әртүрлі операция — үздіксіз контурлы фрезерлеу және бұрыштық бұрғылауды қоса алғанда — төмендегідей орындалады:бір реттік бекіту.

• Жоғары беттік тұтастық:Құралдың бағдары бет контурларына динамикалық түрде бейімделіп, тұрақты жоңқа жүктемесі мен оңтайлы кесу жылдамдығын сақтайды. Бұл аралас іздерді жояды, станоктан тікелей таза беттік өңдеуді қамтамасыз етеді.

• Терең қуысқа қол жеткізу:Ұзын мұрынды шпиндель дизайнымыз жоғары қаттылықтағы бесік тәрізді айналмалы үстелмен үйлесіп, қысқа, қаттырақ кесетін құралдарға терең қуыстарға оңай енуге мүмкіндік береді, бұл металды алу жылдамдығы мен құрал тұрақтылығын жақсартады.

3. Жасырын экономика: өмірлік цикл құны мен бастапқы баға белгісі

3+2 станок төменірек бастапқы баға ұсынғанымен, ол уақыт өте келе пайда маржаңызды байқатпай төмендететін жасырын пайдалану шығындарын әкеледі.

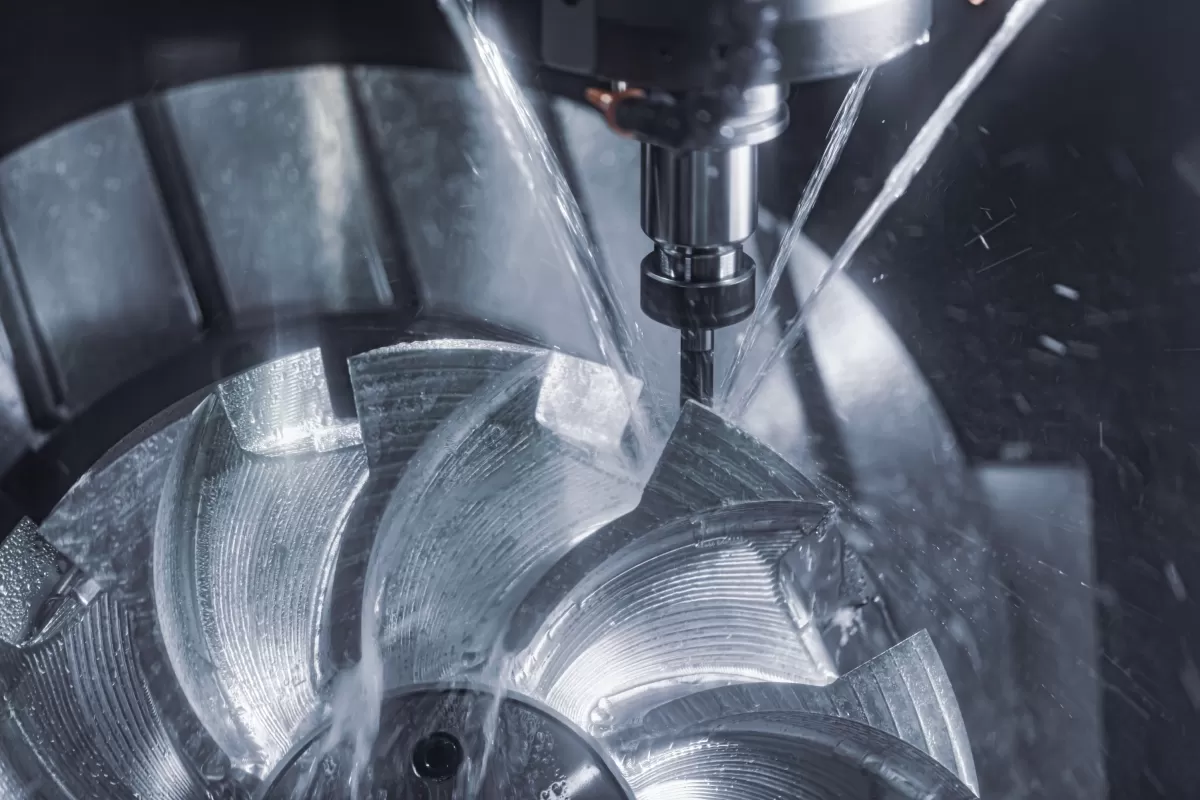

3+2 пайданы жасырын түрде қай жерде азайтады:

• Бекітпелердің көптігі:Бес түрлі бұрышты беті бар бөлшекті өңдеу көбінесе бірнеше арнайы бекітпелерді немесе күрделі бекіту қондырғыларын қажет етеді. Бұл инженерлік уақытты, материалдық шығындарды және тұрақты калибрлеу жұмысын арттырады.

• Құралдың жедел тозуы:3+2 конфигурациясында құрал осі бекітілгендіктен, терең элементтерге соқтығыспай жету үшін цехтар ұзын шығыңқы, ұзартылған өлшемді ұшты фрезаларды пайдалануға мәжбүр. Бұл ұзын құралдар майысуға, дірілге және мерзімінен бұрын істен шығуға өте бейім.

• Оператор сапасының тәуекелі:Әрбір қолмен қайта орналастыру және бекітпені реттеу адам қателігін енгізеді. Автоматтандырылған станок кинематикасына емес, оператордың қолмен араласуына сүйенгенде, ақаулық деңгейі сөзсіз өседі.

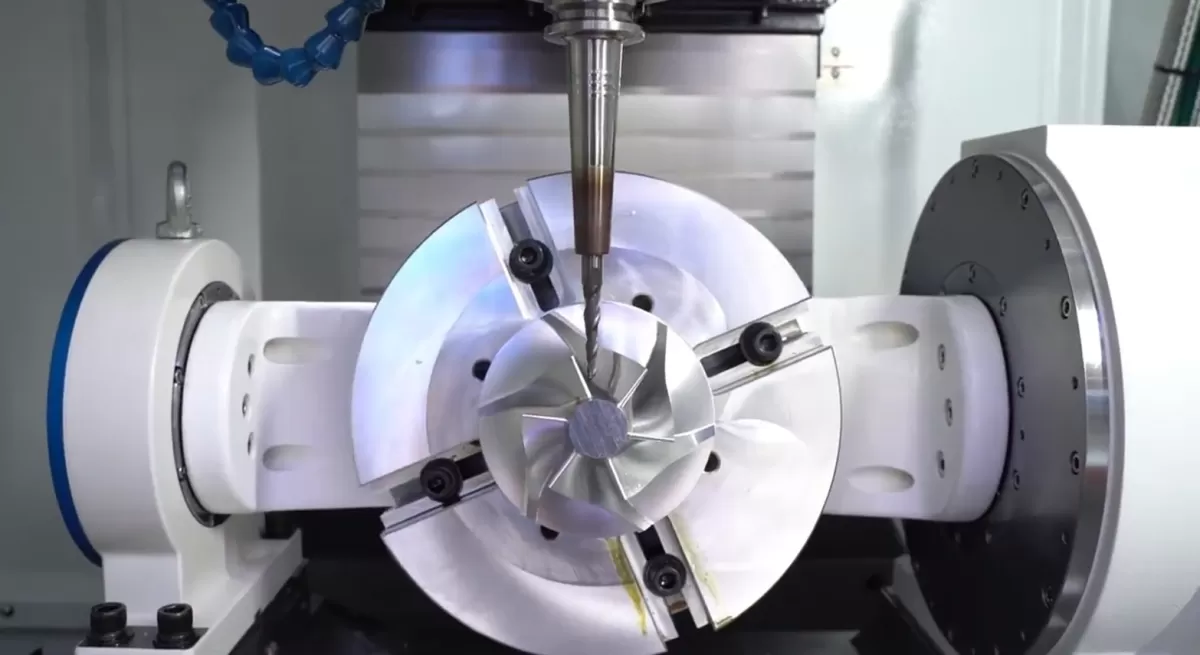

Taikan толық 5 осьті есепті қалай қайта жазады:

Taikan 5 осьті бір уақытта өңдейтін станоктар төмендетуге арналғанбөлшекке шаққандағы жалпы шығынбұл сіздің ұзақ мерзімді инвестициялық қайтарымыңызды барынша арттырады:

• Ең аз бос уақыт:Жылдам құрал журналы мақтана алатын2 секундтық чиптен чипке ауысу уақытыбіздің станоктар шпиндельдің ең аз үзіліспен жұмыс істеуін қамтамасыз етеді.

• Жеңілдетілген бекіту:RTCP динамикалық координаталық түрлендірулерді автоматты түрде өңдейтіндіктен, операторлар дайындаманы тірек ортасына дәл орталауға міндетті емес. Бұл баптау уақытын сағаттан минуттарға дейін қысқартады.

• Ұзағырақ құрал қызметі:Дайындаманы динамикалық түрде еңкейту арқылы станок қысқа, қатты кесетін құралдарды пайдалануға мүмкіндік береді. Бұл құралдың майысуын күрт азайтады, құралдың қызмет ету мерзімін ұзартады және ай сайынғы шығыс материалдарына жұмсалатын шығынды төмендетеді.

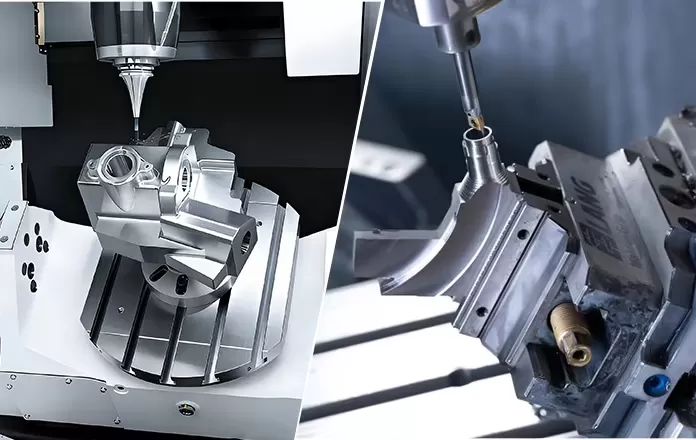

4. Taikan артықшылығы: нақты өнімділік үшін жасалған

Taikan Machine-де біз айналмалы үстелдерді стандартты 3 осьті платформаларға жай ғана қондырмаймыз. Біздің 5 осьті бір уақытта өңдеу орталықтары басынан бастап біріктірілген СББ архитектурасымен жобаланған. Кинематикалық модельдер, серво тізбектер және RTCP алгоритмдері кідіріссіз немесе микро-ауытқуларсыз мінсіз кеңістіктік қисық интерполяциясын орындау үшін тамаша синхрондалған.

Күшті жаһандық қолдау инфрақұрылымы бар ашық тізімделген компания ретінде,taikanөндірістік сынақтан өткен 5 осьті технологияны ұсынады, ол тек бірінші деңгейлі өндіріс алпауыттарына ғана емес, шағын және орта кәсіпорындарға да жоғары қолжетімді.

Бөлшектердің конструкциясы жұқа қабырғаларға, органикалық құрылымдарға және қатаң рұқсатнамаларға қарай дамыған сайын, нағыз 5 осьті синхрондау бұдан былай сән-салтанат емес — бәсекеге қабілетті болып қалудың негізі. Бастапқы сатып алу бағасынан тыс қараңыз және жалпы өмірлік цикл құнын бағалаңыз. Барлық бес ось тірі және синхрондалған кезде, күрделілік қиындық болудан қалып, сіздің әділетсіз артықшылығыңызға айналады.

5. Жиі қойылатын сұрақтар

1) Нағыз 5 осьті бір уақытта өңдеу мен 3+2 осьті өңдеудің негізгі айырмашылығы неде?
3+2 айналмалы осьтерді орнында құлыптап, тек X, Y және Z осьтерімен кеседі, құрал жолын сегменттелген, статикалық қадамдардан құрады. Taikan-ның толық 5 осьті бір уақытта өңдейтін станоктары кесу кезінде барлық бес осьті үйлестіріп, бір үздіксіз, ағынды қозғалыс үшін құрал ұшын динамикалық түрде компенсациялау үшін RTCP пайдаланады.

3+2 конфигурациясында жұмыс істеу кинематикалық шекке жетеді, оны нағыз 5 осьті бір уақыттағы технология бұзуға арналған.
Иә — ол функциялары бірнеше бұрышты беттерге перпендикуляр болатын призмалық бөлшектер үшін тиімді болып қала береді. Алайда, геометрияңыз еркін пішінді беттерді немесе терең қуыстарды қамтыған сәтте,2) 3+2 осьті өңдеудің заманауи цехта әлі де орынды орны бар ма?3 осьті өңдеу орталығы

3) RTCP дегеніміз не?
RTCP (Айналмалы құрал орталығы нүктесі) — бұл айналмалы ось қозғалған сайын құрал ұшының ығысуын автоматты түрде өтейтін нақты уақыттағы басқару алгоритмі. Дәл осы динамикалық түзету Taikan 5 осьті станокқа ±0,005 мм диапазонында көлемдік дәлдікті сақтауға мүмкіндік береді, бұл рұқсатнама аралығын статикалық 3+2 орналастыру бірнеше бұрыштық баптауларда сенімді түрде қамтамасыз ете алмайды.

4) Неліктен толық 5 ось күрделі контурларда жақсырақ беттік өңдеу береді?
3+2 САМ жүйесін еркін пішінді бетті тұрақты бұрышты патчтармен жуықтауға мәжбүрлейді, бұл көбінесе 40% құрал жолының қайталануына және Ra 6,3 мкм шамасында беттік кедір-бұдырлыққа әкеледі. Толық 5 ось құралды бетке қалыпты күйде бір үздіксіз өтуде ұстайды, бұл әлдеқайда жоғары беттік тұтастықты қамтамасыз етеді және көбінесе қолмен тегістеуді қажет етпейді.

5) Толық 5 осьті станок әлдеқайда қымбат емес пе? Инвестицияны қалай ақтауға болады?
Бастапқы баға жоғарырақ, бірақ 3+2 арнайы бекітпелердегі, ұзын өлшемді кескіштерден туындайтын жылдам құрал тозуы мен қайталанатын қолмен баптаулардағы елеулі шығындарды жасырады. Бірнеше операцияны жылдамырақ чиптен чипке ауысу уақыттарымен бір бекітуге біріктіру арқылы Taikan 5 осьті бір уақытта өңдейтін станок өзінің өмірлік циклінде әдетте бөлшекке шаққандағы жалпы шығынды төмендетеді.

6) Taikan толық 5 осьті бір уақытта өңдейтін станоктан қандай қосымшалар ең көп пайда көреді?
Қазіргі уақытта бірнеше баптауды, контурды араластыруды немесе терең қуысқа қол жеткізуді талап ететін кез келген бөлшек — аэроғарыштық жұмыс доңғалақтары, электромобиль қуат корпустары, медициналық импланттар және дәл қалып қуыстары тізімнің басында тұр. Егер бекітпелердің күрделілігі мен қолмен әрлеу жұмысы сіздің маржаңызды қысып жатса, сіз толық 5 ось аймағына ендіңіз.
