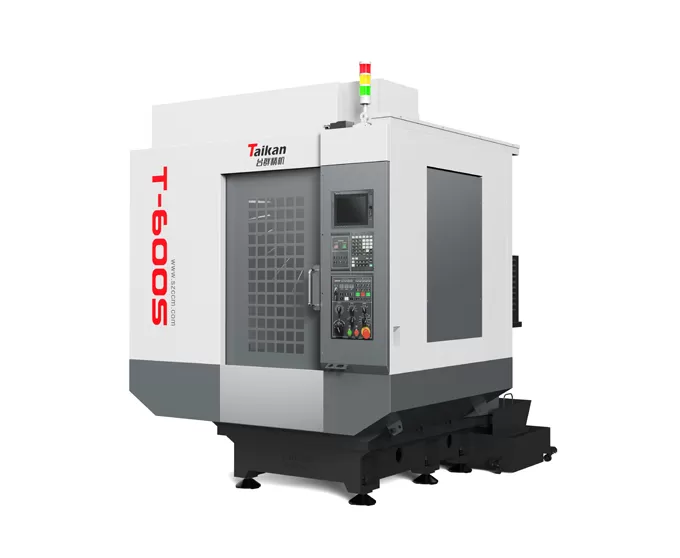

HT-600S Жоғары жылдамдықты және жоғары тиімді дөңгелек хабын өңдеу орталығы

Жүріс

Үстел жүрісі (X осі)

mm

600

Седло жүрісі (Y осі)

mm

400

Шпиндель бастиегінің жүрісі (Z осі)

mm

320

Шпиндель мұрыншасынан үстел бетіне дейінгі арақашықтық

mm

140-460

Шпиндель орталығынан колонна бағыттаушы бетіне дейінгі арақашықтық

mm

445

Үстел

Үстел өлшемдері

mm

700*400

Макс. жүктеме

kg

250

T-ойма (оймалар саны - ойма ені * аралығы)

mm

3-18*125

Шпиндель

Қозғалтқыш қуаты (номиналды/қысқа уақытты)

kW

3.7/5.5

Қозғалтқыш моменті (номиналды/қысқа уақытты)

N.m

14.1/21

Шпиндель қозғалтқышының айналу жиілігі

rpm

20-24000

Шпиндель конусы

/

BT30

Жылдамдық

Кесу беріліс жылдамдығы диапазоны

мм/мин

1-15000

X/Y/Z осьтері бойынша жылдам ілгерілемелі жүріс жылдамдығы

м/мин

48/48/48

Дәлдік

Орналасу дәлдігі (X/Y/Z)

mm

0.006

GB/T 18400.4 (Толық жүріс)

Қайталану дәлдігі (X/Y/Z)

mm

0.004

Аспап журналы

Аспаптарды сақтау сыйымдылығы

pcs

21

Аспаптың макс. салмағы

kg

3

Аспаптың макс. ұзындығы

mm

300

Аспаптың макс. диаметрі (толық/көрші бос кезде)

mm

Ф60/Ф80

Басқалар

CNC жүйесі

Mitsubishi M80VA

Ауа көзі

Flow

л/мин

≥200（ANR）

Ауа қысымы

MPa

0.6-0.8

Жабдық сыйымдылығы

kVA

15

Салқындатқыш сұйықтық багының макс. көлемі

л

145

Станок өлшемдері

mm

1800*2480*2330

X*Y*Z осьтеріне сәйкес

Салмағы (шамамен)

kg

2830
