Дәлдік қозғалтқышы: VMC және Tapping Center арасындағы стратегиялық таңдау

Дәлме-дәл өңдеу саласында Тік өңдеу орталықтары мен Бұрғылау-бұрандау орталықтары ең кеңінен қолданылатын және маңызды станоктардың екі түрі болып табылады. Екеуі де СББ жабдықтары санатына жатқанымен, олардың функционалдық мүмкіндіктері, құрылымы, қолдану салалары және техникалық сипаттамалары бойынша айтарлықтай айырмашылықтар бар. Кәсіпорындар үшін нақты қажеттіліктеріне сай өңдеу жабдығын таңдау ең маңызды мәселе. Бұл мақалада осы екі өңдеу орталығының негізгі ерекшеліктері, қолданылу аясы, техникалық конфигурациясы және таңдау стратегиялары терең қарастырылады.

I. Негізгі мәнді ашу: конструкция философиясы және техникалық іске асыру

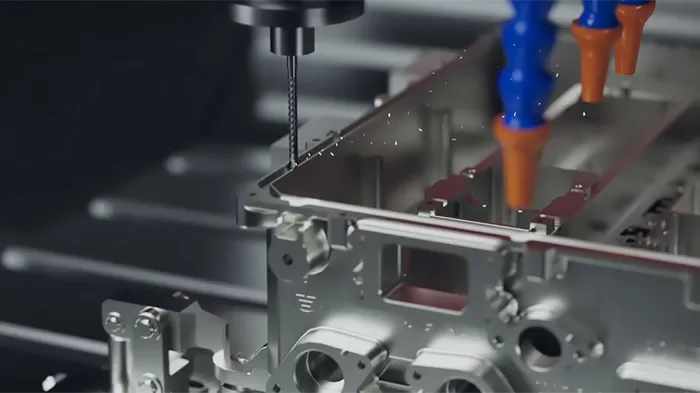

Пайда болған сәттен бастап,Тік өңдеу орталығы«барлық саланың шебері» ретінде орналастырылды. Оның конструкциясы жоғары қаттылыққа, үлкен бұрау моментіне және көп осьті өңдеу мүмкіндіктеріне бағытталған. Құрылымдық тұрғыдан,VMC тік өңдеу орталығыәдетте берік станина мен баған конструкциясына ие, қуатты шпиндельмен және үлкен сыйымдылықты құрал магазинімен жабдықталады, бұл ауыр кесу арқылы өрескел өңдеуден бастап дәл фрезерлеу, ішкі жону және бұранда кесуге дейінгі барлық процестерді орындауға мүмкіндік береді.

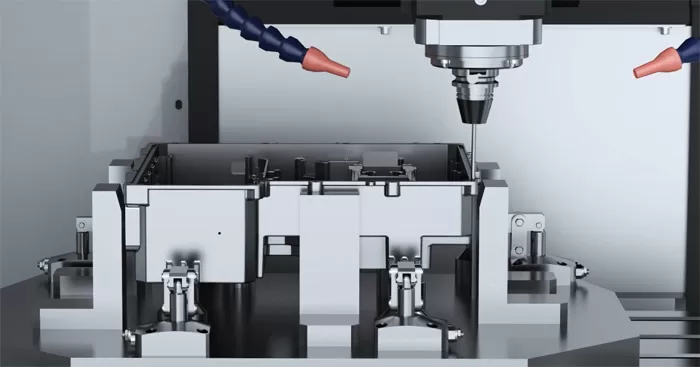

Бұлбұрғылау-бұрандау орталығы«мамандандырылған чемпион» болып табылады. Дәстүрлі өңдеу орталықтарынан шыққан ол, көптеген тесіктері бар компоненттерді жаппай өндіруді қажет ететін 3C электроникасы және ұсақ дәлме-дәл бұйымдар өнеркәсібі сияқты салалардың жоғары тиімділік пен жоғары дәлдік талаптарын қанағаттандыру үшін арнайы оңтайландырылған. Оның конструкциясының басты назары — жылдамдық пен тиімділік үшін кейбір ауыр кесу мүмкіндіктерін құрбан ете отырып, экстремалды динамикалық өнімділікке қол жеткізу.

1. Шпиндель жүйесі: қуат, бұрау моменті және максималды жылдамдық

In СББ тік өңдеу орталықтары, шпиндель болат, шойын және титан қорытпалары сияқты өңдеуге қиын материалдардың талаптарын қанағаттандыру үшін жылдамдықтың кең ауқымында айтарлықтай кесу бұрау моменті мен қуатты қамтамасыз етуге есептелген. Әдетте BT40 немесе одан үлкен BT50 құрал ұстағыштарымен жабдықталған, бұлСББ тік станоктарқаттылықты және оңтайлы бұрау моментінің берілуін қамтамасыз етеді.

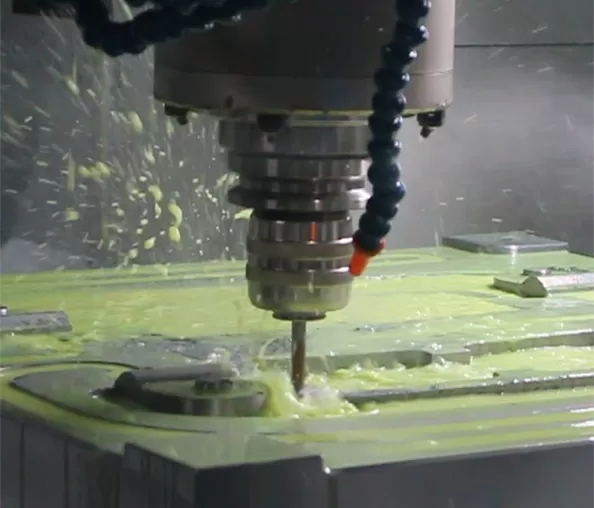

Керісінше,Бұрғылау-бұрандау орталығымаксималды шпиндель жылдамдығы мен жылдам іске қосу-тоқтату реакциясына басымдық береді, бұл шағын диаметрлі бұрғылар, саусақты фрезалар және бұранда кескіштер үшін өте қолайлы. Шпиндель жылдамдығы әдетте 20 000-нан 24 000 айн/мин аралығында болады, ал станоктар әдетте жоғары жылдамдықта орталықтан тепкіш күшті азайтуға арналған жеңіл BT30 немесе HSK-E32 құрал ұстағыштарымен жабдықталып, тепе-теңдік пен жылдам құрал ауыстыруды қамтамасыз етеді.

2. Станок құрылымы: қаттылық және динамикалық реакция

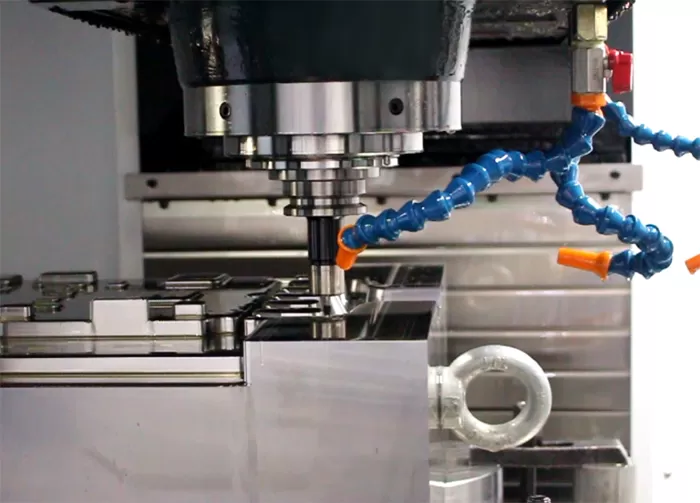

Тік өңдеу орталықтары әдетте жоғары қаттылықты C-тәрізді немесе порталды құрылымдарды пайдаланады. Бұл үлкентік өңдеу орталығының бөлшегібөлшектер, мысалы, станина мен баған, шекті элементтер әдісімен (FEM) оңтайландырылады және жоғары берікті шойыннан немесе минералды құйма материалынан жасалып, тұрақтылықты арттырады.

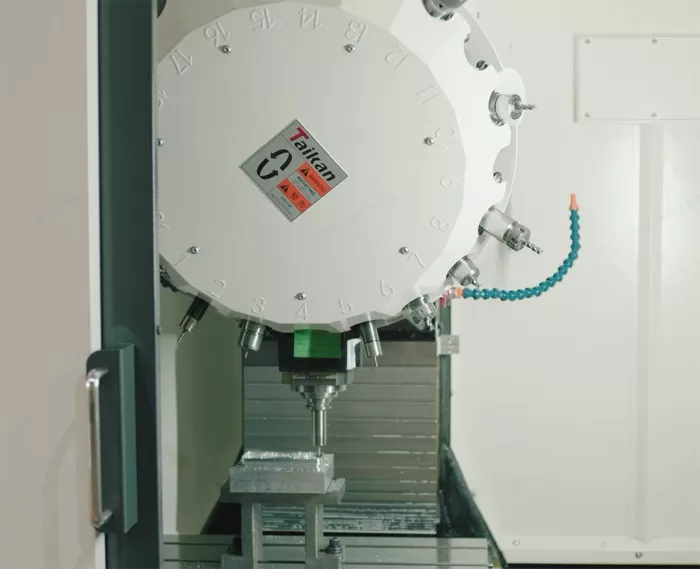

Алайда, бұрғылау-бұрандау орталықтары «жылдамдыққа» бағытталып жобаланған. Олар қажетті қаттылықты сақтай отырып, жылжымалы бөлшектерін айтарлықтай жеңілдетеді және жылдамырақ қозғалысқа қол жеткізу үшін салмағын азайтады. Бұл «жеңілдетілген» конструкция жылдам орналасуға және үздіксіз тесік өңдеуге мүмкіндік береді, бірақ ауыр кесу қабілетінің төмендеуі есебінен.

3. Дәлдікті басқару технологиясы: тұрақтылық және жоғары жылдамдықтағы дәлдік

Әр станок түріне арналған дәлдік технологиясы оның қолданылуына бейімделген. Тік өңдеу орталықтарында дәлдікті басқару термиялық қателік компенсациясына бағытталған, бұл ұзақ уақытты ауыр өңдеу операциялары кезінде өте маңызды. Шпиндель температурасын басқару, қуыс шарлы бұраманы салқындату және термиялық қателік компенсациясы бағдарламалық қамтамасыз етуі сияқты технологиялар термиялық деформацияны азайту және ұзақ өңдеу кезеңдерінде дәлдікті сақтау үшін біріктірілген.

Керісінше, бұрғылау-бұрандау орталықтары жоғары жылдамдықты операциялар кезінде тұрақтылыққа баса назар аударады.бұрғылау өңдеу орталығыәдетте жоғары ажыратымдылықты энкодерлер, сызықты шыны шкалалар және бұранда кесуге оңтайландырылған синхронды басқару алгоритмдерін қамтиды, бұл тіпті максималды шпиндель жылдамдығында да тесік дәлдігі мен бұранда сапасын қамтамасыз етеді.

II. Қолдану саласын анықтау

Станокты таңдау, түптеп келгенде, өңделетін бөлшектердің сипаттамаларына байланысты.

Тік өңдеу орталықтары күрделі бөлшектер мен ауыр өңдеу үшін сөзсіз көшбасшы болып табылады:

· Қалып өндірісі: Автомобиль және тұрмыстық техника өнеркәсібінде кеңінен қолданылатын ірі көлемді құю қалыптары мен қысыммен құю қалыптары үшін пайдаланылады, мұнда қарқынды материал жою (өрескел өңдеу) және жоғары беттік әрлеу (әдемілеу) талап етіледі.

· Аэроғарыш және автомобиль өнеркәсібінің маңызды компоненттері:Қозғалтқыш корпустары, шасси құрылымдары және беріліс қораптары сияқты бөлшектер әдетте өңделуі қиын титан қорытпаларынан, ыстыққа төзімді қорытпалардан немесе жоғары берік болаттан жасалады. Бұл бөлшектер жоғары қаттылықты, жоғары дәлдікті және көп процесті өңдеу мүмкіндіктерін қажет етеді.

· Жалпы машина жасау және энергетикалық жабдық:Сорғы клапан корпустары, гидравликалық бөлшектер және лазерлік станок жақтаулары сияқты компоненттер көбінесе күрделі қуыстар мен көп бұрышты тесік жүйелеріне ие, бұл бір қондырғыда көп жақты өңдеуді қажет етеді.

Бұрғылау-бұрандау орталықтары дәл жеңіл кесу және жаппай өндіріс үшін тиімділік көшбасшылары болып табылады:

· 3C тұтыну электроникасы:Смартфон жақтаулары, артқы панельдер және камера бекітпелері сияқты бөлшектер, әдетте алюминий қорытпаларынан жасалады, дәл тесік орналасуын, күрделі ойықтарды және таяз қуыстарды қажет етеді, бұл жылдам өңдеу мен нақты тесік позициялауды талап етеді.

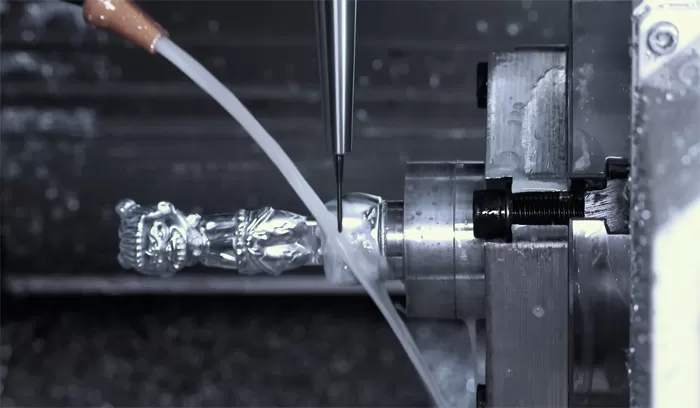

· Дәлме-дәл бұйымдар және медициналық құрылғылар: Электронды қосқыштар, сенсор корпустары және хирургиялық құралдар сияқты шағын компоненттер оңтайлы өңдеу сапасын қамтамасыз ету үшін өте жоғары шпиндель жылдамдығы мен динамикалық дәлдікті қажет етеді.

· Жаңа жылу тарату қолданбалары: AI серверлері мен электромобильдердің көбеюімен сұйық салқындату пластиналарына сұраныс айтарлықтай өсті. Бұл пластиналардағы тығыз каналдар мен тесік жүйелері бұрғылау-бұрандау орталығының жоғары дәлдікті және жоғары тиімді бұрғылау мен фрезерлеу мүмкіндіктері үшін тамаша қолдану саласы болып табылады.

III. Стратегиялық таңдау құрылымы

Тік өңдеу орталығы мен бұрғылау-бұрандау орталығын таңдау кезінде компаниялар келесі шешім қабылдау қадамдарын орындауы керек:

1. Негізгі технологиялық талдау: Өңделетін негізгі компоненттерді зерттеңіз. Егер процесс негізінен алюминий мен мыс сияқты материалдармен жоғары көлемде бұрғылау, бұранда кесу және жеңіл фрезерлеуді қамтыса, бұрғылау-бұрандау орталығы айтарлықтай тиімділік артықшылығын береді. Егер жұмыс күрделі көп бетті фрезерлеуді, терең қуыстарды өрескел өңдеуді және қатты материалдарды кесуді қамтыса, тік өңдеу орталығы таптырмайтын таңдау болып табылады.

2. Қуат пен икемділікті бағалау:Жоғары көлемді, стандартталған шағын бөлшектер өндірісі үшін бұрғылау-бұрандау орталықтары уақыт бірлігіне жоғары өнімділікпен жоғары жылдамдықты өндірістік желілерді құру үшін өте қолайлы. Жиі реттеуді қажет ететін шағын партиялы, көп номенклатуралы немесе күрделі процестер үшін тік өңдеу орталығының әмбебап мүмкіндіктері оны жақсырақ сәйкестендіреді.

3. Инвестиция рентабельділігін есептеу: Бастапқы сатып алу құнынан басқа, жалпы өмірлік цикл құнын ескеріңіз. Бұрғылау-бұрандау орталығының белгілі бір процестердегі экстремалды тиімділігі бірлік шығындарын айтарлықтай төмендете алады. Алайда, тік өңдеу орталығының әмбебаптығы жабдықтың бос тұру қаупін немесе өнім желісі өзгерген кезде қайта инвестициялау қажеттілігін азайтады.

4. Техникалық экожүйені ескеру:Қазіргі заманғы станоктар енді жеке қондырғылар емес, ақылды өндіріс жүйелерінің ажырамас компоненттері болып табылады. Станоктың автоматтандыру жүйелерімен, желілік бақылау жүйелерімен және өндірісті басқару бағдарламалық қамтамасыз етуімен (MES) интеграциялану қабілетін ескеріңіз. Сіз бұрғылау-бұрандау орталықтарымен жоғары жылдамдықты автоматтандырылған желілерді немесе тік өңдеу орталықтарымен икемді өндірістік ұяшықтарды құруды мақсат етсеңіз де, болашақта кеңейту мен интеграциялау үшін үйлесімділікті қамтамасыз ету өте маңызды.

Қорытынды

Тік өңдеу орталығы мен бұрғылау-бұрандау орталығы дәлме-дәл өндірісте екі түрлі, бірақ бірін-бірі толықтыратын технологиялық жолдарды білдіреді: біріншісі күрделі міндеттерді шешудің іргетасы, ал екіншісі экстремалды тиімділікке қол жеткізудің құралы. Бүгінгі таңда өндіріс автоматтандыру мен икемділікке қарай бет бұрып жатқан салада, олардың негізгі айырмашылықтарын түсіну енді біреуін немесе екіншісін таңдаудың қарапайым мәселесі емес, екеуін де өндірістік жүйеге стратегиялық түрде біріктіру туралы шешім болып табылады. Осылайша, компаниялар икемділік, жылдамдық және дәлдік арқылы берік бәсекелестік артықшылыққа қол жеткізе алады.

Taikan-да біз екі салада да технологиялық көшбасшылықты ұсынамыз. Өндірістік стратегияңыз талап ететін нақты мүмкіндіктерді қамтамасыз ету үшін жобаланған жоғары өнімді VMC және өте жылдам бұрғылау-бұрандау орталықтарының кең ауқымын зерттеңіз. Болашағыңыз үшін тұрақты, тиімді және дәл реттелген өндірістік ядроны құру үшін бізбен серіктес болыңыз.

Оңтайлы өңдеу шешіміңізді табыңыз. Келесі мекенжайға кіріңіз:https://www.taikanmachine.com/ көбірек білу үшін.
