[Egypt MACTECH Show] L-35Y CNC көлденең токарлы-фрезерлік станок: Күрделі өңдеуге арналған дәлдік, қуат және өнімділік

Бүгінгі бәсекеге қабілетті өндіріс ландшафтында күрделі детальдарды өңдеуде жоғары дәлдікке, ерекше тұрақтылыққа және максималды өнімділікке қол жеткізу өте маңызды. Жетекші CNC токарлық станок өндірушісі ретінде біз мақтанышпен таныстырамызL-35Y—жетілдірілген CNC токарлық станоккүрделі қолдануларда жоғары нәтиже көрсету үшін жобаланған. Бұл көлденең токарлық өңдеу орталығы өзініңберік конструкция, озат функциялары мен мызғымас сенімділігіарқасында стандарттарды қайта анықтайды, бұл оны автомобиль компоненттерінен бастап клапан және кеме жасау инженериясына дейінгі салалар үшін тамаша шешім етеді.

Ымырасыз құрылымдық тұтастық және дизайн

Кез келген жоғары өнімді CNC токарлық станоктың негізі оның қаттылығы мен тұрақтылығында. L-35Y30° бұрышты интегралды құйылған қиғаш станинадизайнымен ерекшеленеді, ол жоғары қаттылық пен минималды діріл үшін шекті элементтер талдауы (FEA) арқылы оңтайландырылған. Бұл дизайн шағын ізбен керемет тұрақты платформаны қамтамасыз етеді. Ұзақ мерзімді дәлдікті қамтамасыз ету үшін барлық құймалар соңғы механикалық өңдеуге дейін ұзақ табиғи қартаюдан өтеді, содан кейін екінші реттік дірілден кернеуді жою жүргізіледі, бұл ішкі кернеулерді тиімді жояды. Жоғары жүктемелі операциялар үшін X/Z осьтері импорттықP-сыныпты 35мм ауыр жүкті роликті сызықтық бағыттауыштаркең аралықты конфигурацияда орналастырылған, бұл ерекше жүк көтергіштік пен төзімділікті қамтамасыз етеді.

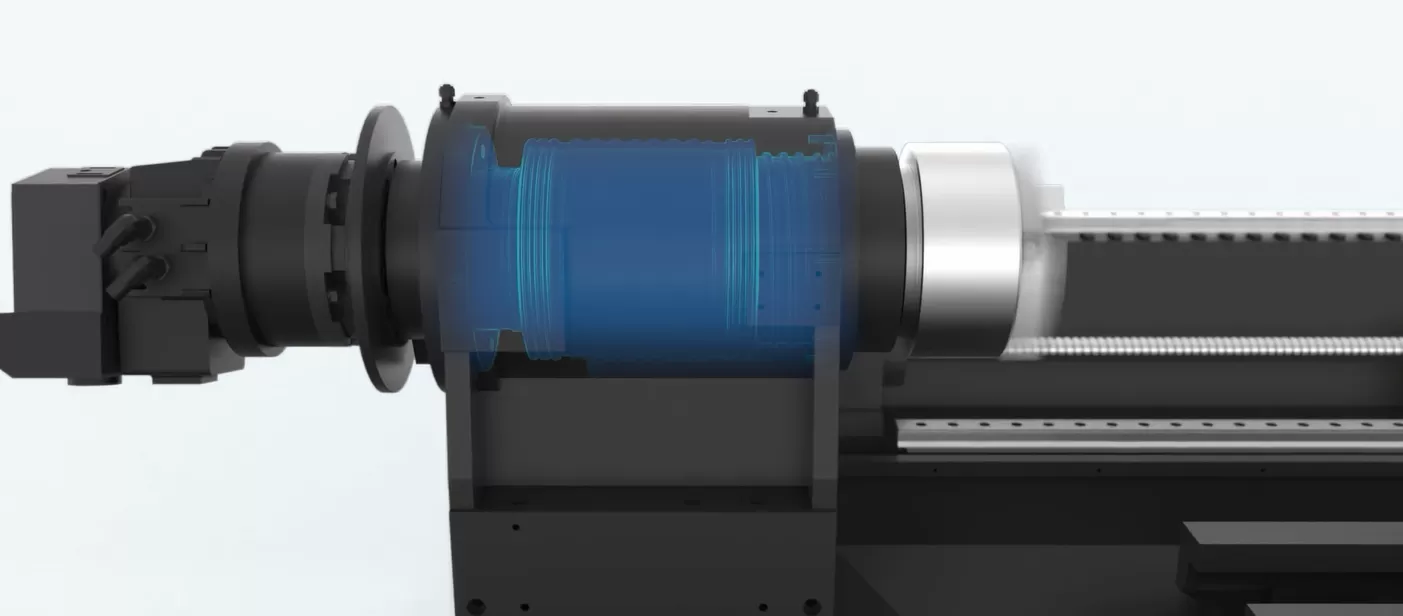

С-осі функциясы бар жоғары айналдыру моментті шпиндель

Бұл CNC токарлық станоктың жүрегі - қуатты, жоғары айналдыру моментті механикалық жетекті шпиндель жүйесі, оның максималды жылдамдығы. Ол алдыңғы жағында екі қатарлы цилиндрлік роликті мойынтіректер мен жоғары дәлдікті бұрыштық контактілі шарикті мойынтіректер, сондай-ақ артқы жағында екі қатарлы цилиндрлік роликті мойынтіректердің үйлесімімен бекітіліп, осьтік және радиалды кесу күштерін сенімді өңдеуді қамтамасыз етеді. Шпиндель С-осі бойынша индекстеу функциясымен және гидравликалық тежегіш көмекші жүйесімен жабдықталған. Жоғары ажыратымдылықтағы магниттік энкодер ерекше дәлдік, төзімділік, соққы мен ластануға төзімділік ұсынады, бұл сенімді позициялауға кепілдік береді.4000 айн/мин

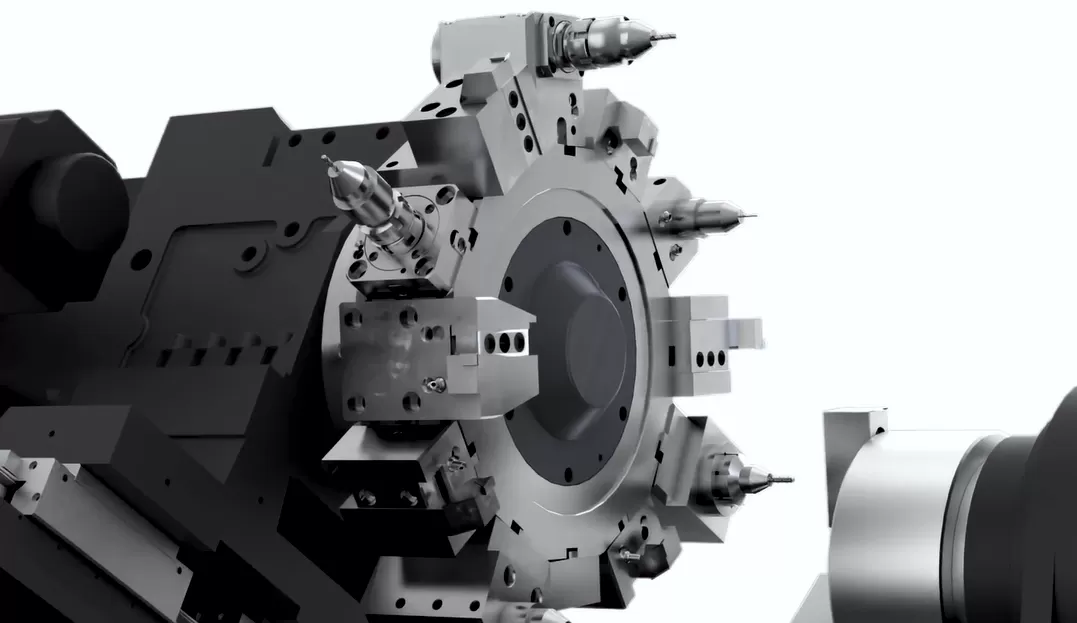

Y-осі бар әмбебап BMT55 қуатты револьверлік бастиек

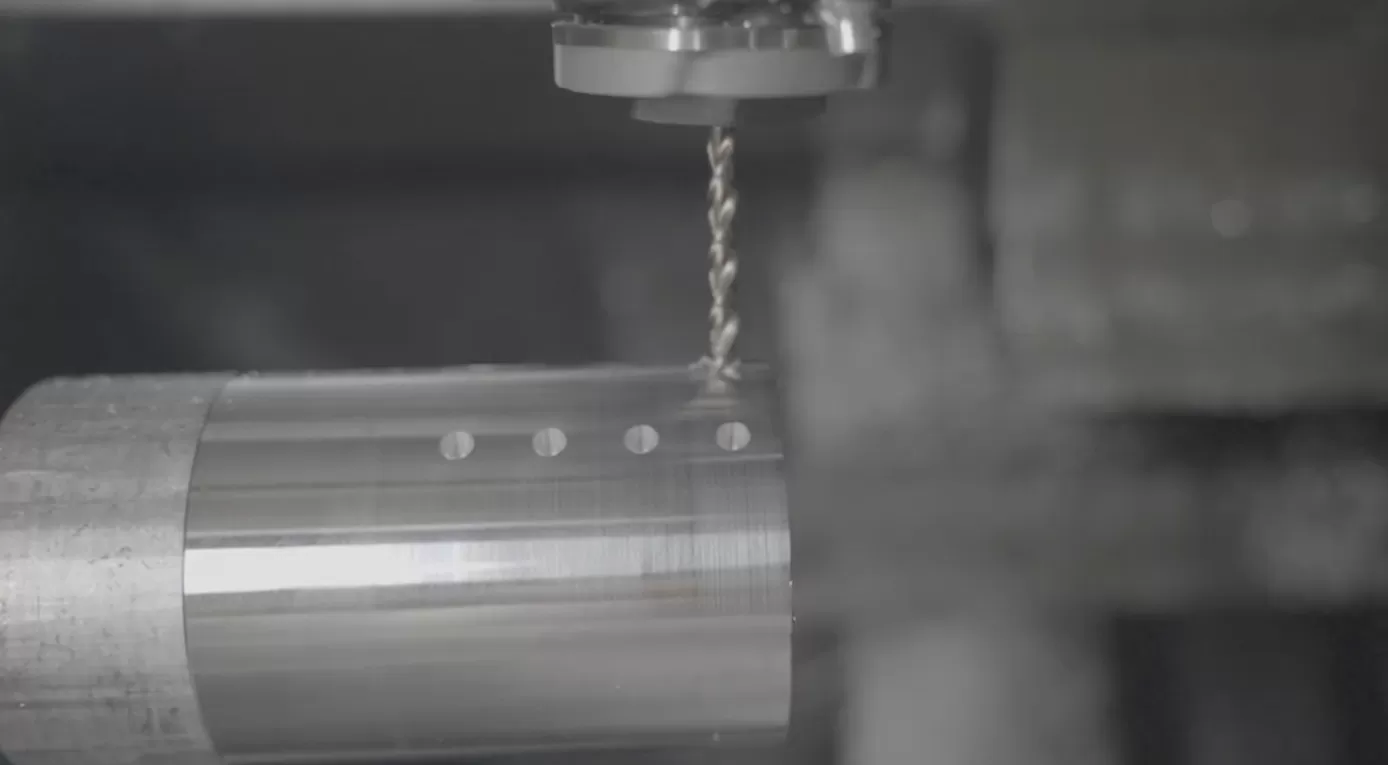

Күрделі детальдар үшін икемділік маңызды. L-35Y жылдам және сенімдіBMT55 қуатты аспап револьверіинтеграцияланған Y-осімен жабдықталған. Осьтік және радиалды айналмалы аспап опцияларымен, шпиндельдің С-осі және гидравликалық тежегішпен синхрондалып, күшті 3-осьті интерполяциялық фрезерлеу, бұрғылау және кесу операцияларын орындауға мүмкіндік береді. Бұл күрделі компоненттерді бір реттік орнатуда толық өңдеуге мүмкіндік беріп, тиімділікті, дәлдікті және бірізділікті айтарлықтай арттырады.

Жоғарылатылған тұрақтылық және басқару

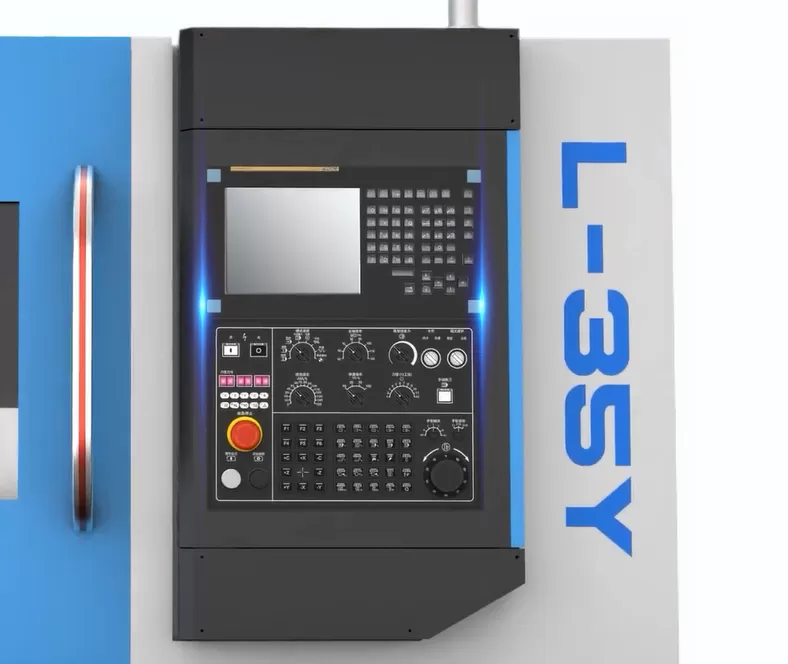

Өңдеу процесін қолдау үшін жоғары қаттылық пен дәлдікті ұсынатын, ұзартылған дайындамаларды бекітуге арналған тірі орталығы бар гидравликалық пинольді артқы бабка қолданылады. Бүкіл машина жоғары өнімдіFANUC CNC жүйесіарқылы жұмыс істейді, бұл барлық қажетті өңдеу және қосалқы функцияларды тұрақты, сенімді басқаруды және үздіксіз орындауды қамтамасыз етеді.

Күрделі қолдануларға арналған

L-35Y көлденең токарлық өңдеу орталығы күрделі детальдарды өндірудің қиындықтарын шешуге арналған. Ол әсіресе автомобиль бөлшектерін өндірушілер арасында танымал және клапан, кеме жасау және жалпы машина жасау секторларында кеңінен қолданылады. Жылдамдық, дәлдік және көпфункциялы мүмкіндіктерінің үйлесімі оны заманауи CNC токарлық станоктар арасында ерекше таңдау етеді.

Сапаға деген міндеттеме

Дұрыс станок жабдығы серіктесін таңдау өте маңызды. Ашық компания және жаһандық CNC токарлық станок өндірушілері арасында сенімді есім ретінде біз L-35Y-ді сапа, инновация және толық клиенттік қолдау міндеттемесімен қолдаймыз. Бұл машина өнімділік пен пайдалылықты арттыратын өндірістік шешімдерді ұсынуға деген адалдығымызды бейнелейді.

Дәлдік пен тиімділіктің күшін ашыңыз. L-35Y CNC көлденең токарлық өңдеу орталығы сіздің өндіріс алаңыңызды түрлендіруге дайын.
