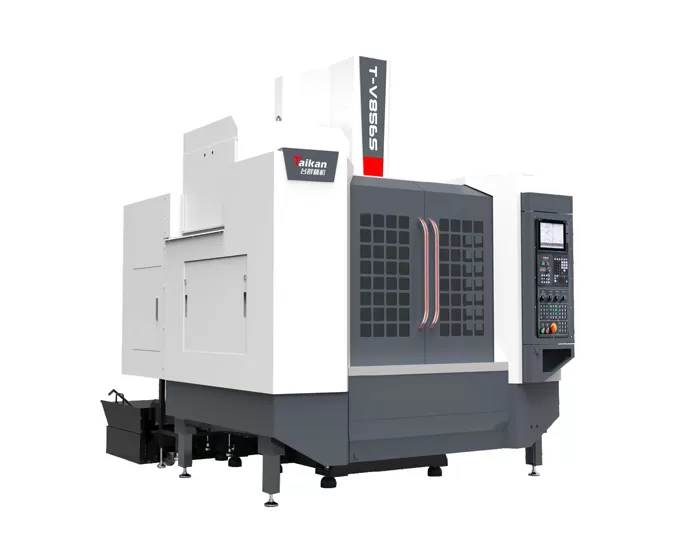

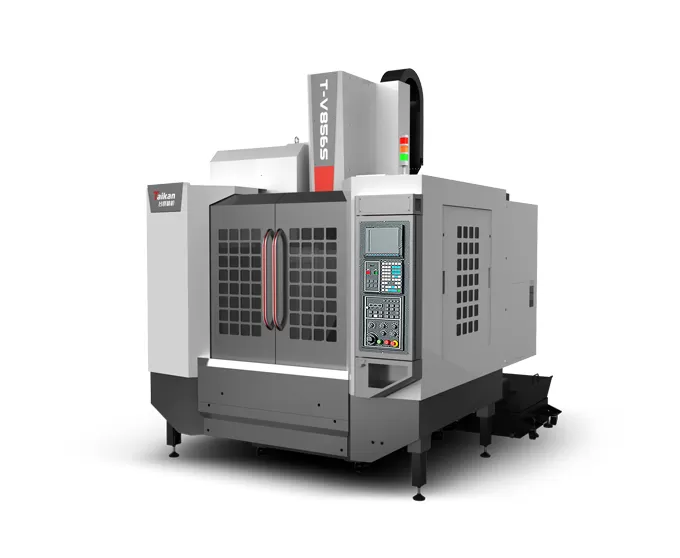

Name: HT-V856S жоғары жылдамдықты және жоғары тиімді тік өңдеу орталығы
Brand: Taikan Machine
Availability: InStock

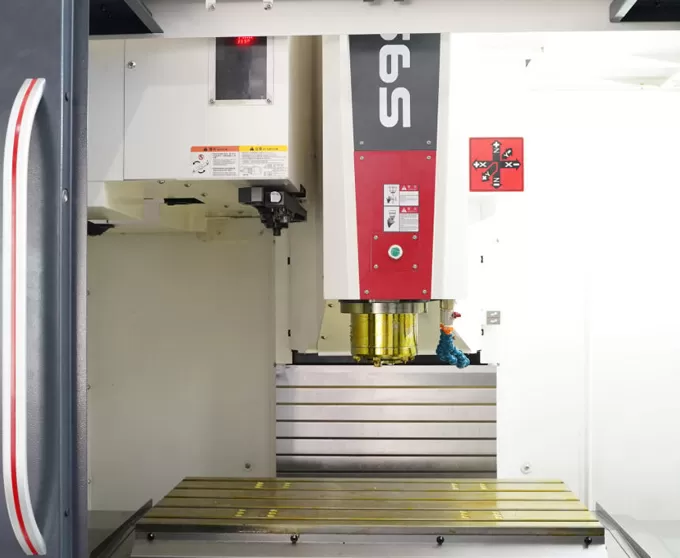

HT-V856S жылдам және жоғары тиімді вертикальды өңдеу орталығының сипаттамалары

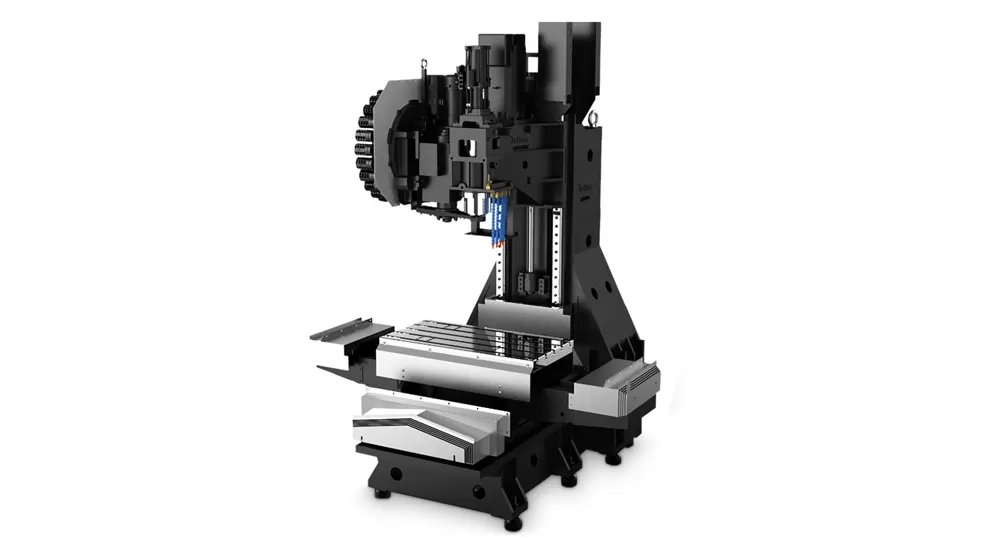

Машине құрылғысы

Бұндай баған, жинақтау кестесі: Бұл құрастыру қимылды қолдауы мүмкіндігі болмайды.

Үлгі, стақтық, жоғарғы, өңдеу, өшірілген A- кескіндегі баған: Жоғарғы қимылды тексеру.

Жоғарғы сашалықтың салу көлемі, жоғарғы терені: Реформацияны азайды, әңгі мездейтін дұрыс емес.

Жүйелік мен балдары

Ролдар сызық бағдарламалар: жоғарғық, түйін фрік және төмөн бағдарламалар.

C3- класы балдың сұраулар, алдыңғы құрылғысы: және өзі кілтриктің бағдарламалар қызметті өмірін кеңейту.

Машина.

Сіздеу

Жылдамдығы Сыртқының алдында лаберинт дизайны бар.

Құралды журналы

24 рұқсаттарды сақтау құралы: Жақсық қимылдық, сенімді құрал өзгерістер, және әдеттегі.

HT-V856S жоғары жылдамдықты және жоғары тиімділікті вертикалды өңдеу орталығының қолданылуы

Станок орташа және шағын көлемді қорап тәріздес компоненттер, пластиналар, дискілер, клапандар, корпустар және пресс-формалар сияқты күрделі бөлшектерді көп ассортиментті, шағын сериялы өңдеуге жарамды. Ол дәл бөлшектер, 5G өнімдері, металл бұйымдары, автокөлік бөлшектері және медициналық құрылғылар сияқты салаларда кеңінен қолданылады.

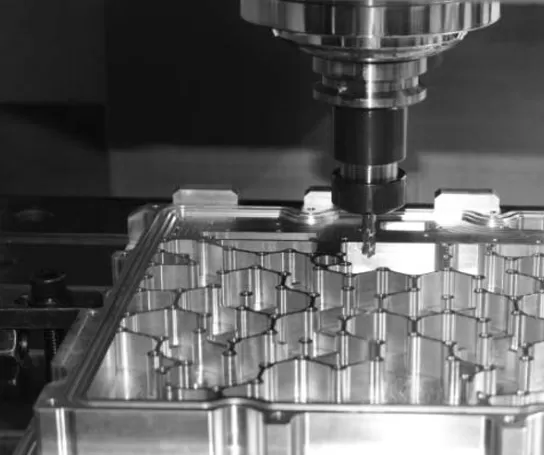

Жұмыс мысал 1

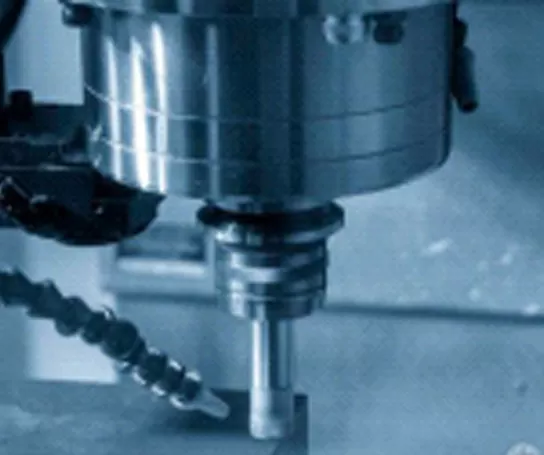

Жұмыс мысал 2Name

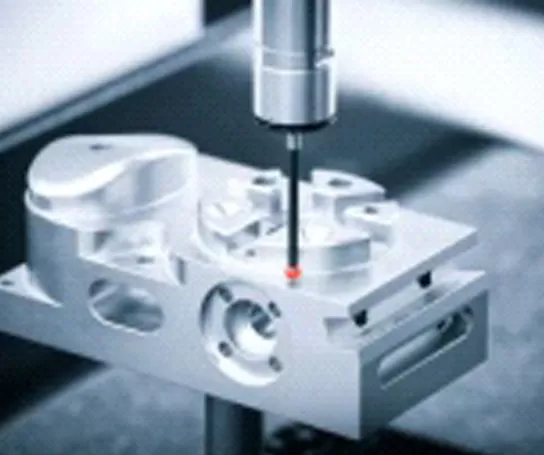

Жұмыс мысал 3Name

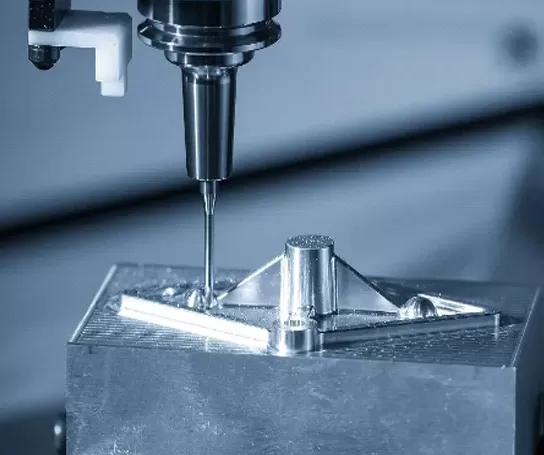

Жұмыс мысал 4Name

HT-V856S жоғары жылдамдықты және жоғары тиімді тік өңдеу орталығының сипаттамалары

Item			Unit	HT-V856S	Ескертпелер
Жүріс	Үстел жүрісі (X осі)		mm	800
	Суппорт жүрісі (Y осі)		mm	550
	Шпиндельдік бабка жүрісі (Z осі)		mm	600
	Шпиндель ұшынан үстел бетіне дейінгі қашықтық		mm	125～725
	Шпиндель орталығынан баған бағыттаушы бетіне дейінгі қашықтық		mm	590
Жұмыс үстелі	Үстел өлшемі		mm	1000*500
	Макс. жүктеме (біркелкі жүктеме)		kg	500
	T-ойық (ойық саны - ойық ені * ара қашықтық)		mm	5-18*100
Шпиндель	Қозғалтқыш қуаты (номиналды/қысқа мерзімді)		kW	7.5/11
	Қозғалтқыш моменті (номиналды/қысқа мерзімді)		N.m	35.8/95.5
	Айналу жиілігі диапазоны		r/min	50~12000 (Тікелей жалғанған)
	Шпиндель диаметрі		mm	φ150
	Шпиндель конусы		/	BBT40
	Тойтарма сипаттамалары		/	P40T-I（MAS403）
Жылдамдық	Кесу беріліс жылдамдығы диапазоны		mm/min	1-10000
Жылдамдық	X/Y/Z осьтері бойынша жылдам орын ауыстыру жылдамдығы		m/min	48/48/48
Аспаптар қоймасы	Аспап сыйымдылығы		pcs	24
	Аспаптың макс. салмағы		kg	7
	Аспаптың макс. ұзындығы		mm	250
	Аспаптың макс. диаметрі (толық/көрші бос)		mm	Φ75/Φ150
Басқалары	CNC жүйесі		/	Mitsubishi M80VB
	Ауа көзі	Flow	L/min	≥280（ANR)
		Ауа қысымы	MPa	0.6~0.8
	Жабдық сиымдылығы		KVA	25
	Салқындатқыш сұйықтық багының сыйымдылығы		L	300
	Станок өлшемі		mm	224031213026	XYZ осьтеріне сәйкес
	Салмағы (шамамен)		Kg	4600

Бұл беттегі ақпарат тек анықтама үшін берілген. Сипаттамалар мен мәліметтер өнімнің жаңартылуы немесе жетілдірілуіне байланысты өзгеруі мүмкін. Қосымша ақпарат алу үшін бізбен хабарласыңыз.
