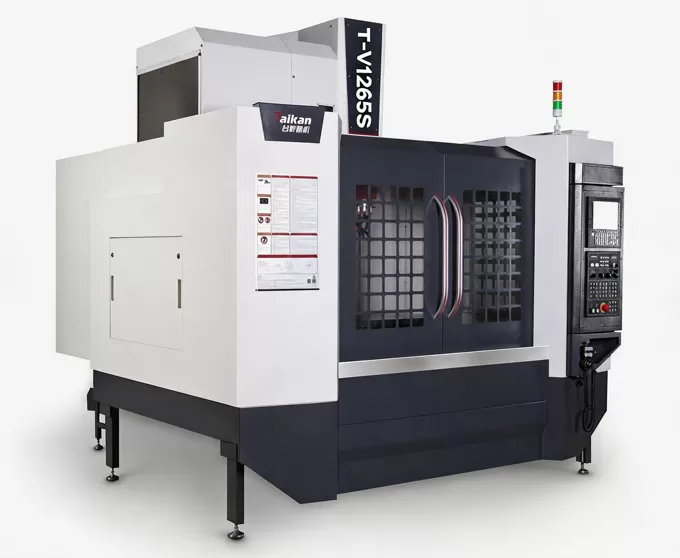

Taikan CNC: HT-V1265S Жоғары жылдамдықты және жоғары тиімді тік өңдеу орталығы

HT-V1265S жоғары жылдамдықты және жоғары тиімділіктегі тік өңдеу орталығының негізгі ерекшеліктері

Машина құрылымы

Ақырлы элементтер талдауы арқылы, құрылым оңтайландырылды — практикалық ойларды ескере отырып — станоктың қаттылығы мен табиғи жиілігін арттыру үшін.

Бағыттағыштар мен шарлы бұрандалар

X, Y және Z осьтерінің жетек бұрандалары C3 дәлдік класындағы жоғары дәлдікпен сипатталады; X және Y осьтері стандартты 4012 жетек бұрандаларымен жабдықталған, ал Z осі 4010 шағын қадамды жетек бұрандасын пайдаланады, осылайша бұрандалы беріліс қаттылығын қамтамасыз етіп, оның қызмет ету мерзімін ұзартады.
X, Y және Z үш осі де 45 өлшемді домалақты сызықтық бағыттағыштармен жабдықталған, бұл ауыр жүктемелерді көтеруге мүмкіндік беріп, 4 осьті өңдеу, қондырғымен жұмыс істеу және ауыр жүктеме жағдайында жоғары дәлдікпен кесу талаптарын қанағаттандырады.

шпиндель

Машина стандартты түрде 12 000 айн/мин жылдамдықтағы, ұзын мұрынды, тікелей жетекті шпиндельмен жабдықталған. Тамаша жылу тарату және минималды термиялық деформациямен ерекшеленетін бұл жүйе термиялық кеңеюді тиімді бақылайтын салқындату жүйесімен жабдықталған, бұл өңдеу дәлдігі мен беттік өңдеу сапасын арттырады.

Құрал журналы

24-ұялы қолдық аспап журналы: Жақсы тұрақтылық, сенімді аспап ауыстыру және үздіксіз қамтамасыз етеді

HT-V1265S жоғары жылдамдықты және жоғары тиімді тік өңдеу орталығының қолданылуы

Станок орташа және шағын өлшемді қорап тәрізді компоненттер, пластиналар, дискілер, клапандар, корпустар және қалыптар сияқты күрделі бөлшектерді көп түрлі, шағын партиялы өңдеуге жарамды. Ол дәлдік бөлшектер, 5G өнімдері, металл бұйымдары, автомобиль бөлшектері және медициналық құрылғылар сияқты салаларда кеңінен қолданылады.

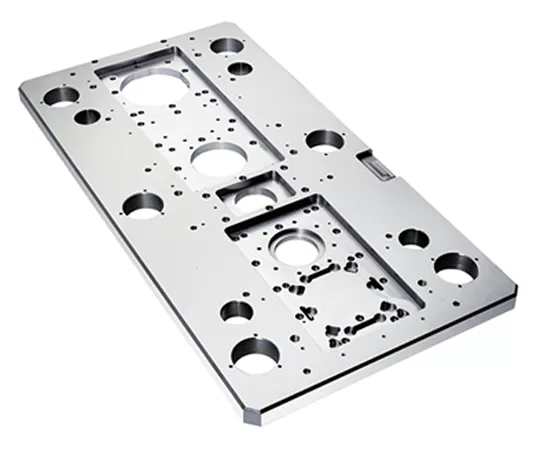

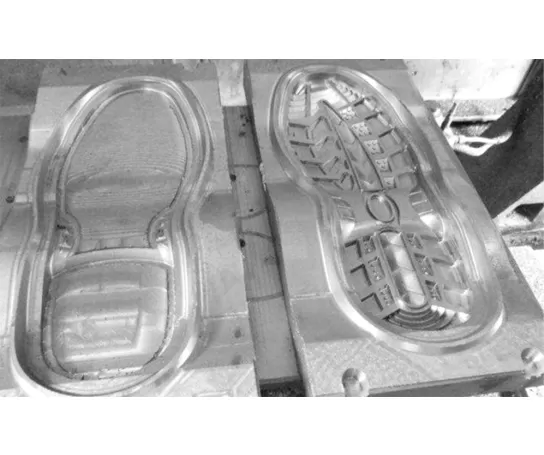

Дайындама мысалы 1

Дайындама үлгісі 2

Дайындама мысалы 3

Дайындама мысалы 4

HT-V1265S жоғары жылдамдықты және жоғары тиімді тік өңдеу орталығының техникалық сипаттамалары

Item		Unit	HT-V1265S	Ескертпелер
Жүріс	Үстел жүрісі (X осі)	mm	1200
	Седло жүрісі (Y осі)	mm	650
	Шпиндель бастиегінің жүрісі (Z осі)	mm	600
	Шпиндель мұрнынан үстел бетіне дейінгі қашықтық	mm	80~680
	Шпиндель орталығынан колонна бағыттаушы бетіне дейінгі қашықтық	mm	707
Жұмыс үстелі	Үстел өлшемі	mm	1000*500
	Макс. жүктеме (біркелкі жүктеме)	kg	500
	T-ойық (ойықтар саны - ойық ені * аралығы)	mm	5-18*100
Шпиндель	Қозғалтқыш қуаты (номиналды/қысқа уақытты)	kW	7.5/11
	Қозғалтқыш моменті (номиналды/қысқа уақытты)	N.m	35.8/95.5
	Жылдамдық диапазоны	r/min	50~10000
	Шпиндель диаметрі	mm	φ150
	Шпиндель конусы	/	BBT40
Жылдамдық	Кесу беру жылдамдығының ауқымы	mm/min	1-10000
Жылдамдық	X/Y/Z осьтерінің жылдам қозғалыс жылдамдығы	m/min	36/36/30
Құралдар магазині	Құрал сыйымдылығы	pcs	24
	Макс. құрал салмағы	kg	7
	Макс. құрал ұзындығы	mm	250
	Макс. құрал диаметрі (толы /көрші бос)	mm	Φ75/Φ150
Басқалары	CNC жүйесі	/	Mitsubishi M80VB
	Жабдық сыйымдылығы	KVA	25
	Салқындатқыш сұйықтық багының сыйымдылығы	L	300
	Станок өлшемі	mm	300026773000	XYZ осіне сәйкес
	Салмағы (шамамен)	Kg	6500

Бұл беттегі ақпарат тек анықтама үшін. Өнім жаңартулары немесе жақсартуларына байланысты сипаттамалар мен егжей-тегжейлер өзгеруі мүмкін. Қосымша ақпарат алу үшін бізбен хабарласыңыз.
