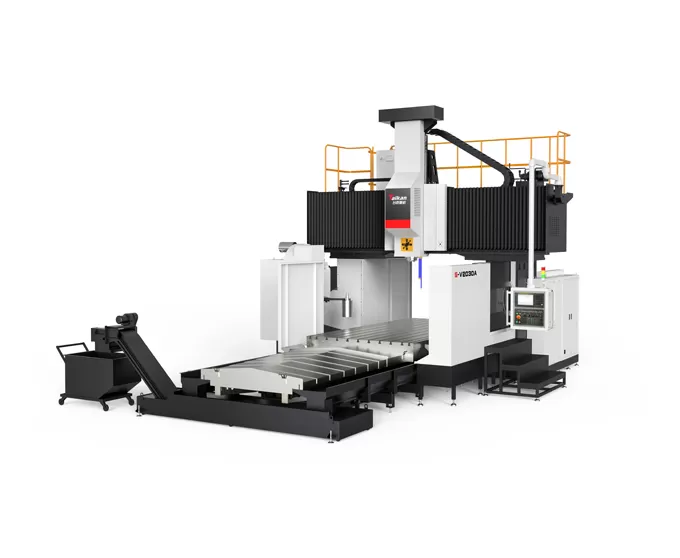

Name: HG-V2030 A/B/C/Z үш осьті сызықты бағыттағыштары бар портальді өңдеу орталығы
Brand: Taikan Machine
Availability: InStock

HG-V2030 A/B/C/Z 3-осьті сызықты бағыттағыштары бар порталды өңдеу орталығының сипаттамасы

Машине құрылғысы

Машина жылжытқан жұмыс істейтін еген фреймді тіркелген структурасы бар.
Жоғарғы әзір: Бұны теңжеттің чоң көңіркілдің дизайны ұсынып береді. Кеңейтін ендігі деңгейі симулата анализдеу үшін, әңіреу және торфиялықты көмектесті. Тәжектің қимылдықты тексеру.
Үлгі жіберді Рам: Жергілікті орналастыратын төрт сызықтық бағдарламалар бар. Бұл көңгімен көмекті қолдауы кескіндей, нөл тездеу тексеру, кейбір жылдамдастыруды, кейбір тексеру. жылдам жауап, әңгі динамикалық және статикалдык істеу, бағдарламалық талаптар және әңгі қызмет өмірі.
Бірнеше қолдау кесте: Кесте көп жағы бос орындалған слайдтарымен қолдау Тіргілік және секілді жүктелудің істейтін істейтін істейтін тексеру.

Көрсетілген параметрлері

Түрлі дисктер параметрлері
Кыймыл дискжеті, көзгеді, електрикалы сүлгі мен автоматты түрде оң жақ бағдарламамен баптау.
Жерген
BT50 интерфейсін 6000 rpm жылдамды және 1331 Тұқсат көлемені және басым моторын бөліп кетті.
Тіркен
БТ 50-10000 rpm елктектрикалы сіркелді, жоғарғы жылдамды. және енгізік тексеру.
Кірте
BT50-6000 rpm жылдамдық қадамдастыру біріктірін пайдаланады.
Термілі басқару
Жергілікті температуры азайту үшін, өмірді өшірілген ұқсатқышы, және тіркесімдер дұрыс емес қылқалауның тәсілдендін

Ақпар жүйесі

Үт сызық жолы: Бүкіл үш шкі салу (XYZ) қатты рұқсаттар сызық бағдарламалар қолданылатын, Қайдықтау оңай, әңгі, жылжытқан бөліктерден тез жауап жауап, нөл жылдамылықты жылдамдастыру, және динамикалық және статикалық істейтін.
Кыймыл Драйв. Драйв бағдарламаны жақсарту
Gear драйв: Мотор енгізің енгізілген реңктерді, тоқтастырғы рұқсат етіледі. Көкілді сәламдермен біріктірілген, бұл тез дискжетті жылдамдықты, істеу істеу және үлгі (X- осі ≥ 4200 мм / Y- ос ≥ 3700 мм).
Нитроген баланстаусы: Z- прис диску жүйеі серво моторын енгізілген тол брошуға сәйкес келеді. Z- ауысу ақпарғасын жылдам динамикалық жауапты.
Термерлық компенсациясы: Темпалды кеңейту үшін әдетті жоғаруға етіп кетті.

Чип өшіру және яшьтін танцы

Спирал Chip Conveyor: 120 мм нүктеу диаметрі, әңгіс тіптерді, машинанын тышқанның тышқанның шипттерін тез.
Шейн түрі Chip Elevating Conveyor: Қосымша тіркесім, әңдеттері, шипті конвейерге тез жиналады.
Кішкен Chip конвейор: шиптерді жинау және жіберу.
Сүзгілікті таңбалар: Сүзгілеу және әңгі машинаны тексеру үшін көпшігі срау жүйесі.

HG-V2030 A/B/C/Z 3 осьті сызықты бағыттағыштар гантри өңдеу орталығының қолданылуы

Бұл машина сериясы негізінен автомобиль компоненттері, қалыптар, құрылыс техникасы, клапандар, теміржол көлігі, энергетика, ауыл шаруашылығы техникасы және көмір өндіру техникасы сияқты салалардағы бөлшектерді жоғары жылдамдықпен және жоғары дәлдікпен өңдеу үшін қолданылады.

HG-V2030 A/B/C/Z 3 осьті сызықтық бағыттауышты порталды өңдеу орталығының техникалық сипаттамалары

Item			Unit	HG-V2030B	HG-V2040B	HG-V2050B	HG-V2060B	HG-V2030C	HG-V2040C	HG-V2050C	HG-V2060C
Жүріс жолы	X осі бойынша жүріс		mm	3200	4200	5200	6200	3200	4200	5200	6200
	Y осі бойынша жүріс		mm	2700				2700
	Z осі бойынша жүріс		mm	1000(Опция. 1250)				1000(Опция. 1250)
	Шпиндель ұшынан үстелге дейінгі қашықтық		mm	250～1250(Опция. 250～1500)				100～1100(Опция. 100～1350)
	Порталдың тиімді ені		mm	2480				2480
Үстел	Үстел өлшемі (Ұ×Е)		mm	2000*3000	2000*4000	2000*5000	2000*6000	2000*3000	2000*4000	2000*5000	2000*6000
	Макс. жүктеме		kg	15000	19000	22000	25000	15000	19000	22000	25000
	T-ойығы (Ені×Қадамы×Саны)		mm	2820011(екі жақты T-ойық қатарлары арасындағы қадам 125)				2820011(екі жақты T-ойық қатарлары арасындағы қадам 125)
Шпиндель	Жетек түрі		/	Тісті берілісті жетек(Опция. Белдікті жетек)				Моторлы шпиндель
	Шпиндельдің макс. айналу жиілігі		айн/мин	6000				10000(Опция. 15000, 18000)
	Шпиндель қуаты (Номиналды/Шың)		kW	22/35				26/45
	Айналдыру моменті (Номиналды/Шың)		N.m	790/1258				305/623
	Квадратты пиноль қимасы (Квадратты пиноль)			420420(Опция. Z осі бойынша бағыттауыштар 400400, 450*450)				420*420
	Шпиндель конусы		/	BT50				BT50(Опция. BBT40, HSK-A63)
АҚА (Опция.)	Құрал саны		дана	24(40)				24(40)
	Макс. құрал диаметрі (Толық/Көрші)		mm	φ110/φ200				φ110/φ200
	Макс. құрал ұзындығы		mm	350				350
	Макс. құрал салмағы		kg	18				18
Жылдамдық	Беріліс жылдамдығының диапазоны (Кесу)		м/мин	10/10/10	8/8/8	8/8/8	6/6/6	10/10/10	8/8/8	8/8/8	6/6/6
	Жылдам орын ауыстыру жылдамдығы (X/Y/Z осі)		м/мин	15/15/15	10/15/15	10/15/15	10/15/15	15/15/15	10/15/15	10/15/15	10/15/15
Дәлдік	Орналасу дәлдігі (Сызғышсыз/Сызғышпен)	X	mm	0.027/0.023	0.032/0.028	0.036/0.032	0.041/0.037	0.027/0.023	0.032/0.028	0.036/0.032	0.041/0.037
		Y	mm	0.024/0.021				0.024/0.021
		Z	mm	0.018/0.014				0.018/0.014
	Қайталанымдылық (Сызғышсыз/Сызғышпен)	X	mm	0.017/0.015	0.020/0.018	0.023/0.021	0.025/0.023	0.017/0.015	0.020/0.018	0.023/0.021	0.025/0.023
		Y	mm	0.014/0.013				0.014/0.013
		Z	mm	0.012/0.011				0.012/0.011
Басқалары	Z осінің теңгерімі		/	Гидравликалық + азотты теңгерім				Гидравликалық + азотты теңгерім
	CNC жүйесі		/	FANUC 0I-MF PLUS (Опция. Siemens 828D)				FANUC 0I-MF PLUS (Опция. Siemens 828D)
	Ауа шығыны	Flow	л/мин	300				300
		Қысым	MPa	0.6~0.8				0.6~0.8
	Жалпы электр қуаты		kVA	60				60
	Салқындатқыш сұйықтық багының сыйымдылығы		л	580				580
	Станоктың өлшемдері	Ұзындығы	mm	7766	10238	12384	14650	7766	10238	12384	14650
		Ені	mm	6134				6134
		Биіктігі	mm	5200(Z осі опция болғанда 5900)				5200(Z осі опция болғанда 5900)
	Қоршау		-	Жартылай қоршаулы қаңылтыр қаптама (тек жұмыс аймағы)				Жартылай қоршаулы қаңылтыр қаптама (тек жұмыс аймағы)

Ескертпелер:

1. G-V2030A, G-V2040A, G-V2050A, G-V2060A модельдері – 6000 айн/мин белдікті жетекті шпиндель опциясы, айналдыру моменті 186/297 Н·м.

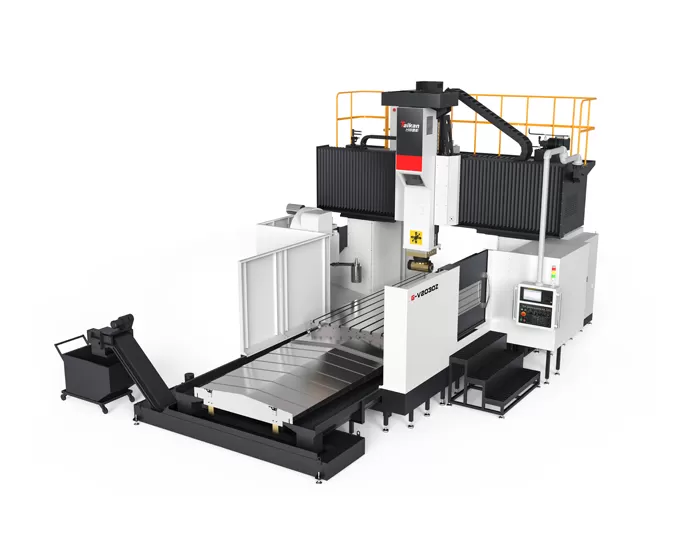

2. G-V2030Z, G-V2040Z, G-V2050Z, G-V2060Z модельдері – автоматты тік бұрышты фрезерлік бастиек опциясы, Y осі бойынша жүріс 3200 мм.

3. G-R2030B, G-R2040B, G-R2050B, G-R2060B модельдері – Z осі бойынша квадратты пиноль опциясы (Z = 1000 мм, станок биіктігі 5600 мм; Z = 1250 мм, станок биіктігі 6300 мм).

4. G-R2030Z, G-R2040Z, G-R2050Z, G-R2060Z модельдері – Z осі бойынша квадратты пиноль + автоматты тік бұрышты фрезерлік бастиек опциясы (Y осі бойынша жүріс 3200 мм; Z = 1000 мм, станок биіктігі 5600 мм; Z = 1250 мм, станок биіктігі 6300 мм).

Бұл беттегі ақпарат тек анықтама үшін берілген. Сипаттамалар мен егжей-тегжейлер өнімді жаңарту немесе жетілдіру салдарынан өзгеруі мүмкін. Қосымша ақпарат алу үшін бізбен хабарласыңыз.
