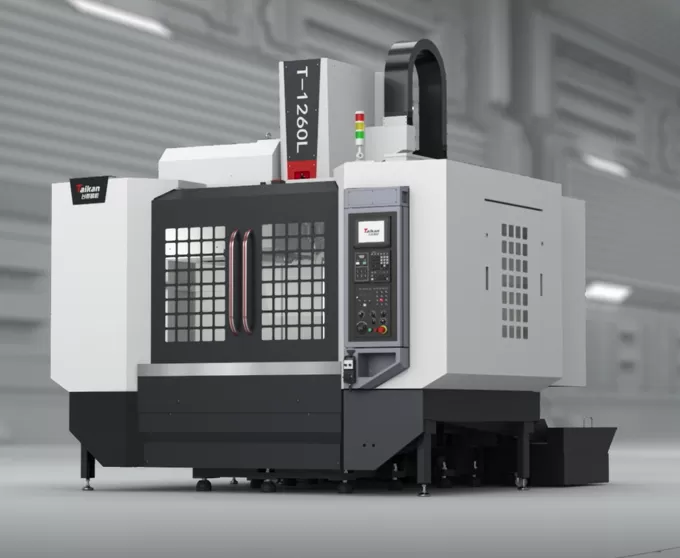

HT-1260L жоғары жылдамдықты және жоғары дәлдікті тік өңдеу орталығы

Жүріс

Үстел жүрісі (X осі)

mm

1200

Суппорт жүрісі (Y осі)

mm

600

Шпиндель бастиегінің жүрісі (Z осі)

mm

570

Шпиндель мұрынынан үстел бетіне дейінгі арақашықтық

mm

140～710

Шпиндель ортасынан бағана бағыттауыш бетіне дейінгі арақашықтық

mm

659

Жұмыс үстелі

Үстел өлшемі

mm

1300*600

Макс. жүктеме (біркелкі жүктеме)

kg

1000

Т-ойық (ойық саны - ойық ені * қадам)

mm

5-18*100

Шпиндель

Қозғалтқыш қуаты (номиналды/қысқа уақытты)

kW

7.5/11

Қозғалтқыш моменті (номиналды/қысқа уақытты)

N.m

35.8/95.5

Айналу жылдамдығы ауқымы

r/min

50~8000 (белдік)

Шпиндель диаметрі

mm

φ150

Шпиндель конусы

/

BT40

Тарту штифтінің сипаттамалары

/

P40T-I（MAS403）

Жылдамдық

Кесу беріліс жылдамдығы ауқымы

mm/min

1-10000

X/Y/Z осьтері бойынша жылдам орын ауыстыру жылдамдығы

m/min

36/36/20

Дәлдік

Орналасу дәлдігі (X/Y/Z)

mm

0.01

GB/T18400.4 (Толық жүріс)

Қайталанғыштық (X/Y/Z)

mm

0.007

Аспаптар магазині

Аспаптар сыйымдылығы

pcs

24

Макс. аспап салмағы

kg

7

Макс. аспап ұзындығы

mm

250

Макс. аспап диаметрі (толық / көршісі бос)

mm

Φ75/Φ150

Басқалар

CNC жүйесі

/

Mitsubishi M80VB

Ауа көзі

Flow

л/мин

≥280（ANR)

Ауа қысымы

MPa

0.6~0.8

Жабдық сыйымдылығы

KVA

25

Салқындатқыш сұйықтық багының сыйымдылығы

л

300

Станок өлшемі

mm

3000×3499×3146

X*Y*Z осьтеріне сәйкес

Салмағы (шамамен)

Kg

7000
