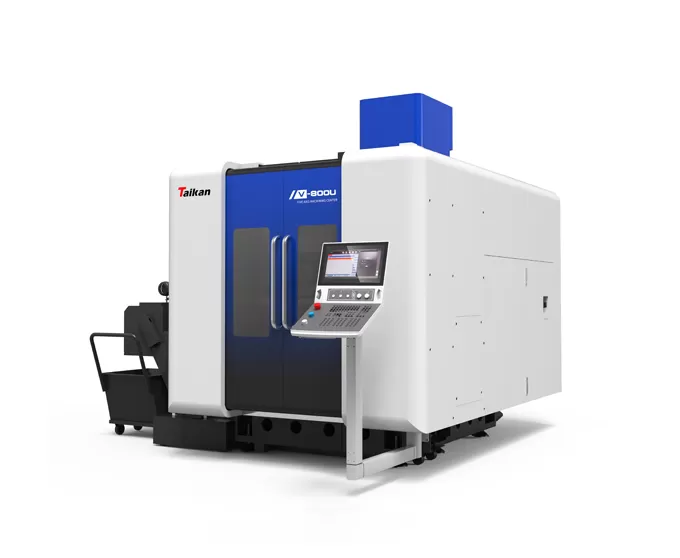

HV-800U тік 5-осьті өңдеу орталығы

Жүріс

X/Y/Z жүрісі

mm

850/900/580

А осінің айналу диапазоны

°

±120

С осінің айналу диапазоны

°

360

Шпиндель ұшынан жұмыс үстелінің бетіне дейінгі қашықтық

mm

180-760

Үстел

Үстел өлшемі

mm

Φ800*630

Макс. жүктеме

kg

800

Т-паз (паздар саны - паз ені * аралығы)

mm

9-18*65

Жылдамдық

X/Y/Z осьтері бойынша жылдам қозғалыс жылдамдығы

мм/мин

36

А/С осьтері бойынша жылдам айналу жылдамдығы

айн/мин

A:30/C:50

Дәлдік

X/Y/Z осьтері бойынша орналасу дәлдігі

mm

0.006/0.006/0.006

X/Y/Z осьтері бойынша қайталанымдылық дәлдігі

mm

0.004/0.004/0.004

А/С осьтері бойынша орналасу дәлдігі

sec

6/6

А/С осьтері бойынша қайталанымдылық дәлдігі

sec

4/4

Шпиндель

Шпиндель қозғалтқышының қуаты (S1/S6)

kW

30/36

Шпиндель қозғалтқышының моменті (S1/S6)

Nm

100/120

Шпиндель айналу жиілігі

айн/мин

0~16000

Құрал ұстағыш сипаттамалары

/

HSK A63

Құрал дүкені

Құрал дүкенінің құрылымы

/

Тізбекті тұтқышты құрал дүкені

Құрал дүкенінің сыйымдылығы

T

40

Макс. құрал салмағы

kg

8

Макс. құрал ұзындығы

mm

300

Макс. диаметр (толық/көрші бос кезде)

mm

φ80/φ150

Басқалары

CNC жүйесі

/

Siemens SINUMERIK ONE

Ауа көзі қысымына қойылатын талап

MPa

0.6~0.8

Жалпы электр қуаты

kW

75

Станоктың өлшемі (ұзындығы*ені*биіктігі)

mm

5100*4500*3400

Негізгі станок салмағы (шамамен)

KG

18000
