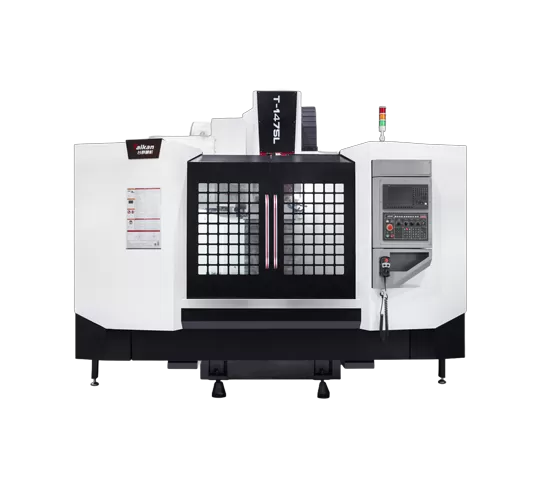

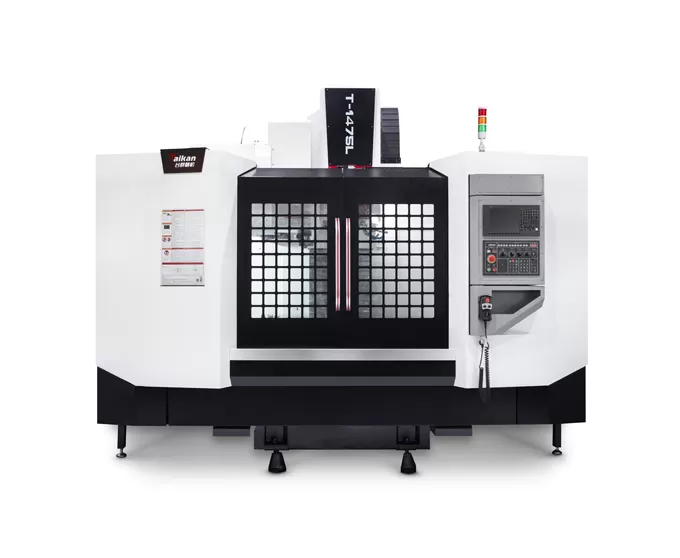

HT-1475L жоғары жылдамдықты және жоғары дәлдікті тік өңдеу орталығы

Жүріс

Үстел жүрісі (X осі)

mm

1400

Көлденең сырғанау жүрісі (Y осі)

mm

750

Шпиндель бастиегінің жүрісі (Z осі)

mm

750

Шпиндель ұшынан үстел бетіне дейінгі қашықтық

mm

120～870

Шпиндель орталығынан баған бағыттаушы бетіне дейінгі қашықтық

mm

810

Үстел

Үстел өлшемі

mm

1500*750

Макс. жүктеме (біркелкі жүктеме)

kg

1400

Т-тәріздес ойық (ойық саны - ойық ені * аралығы)

mm

5-18*150

Шпиндель

Қозғалтқыш қуаты (номиналды/қысқа мерзімді)

kW

15/18.5

Қозғалтқыштың айналдыру моменті (номиналды/қысқа мерзімді)

N.m

143/191

Айналу жылдамдығы диапазоны

r/min

50～6000 (таспа)

Шпиндель диаметрі

mm

Φ190

Шпиндель конусы

/

BT50

Тойтарма спецификациясы

/

P50T-I (MAS403)

Жылдамдық

Кесу беріліс жылдамдығы диапазоны

мм/мин

24

X/Y/Z осьтері бойынша жедел орын ауыстыру жылдамдығы

м/мин

15

Құрал қоймасы

Құрал сыйымдылығы

mm

300

Макс. құрал салмағы

mm

Φ105/Φ210

Макс. құрал ұзындығы

pcs

1-10000

Макс. құрал диаметрі (толық/іргелес орын бос кезде)

kg

24/24/15

Дәлдік

Орналастыру дәлдігі (X/Y/Z)

mm

0.015

GB/T18400.4 (Толық жүріс)

Қайталану дәлдігі (X/Y/Z)

mm

0.008

Басқалар

Z осіне арналған тепе-тең салмақ

Тепе-тең салмақ

CNC жүйесі

/

FANUC 0i-MF Plus

Ауа көзі

Flow

л/мин

280 (ANR)

Ауа қысымы

MPa

0.6~0.8

Жабдық сыйымдылығы

KVA

35

Салқындатқыш бак сыйымдылығы

L

400

Станок өлшемі

mm

5050×3680×3440

Жоңқа тасымалдағыш педальымен

Салмақ (шамамен)

Kg

11400
