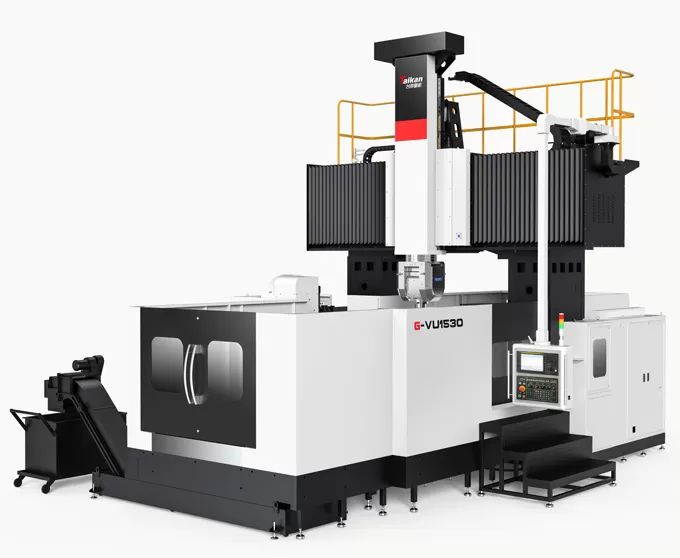

Name: HG-VU1530 5 осьті порталды өңдеу орталығы
Brand: Taikan Machine
Availability: InStock

G

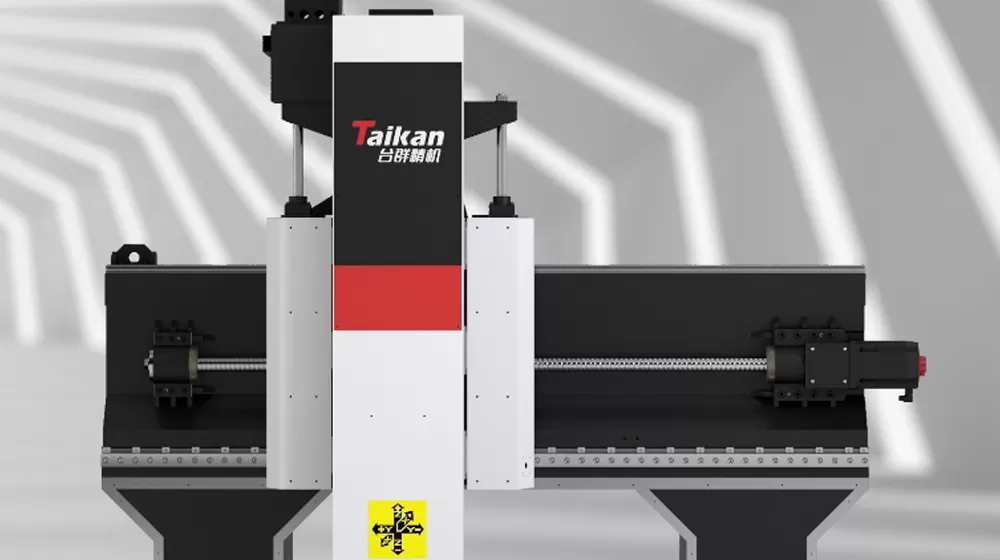

Gantry баптаулары

Машина кестелер жылжыту баптауларымен бағдарламасын бағдарламасын баптайды.

Қадамдастыру жерлері

Қадамдастыру жолы рұқсаттарды, Жергілікті жергіліктін арттыру және жүктеу мүмкіндікті арттыру Жүктеу істейтін істейтін сәйкесті сәйкесті құрылғыңыз, машина қылу

Нитроген балансы

Z-осі тексеру миссияны тексеру үшін нитроген балансыз цилиндерді қолданады.

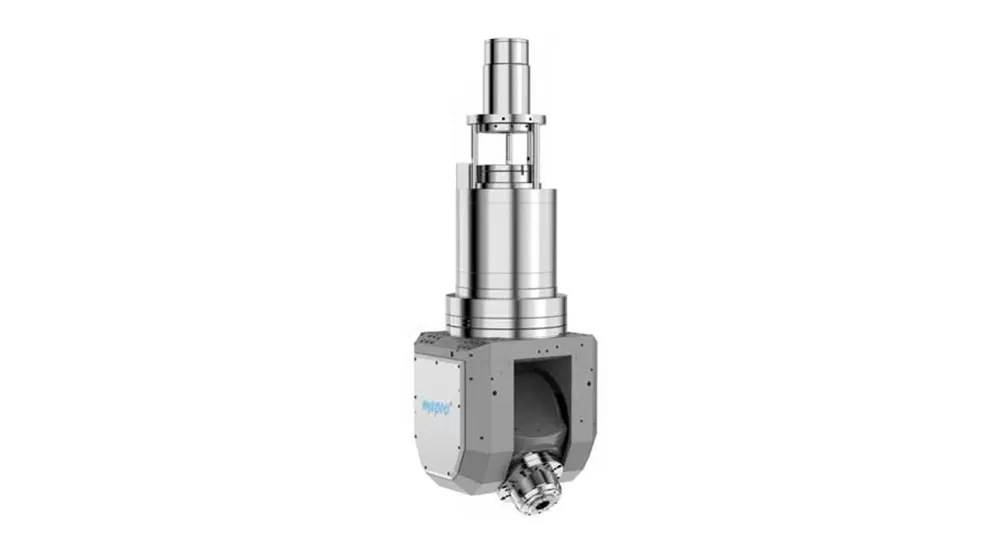

Spindle Unite

Сыртқы бірлікі Zhongke Ibeg T70 қолданады. 5 аус A/C қатқыл жалғастырылды.
Жоғарғы контекстен кодері және гидралиялық жүйелері A мен C остері өзінің әрекеттің бір түрде (C осі ± 360 °, A осі ± 110 °) дегенде қапшыға болады.
Стандартты 18000 rpm мотозациясы, жоғарғы, тез және әзірден тірке алатын.

G- VU1530 5- аусы антрияның ортасының қолданбаName

Бірақ комплекс бөліктер, алумим және оилақтар, және тең тіркесімдердің мазмұндырмалары үшін қолданылатын. Бұл толық орналастыру тексеріктерді жоғарғы жеткілікті.

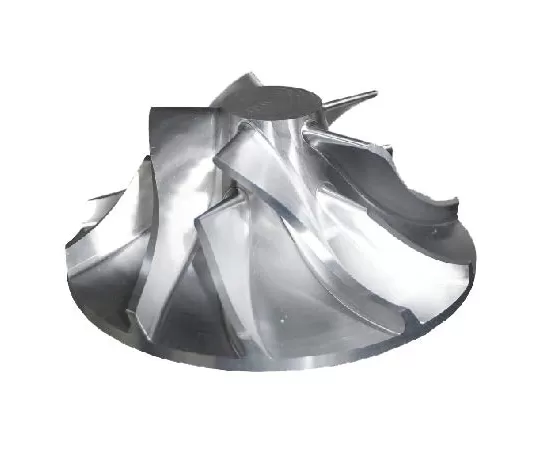

Жұмыс мысал 1

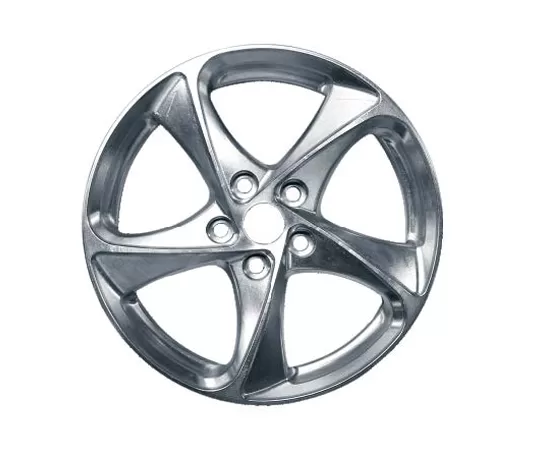

Жұмыс мысал 2Name

Жұмыс мысал 3Name

HG-VU1530 5 осьті порталды өңдеу орталығының сипаттамалары

Item			Unit	HG-VU1530	Ескертпелер
Жүріс	Үстел жүрісі (X осі)		mm	3200
	Садл жүрісі (Y осі)		mm	2700
	Рам жүрісі (Z осі)		mm	1000
	Шпиндель ұшынан үстелге дейінгі қашықтық		mm	100～1100
	Шпиндель шығыңқылығы		mm	329.2
	Порталдың тиімді ені		mm	2450
Үстел	Үстел өлшемі		mm	1500*3000
	Макс. жүктеме		Kg	10000
	T-ойық		mm	28
Шпиндель	Шпиндель қуаты		KW	30
	Макс. жылдамдық		r/min	18000
	Айналдыру моменті шығысы		Nm	72Nm-S1, 85Nm-S6
	Шпиндель конусы			HSK-A63
	А осінің бұрылу бұрышы			±110°
	C осінің айналуы			±360°
	А/С осьтерінің макс. жылдамдығы		rpm	60
Жылдамдық	Беріліс жылдамдығы диапазоны (Кесу)		mm/min	10000/10000/10000
Жылдамдық	Жылдам орын ауыстыру жылдамдығы (X/Y/Z осьтері)		mm/min	15000/15000/15000
Дәлдік	Орын ауыстыру дәлдігі (Масштабпен)		mm	0.023/0.021/0.014	Стандартты Fagor сызықтық масштабы
	Қайталанғыштық (Масштабпен)		mm	0.015/0.013/0.011	Стандартты Fagor сызықтық масштабы
	А осінің орын ауыстыру дәлдігі			8″（VD13441）
	А осінің қайталанғыштығы			4″（VD13441）
	С осінің орын ауыстыру дәлдігі			8″（VD13441）
	С осінің қайталанғыштығы			4″（VD13441）
Басқалар	Z осінің теңгерімі			Гидравликалық + азотты теңгерім

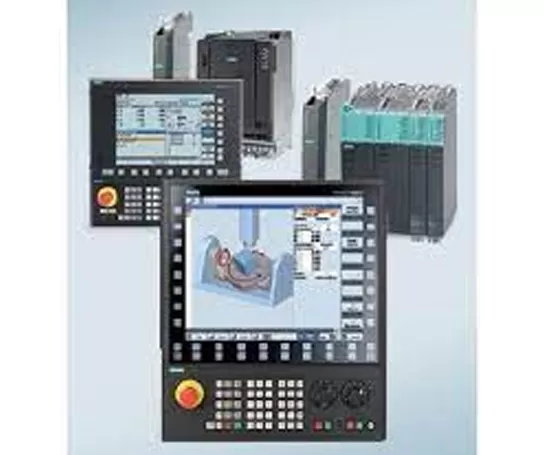

	CNC жүйесі			SIEMENS ONE	5 осьті бір уақытта басқару
	Ауа беру	Flow	L/min	500
	Ауа беру	Қысым	MPa	0.6~0.8
	Салқындатқыш сұйықтық багының сыйымдылығы		L	750
	Станок өлшемі (Ұ×Е×Б)		mm	780061006000
	Станок қоршауы		set	Толық периметр бойынша қаңылтыр металл	Жоғарғы қақпағы жоқ

Бұл беттегі ақпарат тек анықтама үшін. Сипаттамалар мен мәліметтер өнімнің жаңартылуына немесе жетілдірілуіне байланысты өзгеруі мүмкін. Қосымша ақпарат алу үшін бізбен хабарласыңыз.
