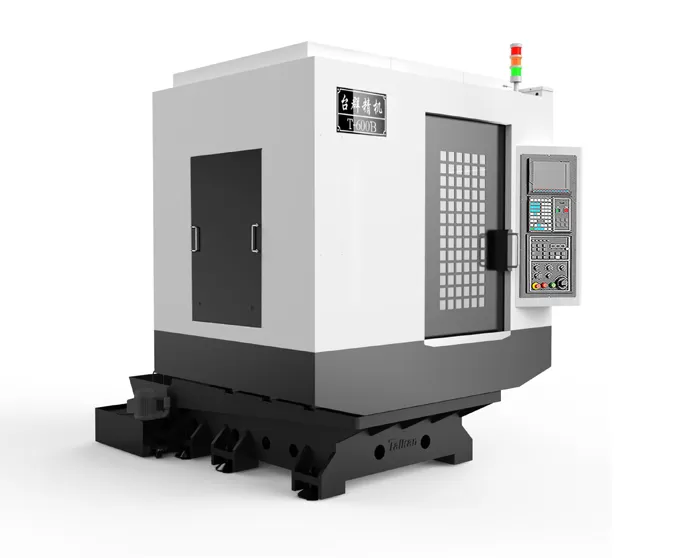

HT-600B Жоғары жылдамдықты және жоғары дәлдікті бұрғылау және фрезерлеу өңдеу орталығы

Жүріс

Үстел жүрісі (X осі)

mm

600

Күйме жүрісі (Y осі)

mm

390

Шпиндель бабкасының жүрісі (Z осі)

mm

320

Шпиндель ұшынан үстел бетіне дейінгі қашықтық

mm

140-460

Шпиндель центрінен бағана бағыттаушы бетіне дейінгі қашықтық

mm

445

Үстел

Үстел өлшемі

mm

700*400

Макс. жүктеме

kg

250

T-ойығы (ойықтар саны - ойық ені * аралық)

mm

3-18*125

Шпиндель

Қозғалтқыш қуаты (номиналды/қысқа уақыт)

kW

3.7/5.5

Қозғалтқыш моменті (номиналды/қысқа уақыт)

N.m

14.1/21

Шпиндель қозғалтқышының айналу жиілігі

rpm

20-20000

Шпиндель конусы

/

BT30

Жылдамдық

Кесу беру жылдамдығы диапазоны

mm/min

1-15000

X/Y/Z осі бойынша жылдам жүріс жылдамдығы

m/min

48/48/48

Дәлдік

Орналасу дәлдігі (X/Y/Z)

mm

0.006

GB/T 18400.4

（Толық жүріс）

Қайталанушылық (X/Y/Z)

mm

0.004

Аспаптар дүкені

Аспаптарды сақтау сыйымдылығы

pcs

21

Макс. аспап салмағы

kg

3

Макс. аспап ұзындығы

mm

300

Макс. аспап диаметрі (толық / іргелес бос)

mm

Ф60/Ф80

Басқалар

СББ жүйесі

Mitsubishi M80VA

Ауа көзі

Flow

L/min

≥200（ANR）

Ауа қысымы

MPa

0.6-0.8

Жабдық қуаты

kVA

15

Макс. салқындатқыш сұйықтық ыдысы сыйымдылығы

L

145

Станок өлшемдері

mm

1880*2660*2310

X*Y*Z осіне сәйкес

Салмағы (шамамен)

kg

3100
