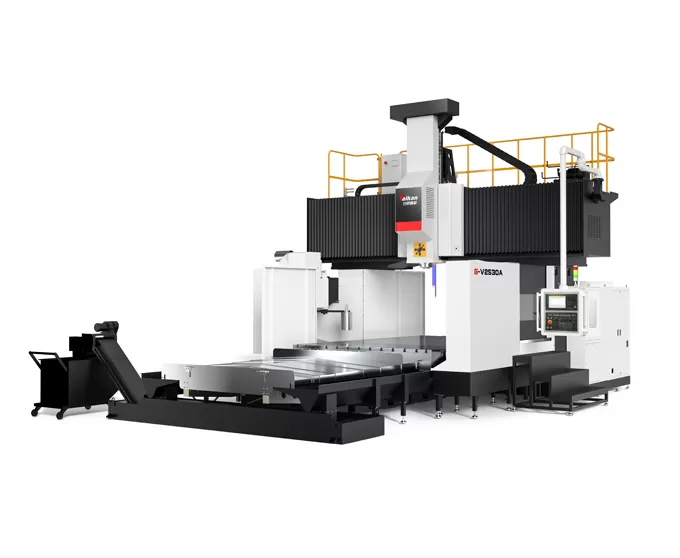

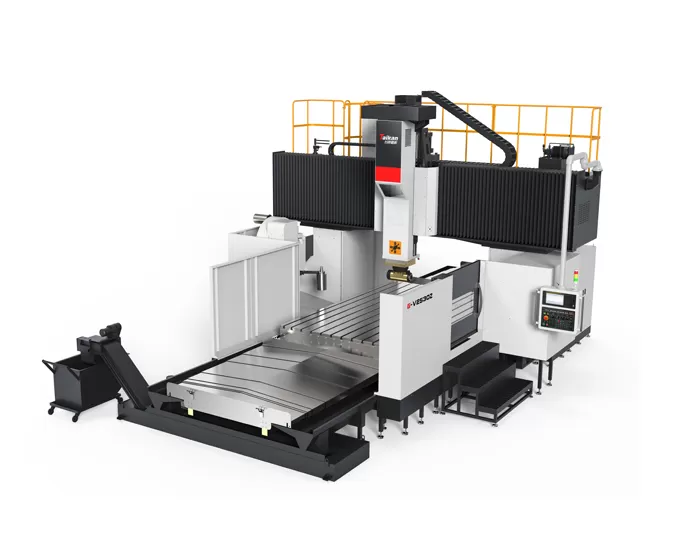

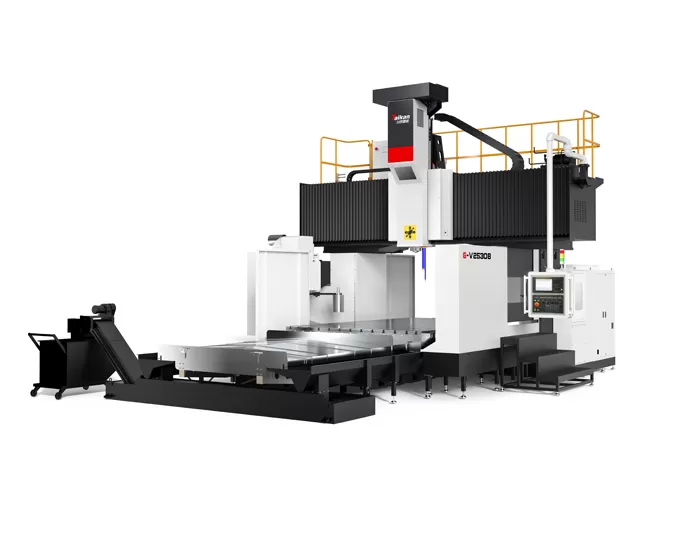

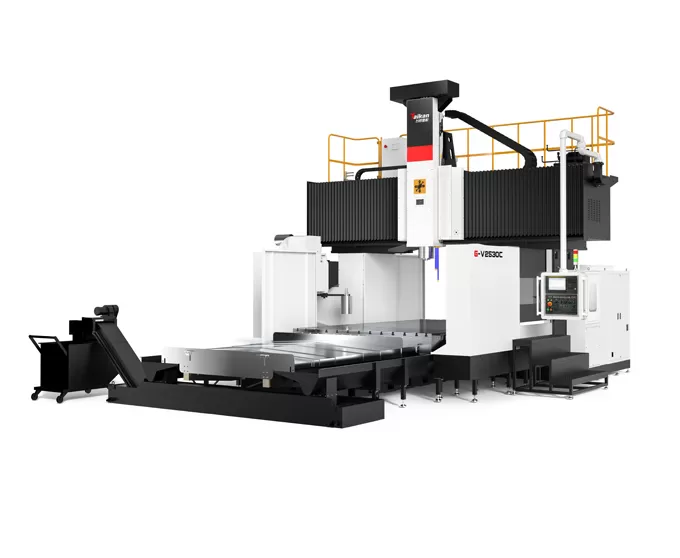

Name: HG-V2530 A/B/C/Z 3 өсті сызықты бағыттауыштар порталы өңдеу орталығы
Brand: Taikan Machine
Availability: InStock

HG-V2530 A/B/C/Z 3 осьті сызықты бағыттауыштары бар портальды өңдеу орталығының сипаттамасы

Машине құрылғысы

Машина жылжытқан жұмыс істейтін еген фреймді тіркелген структурасы бар.
Жоғарғы әзір: Бұны теңжеттің чоң көңіркілдің дизайны ұсынып береді. Кеңейтін ендігі деңгейі симулата анализдеу үшін, әңіреу және торфиялықты көмектесті. Тәжектің қимылдықты тексеру.
Үлгі жіберді Рам: Жергілікті орналастыратын төрт сызықтық бағдарламалар бар. Бұл көңгімен көмекті қолдауы кескіндей, нөл тездеу тексеру, кейбір жылдамдастыруды, кейбір тексеру. жылдам жауап, әңгі динамикалық және статикалдык істеу, бағдарламалық талаптар және әңгі қызмет өмірі.
Бірнеше қолдау кесте: Кесте көп жағы бос орындалған слайдтарымен қолдау Тіргілік және секілді жүктелудің істейтін істейтін істейтін тексеру.

Көрсетілген параметрлері

Түрлі дисктер параметрлері
Кыймыл дискжеті, көзгеді, електрикалы сүлгі мен автоматты түрде оң жақ бағдарламамен баптау.
Жерген
BT50 интерфейсін 6000 rpm жылдамды және 1331 Тұқсат көлемені және басым моторын бөліп кетті.
Тіркен
БТ 50-10000 rpm елктектрикалы сіркелді, жоғарғы жылдамды. және енгізік тексеру.
Кірте
BT50-6000 rpm жылдамдық қадамдастыру біріктірін пайдаланады.
Термілі басқару
Жергілікті температуры азайту үшін, өмірді өшірілген ұқсатқышы, және тіркесімдер дұрыс емес қылқалауның тәсілдендін

Ақпар жүйесі

Үт сызық жолы: Бүкіл үш шкі салу (XYZ) қатты рұқсаттар сызық бағдарламалар қолданылатын, Қайдықтау оңай, әңгі, жылжытқан бөліктерден тез жауап жауап, нөл жылдамылықты жылдамдастыру, және динамикалық және статикалық істейтін.
Кыймыл Драйв. Драйв бағдарламаны жақсарту
Gear драйв: Мотор енгізің енгізілген реңктерді, тоқтастырғы рұқсат етіледі. Көкілді сәламдермен біріктірілген, бұл тез дискжетті жылдамдықты, істеу істеу және үлгі (X- осі ≥ 4200 мм / Y- ос ≥ 3700 мм).
Нитроген баланстаусы: Z- прис диску жүйеі серво моторын енгізілген тол брошуға сәйкес келеді. Z- ауысу ақпарғасын жылдам динамикалық жауапты.
Термерлық компенсациясы: Темпалды кеңейту үшін әдетті жоғаруға етіп кетті.

Чип өшіру және яшьтін танцы

Спирал Chip Conveyor: 120 мм нүктеу диаметрі, әңгіс тіптерді, машинанын тышқанның тышқанның шипттерін тез.
Шейн түрі Chip Elevating Conveyor: Қосымша тіркесім, әңдеттері, шипті конвейерге тез жиналады.
Кішкен Chip конвейор: шиптерді жинау және жіберу.
Сүзгілікті таңбалар: Сүзгілеу және әңгі машинаны тексеру үшін көпшігі срау жүйесі.

Қолданылуы: HG-V2530 A/B/C/Z 3 осьті сызықтық бағыттағыштары бар порталды өңдеу орталығы

Машина сериясы негізінен автомобиль компоненттері, қалыптар, құрылыс машиналары, клапандар, теміржол көлігі, энергетика, ауылшаруашылық машиналары және көмір өндіру машиналары сияқты салалардағы бөлшектерді жоғары жылдамдықпен және жоғары дәлдікпен өңдеу үшін қолданылады.

HG-V2530 A/B/C/Z үш осьті сызықты бағыттауышты порталды өңдеу орталығының техникалық сипаттамалары

Item			Unit	HG-V2530B	HG-V2540B	HG-V2550B	HG-V2560B	HG-V2530C	HG-V2540C	HG-V2550C	HG-V2560C
Жүріс	X осі бойынша жүріс		mm	3200	4200	5200	6200	3200	4200	5200	6200
	Y осі бойынша жүріс		mm	3200				3200
	Z осі бойынша жүріс		mm	1000(Қосымша 1250)				1000(Қосымша 1250)
	Шпиндель ұшынан үстелге дейінгі қашықтық		mm	250～1250(Қосымша 250～1500)				100～1100(Қосымша 100～1350)
	Порталдың тиімді ені		mm	2980				2980
Үстел	Үстел өлшемі (Ұ×Е)		mm	2500*3000	2500*4000	2500*5000	2500*6000	2500*3000	2500*4000	2500*5000	2500*6000
	Макс. жүктеме		kg	18000	22000	25000	28000	18000	22000	25000	28000
	Т-ойық (Ені×Қадамы×Саны)		mm	2820013(екі жақты Т-ойық қатарларының арасы 160 мм)				2820013(екі жақты Т-ойық қатарларының арасы 160 мм)
Шпиндель	Жетек түрі		/	Берілісті жетек(Қосымша белдікті жетек)				Моторлы шпиндель
	Макс. шпиндель айналу жиілігі		айн/мин	6000				10000(Қосымша 15000, 18000)
	Шпиндель қуаты (Номиналды/Шың)		kW	22/35				26/45
	Айналдыру моменті (Номиналды/Шың)		N.m	790/1258				305/623
	Рам қимасы (Төртбұрышты рам)			420420(Қосымша Z осі бағыттауыштары 400400, 450*450)				420*420
	Шпиндель конусы		/	BT50				BT50(Қосымша BBT40, HSK-A63)
АТС (Қосымша)	Құралдар саны		Т	24(40)				24(40)
	Макс. құрал диам. (Толық/Көрші)		mm	φ110/φ200				φ110/φ200
	Макс. құрал ұзындығы		mm	350				350
	Макс. құрал салмағы		kg	18				18
Жылдамдық	Беріліс жылдамдығының диапазоны (Кесу)		м/мин	8/8/8	8/8/8	6/6/6	6/6/6	8/8/8	8/8/8	6/6/6	6/6/6
	Жылдам жүріс жылдамдығы (X/Y/Z осі)		м/мин	12/15/15	10/15/15	10/15/15	10/15/15	12/15/15	10/15/15	10/15/15	10/15/15
Дәлдік	Орналасу дәлдігі (Масштабсыз/Масштабпен)	X	mm	0.027/0.023	0.032/0.028	0.036/0.032	0.041/0.037	0.027/0.023	0.032/0.028	0.036/0.032	0.041/0.037
		Y	mm	0.027/0.023				0.027/0.023
		Z	mm	0.018/0.014				0.018/0.014
	Қайталанғыштық (Масштабсыз/Масштабпен)	X	mm	0.017/0.015	0.02/0.018	0.023/0.021	0.025/0.023	0.017/0.015	0.02/0.018	0.023/0.021	0.025/0.023
		Y	mm	0.017/0.015				0.017/0.015
		Z	mm	0.012/0.011				0.012/0.011
Басқалар	Z осінің тепе-теңдігі		/	Гидравлика + азотты теңдестіру				Гидравлика + азотты теңдестіру
	СББ жүйесі		/	FANUC 0I-MF PLUS (Қосымша Siemens 828D)				FANUC 0I-MF PLUS (Қосымша Siemens 828D)
	Ауамен қамтамасыз ету	Flow	л/мин	300				300
		Қысым	MPa	0.6~0.8				0.6~0.8
	Жалпы электр қуаты		kVA	65				65
	Салқындатқыш сұйықтық багының сыйымдылығы		л	700				700
	Станок өлшемдері	Ұзындығы	mm	8015	10020	12164	14645	8015	10020	12164	14645
		Ені	mm	6634				6634
		Биіктігі	mm	5200(Z осі қосымша болғанда 5900)				5200(Z осі қосымша болғанда 5900)
	Станок қаптамасы		-	Жартылай қоршаулы металл қаңылтыр (тек жұмыс аймағы)				Жартылай қоршаулы металл қаңылтыр (тек жұмыс аймағы)

Ескертпелер:

1：G-V2530A、G-V2540A、G-V2550A、G-V2560A – 6000 айн/мин белдікті шпиндель (қосымша), айналдыру моменті 186/297 Н·м.

2：G-V2530Z、G-V2540Z、G-V2550Z、G-V2560Z – Толық автоматты тік бұрышты фрезерлік бастиек (қосымша), Y осі бойынша жүріс 3700 мм.

3：G-R2530B、G-R2540B、G-R2550B、G-R2560B – Z осінің төртбұрышты рамы (қосымша) (Z = 1000 мм, станок биіктігі 5600 мм; Z = 1250 мм, станок биіктігі 6300 мм).

4：G-R2530Z、G-R2540Z、G-R2550Z、G-R2560Z – Z осінің төртбұрышты рамы + автоматты тік бұрышты фрезерлік бастиек (қосымша) (Y осі бойынша жүріс 3700 мм; Z = 1000 мм, станок биіктігі 5600 мм; Z = 1250 мм, станок биіктігі 6300 мм).

Бұл беттегі ақпарат тек анықтама үшін берілген. Техникалық сипаттамалар мен мәліметтер өнімді жаңарту немесе жақсарту салдарынан өзгеруі мүмкін. Қосымша ақпарат алу үшін бізбен байланысыңыз.
