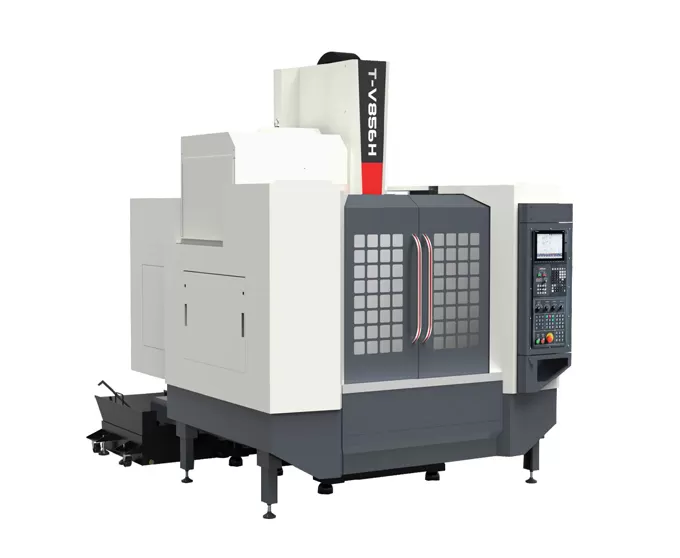

Name: HT-V856H жоғары жылдамдықты және жоғары дәлдікті тік өңдеу орталығы
Brand: Taikan Machine
Availability: InStock

HT-V856H Жылдамдығы жоғары және жоғары дәлдіктегі тік өңдеу орталығының сипаттамалары

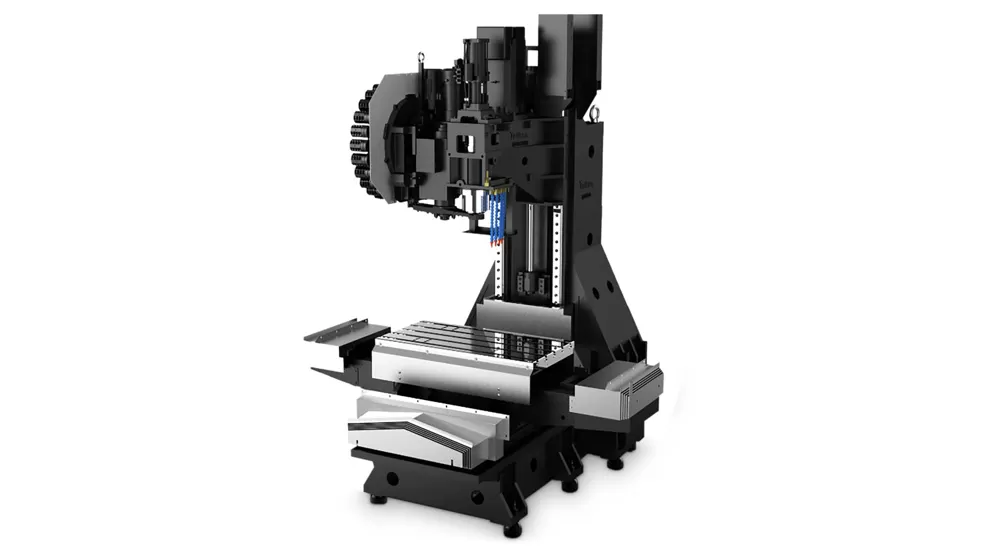

Машине құрылғысы

Машина жинақтау кестесі бар баған структурасы бар. Десят ескілді, ұқсат, өшірілген А- кескінді баған, Вибрациясыз бейбір және тәрісті қылды жылдамдығы

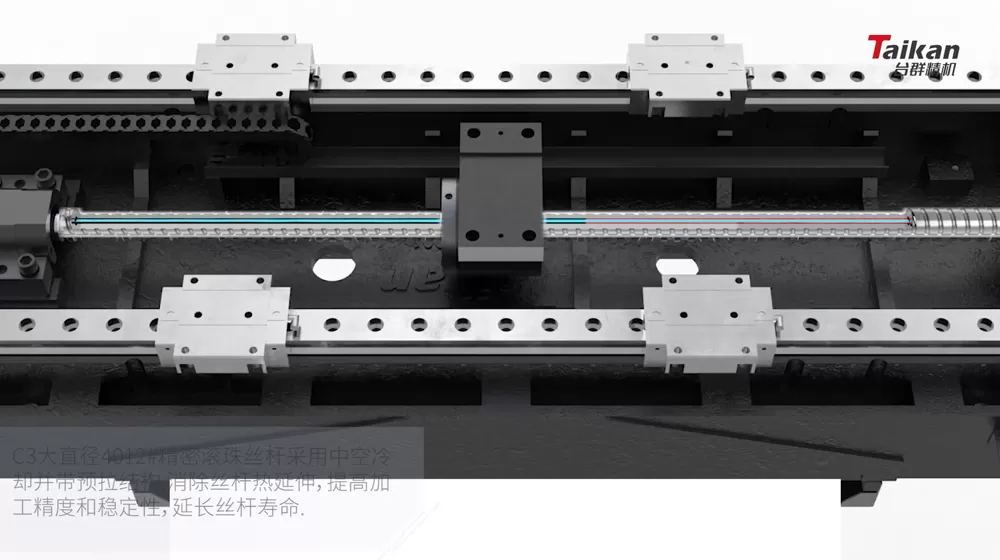

Шығу балық қимылдыweather forecast

Алдыңғы тексерген структурасы бар тіркесімді өшіріп, машинанын тексергенін арттырады. Өлшемді әдеттері өзің оқындықтайды.

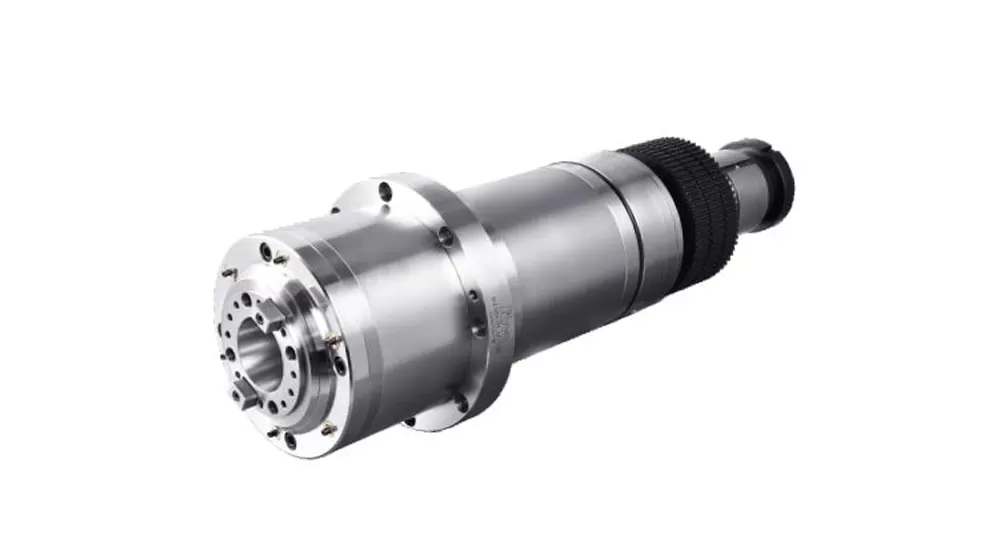

Сіздеу

Машина Тайкандан жоғарғы жылдамдық бірлікті бар, BT40-12000 rpm нүкте қосылымның шегі бар. Сыртқының борын лаберинт дизайны қолданады, әудейтін қимылдарды кетті, әңгіттерге келтіруге тоқтату.

Құралды журналы

Машина, Тайкандан 24 пек қадамдастыру және істеу мүмкіндіктермен билген журналы.

HT-V856H жоғары жылдамдықты және жоғары дәлдікті вертикалды өңдеу орталығының қолданылуы

Бұл станок орта және шағын көлемді қорап тәрізді компоненттер, пластиналар, дискілер, клапандар, корпустар және қалыптар сияқты күрделі бөлшектерді көп түрлі, шағын партиялы өңдеуге жарамды. Ол прецизионды бөлшектер, 5G өнімдері, металл бұйымдар, автокөлік бөлшектері және медициналық құрылғылар сияқты салаларда кеңінен қолданылады.

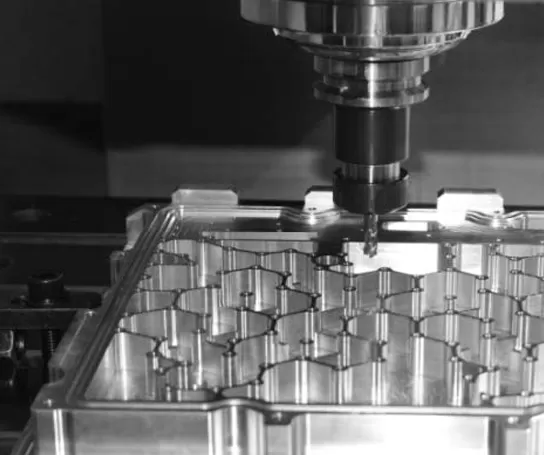

Жұмыс мысал 1

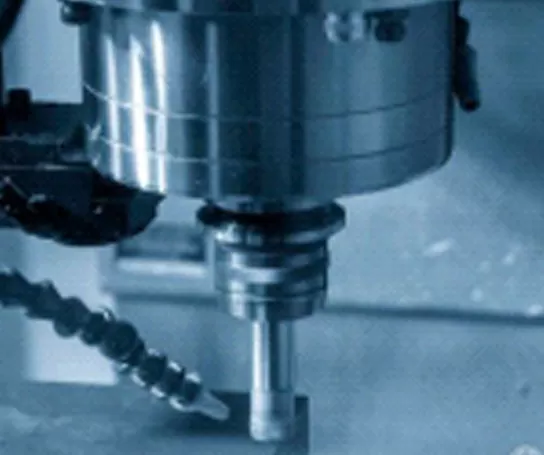

Жұмыс мысал 2Name

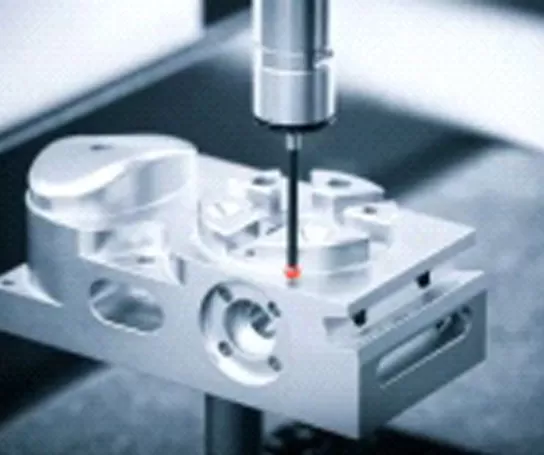

Жұмыс мысал 3Name

Жұмыс мысал 4Name

HT-V856H жоғары жылдамдықты және жоғары дәлдіктегі тік өңдеу орталығының техникалық сипаттамалары

Item			Unit	HT-V856H	Ескертпелер
Жүріс	Үстелдің жүрісі (X осі)		mm	800
	Суппорттың жүрісі (Y осі)		mm	550
	Шпиндель бабкасының жүрісі (Z осі)		mm	600
	Шпиндель мұрнынан жұмыс үстелінің бетіне дейінгі қашықтық		mm	125～725
	Шпиндель ортасынан баған бағыттауыш бетіне дейінгі қашықтық		mm	590
Жұмыс үстелі	Үстел өлшемі		mm	1000*500
	Макс. жүктеме (біркелкі жүктеме көтеру)		kg	450
	Т-ойық (ойық саны - ойық ені * аралық)		mm	5-18*100
Шпиндель	Қозғалтқыш қуаты (номиналды/қысқа уақытты)		kW	11/15
	Қозғалтқыш моменті (номиналды/қысқа уақытты)		N.m	52.5/118
	Жылдамдық диапазоны		айн/мин	50~12000 (Тікелей жалғанған)
	Шпиндель диаметрі		mm	φ150
	Шпиндель конусы		/	BT40
	Тойтарма сипаттамалары		/	P40T-I（MAS403）
Жылдамдық	Кесу беріліс жылдамдығының диапазоны		мм/мин	1-10000
Жылдамдық	X/Y/Z осьтерінің жылдам орын ауыстыру жылдамдығы		м/мин	30/30/30
Дәлдік	Орналасу дәлдігі (X/Y/Z)		mm	0.008	GB/T18400.4(Full travel)
Дәлдік	Қайталанушылық (X/Y/Z)		mm	0.005	GB/T18400.4(Full travel)
Аспаптар қоймасы	Аспап сыйымдылығы		pcs	24
	Макс. аспап салмағы		kg	7
	Макс. аспап ұзындығы		mm	250
	Макс. аспап диаметрі (толық / көрші бос)		mm	Φ75/Φ150
Басқалары	CNC жүйесі		/	Mitsubishi M80VB
	Ауа көзі	Flow	л/мин	≥280（ANR)
	Ауа көзі	Ауа қысымы	MPa	0.6~0.8
	Жабдық сыйымдылығы		KVA	25
	Салқындатқыш сұйықтық багының сыйымдылығы		л	300
	Станок өлшемі		mm	224031213026	XYZ осьтеріне сәйкес
	Салмағы (шамамен)		Kg	4600

Бұл беттегі ақпарат тек анықтама үшін. Сипаттамалар мен егжей-тегжейлер өнімді жаңарту немесе жетілдіру салдарынан өзгеруі мүмкін. Қосымша ақпарат алу үшін бізбен байланысыңыз.
