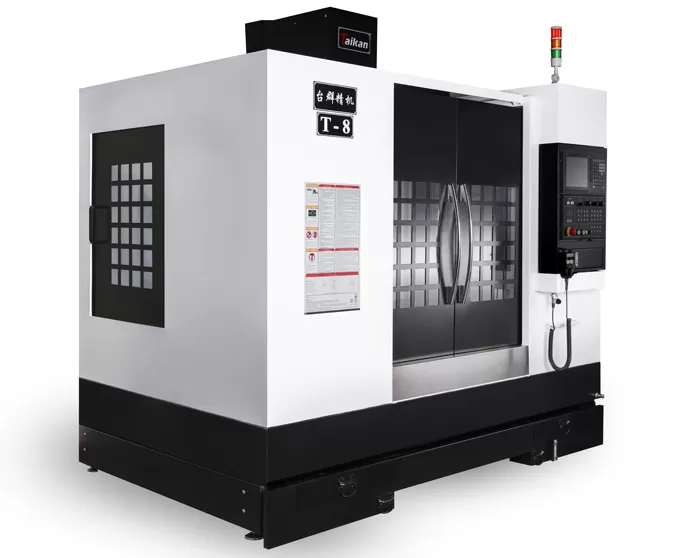

Name: HT-8 Boxway тік өңдеу орталығы
Brand: Taikan Machine
Availability: InStock

HT-8 Boxway тік өңдеу орталығының сипаттамасы

Машине құрылғысы

Жоғарғы жүктеу қадамдастыру мүмкіндігін тексеру үшін, жоғарғы доғарылды.

Жоғарғы рұқсаттардан жасалған.

Үш осі қоршау бағдарламасы

X, Y пен Z жәшілер әжесті тіркелген, терен бағдарламалар, PTFE (polytetrafluoroethylene) көттергімен біріктірілген жергілікті.

Бұл дизайны жоғарғы тықталды, әңгі тіс қадамдастыру үшін әңдетті.

Сіздеу

Төңгі ылдамдық бірлікті (BT40, 8000 r/ мин) лаберинт дизайны, әудейтін көмекті, Жүкілді тіркесімдерді келтіруге тоқтату.

Z- осі қатынаудыweather forecast

Көрсетілетін бағдарламалық көмектестері

Z- осінің жүктеу таңбашаларын ойлсау

HT-8 Boxway вертикальді өңдеу орталығының қолданылуы

Негізінен қалып жасау өнеркәсібінде қолданылады, сонымен қатар аэроғарыш, энергетикалық жабдықтар, автомобиль жасау, медициналық құрылғылар және басқа салаларда кеңінен қолданылады.

Жұмыс мысал 1

Жұмыс мысал 2Name

Жұмыс мысал 3Name

Жұмыс мысал 4Name

HT-8 Boxway Vertical Machining Center техникалық сипаттамалары

Item			Unit	HT-8	Ескертпелер
Жүріс	Үстел жүрісі (X осі)		mm	800
	Суппорт жүрісі (Y осі)		mm	500
	Бастиек жүрісі (Z осі)		mm	500
	Шпиндель ұшынан үстелге дейін		mm	130～630
	Шпиндель орталығынан колоннаға дейін		mm	500
Үстел	Үстел өлшемі		mm	1050×500
	Үстел жүктеме сыйымдылығы		kg	600
	T-саңылаулар (Саны-Ені×Қадамы)		mm	5-18×90
Шпиндель	Қозғалтқыш қуаты (Үздіксіз/30 мин)		kW	7.5/11
	Айналу жылдамдығы диапазоны		rpm	50～8000 (белдікті жетегі)
	Шпиндель диаметрі		mm	φ150
	Құрал ұстағыш түрі		–	BT40
	Тартқыш штифт түрі		–	P40T-I（MAS403）
Жылдамдық	Беріліс жылдамдығы диапазоны		mm/min	1-10000
Жылдамдық	Жылдам орын ауыстыру жылдамдығы (X/Y/Z)		m/min	16/16/16
Дәлдік	Орналасу дәлдігі (X/Y/Z)		mm	0.008	GB/T18400.4 (Full Travel)
Дәлдік	Қайталанушылық (X/Y/Z)		mm	0.005
Басқа	CNC жүйесі		–	Mitsubishi M80VA
	Ауамен қамтамасыз ету	Flow	L/min
	Ауамен қамтамасыз ету	Қысым	MPa
	Қуат талабы		kVA	25
	Салқындатқыш сұйықтық ыдысының сыйымдылығы		L	200
	Станок өлшемдері		mm	2710×2320×2740	X/Y/Z остерінің бағыттары
	Станок салмағы (шамамен)		kg	4950

Бұл беттегі ақпарат тек анықтама үшін берілген. Техникалық сипаттамалар мен мәліметтер өнімнің жаңартылуына немесе жетілдірілуіне байланысты өзгеруі мүмкін. Қосымша ақпарат алу үшін бізбен хабарласыңыз.
