Қорапты бағыттауыштар vs Сызықты бағыттауыштар: Ауыр жүктемелі кесу қажеттіліктеріңізге қай VMC конструкциясы сәйкес келеді?

Ауыр кесуге арналған тік өңдеу орталықтары (ТӨО) туралы айтқанда, бағыттауыш жүйесін таңдау маңызды. Taikan компаниясында біз қорапты бағыттауыштар мен сызықты бағыттауыштардың дәлдікке, жылдамдыққа және станоктың ұзақ қызмет етуіне айтарлықтай әсер ететінін түсінеміз. Дұрыс бағыттауышты таңдау тек өңдеу өнімділігіне ғана емес, сонымен қатар шеберханаңыздың инвестициялық қайтарымына да әсер етеді.

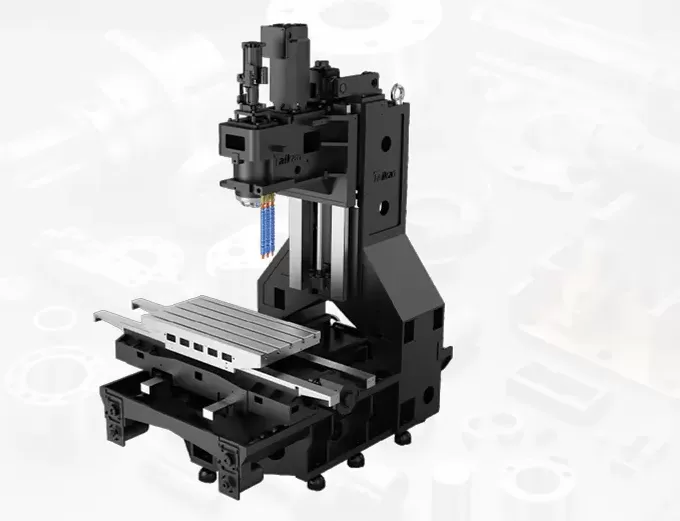

Қорапты бағыттауыштар дегеніміз не?

Қорапты бағыттауыштар (немесе қорап жолдары) станок станинасына тікелей біріктірілген сырғымалы бағыттаушы рельстер. Әдетте шойыннан жасалып, қолмен тырнап өңделеді, бұл бағыттауыштар жанасу бетін және діріл сіңіруін барынша арттыратын қатты тірек құрылымын құрайды.

Қорапты бағыттауыштардың негізгі артықшылықтары:

• Жоғары қаттылық пен тұрақтылық:қорапты бағыттауыш өңдеу орталығыауыр кесу және үлкен дайындамаларды өңдеу үшін өте қолайлы.

• Керемет жүктемені бөлу: эксцентриктік немесе жоғары күшті операциялар кезінде де дәлдікті сақтайды.

• Төзімділік: шойын, болат және соғылмалы бөлшектерге жақсы сәйкес келеді.

Сызықты бағыттауыштар дегеніміз не?

Сызықты бағыттауыштар (немесе сызықты қозғалыс бағыттауыштары, LM бағыттауыш жолдары) тегіс, үйкелісі төмен қозғалысты қамтамасыз ету үшін шарлар немесе роликтер сияқты домалау элементтерін пайдаланады. Үйкеліс коэффициенті 0,05-ке дейін төмен болғандықтан, сызықты бағыттауыштар дәлдік пен жылдамдықта жоғары нәтиже көрсетеді.

Сызықты бағыттауыштардың негізгі артықшылықтары:

• Жоғары жылдамдықты жұмыс:сызықты бағыттаушы рельс жүйесіқұралдың жылдам қозғалысы мен үдеуін қамтамасыз етеді.

• Дәл орналасу: автоматтандырылған өндіріс желілері мен көп осьті өңдеу үшін қолайлы.

• Энергия тиімділігі: азайтылған кедергі тегіс, бақыланатын операцияларға мүмкіндік береді.

Қорап жолы мен сызықты бағыттауыш: дұрыс ТӨО таңдау

Қорапты бағыттауыштар мен сызықты бағыттауыштар арасындағы шешім сіздің өндірістік талаптарыңызға байланысты:

Бағыттауыштардың CNC станоктарында қолданылуы

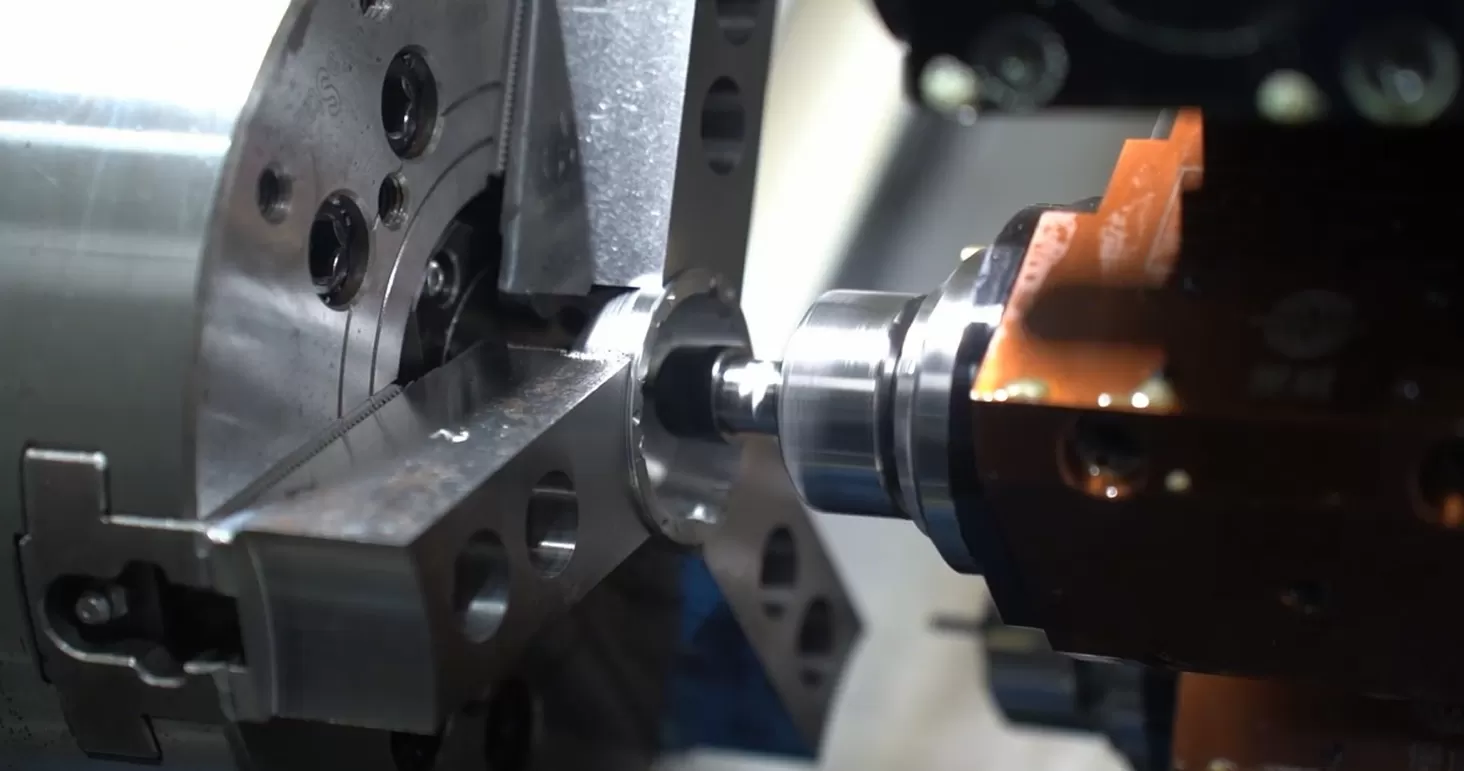

• Сызықты бағыттауыш CNC токарлық станок: жоғары жылдамдықты дәл қиғаш бағыттауышhigh precision cnc latheқалыптар мен алюминий компоненттері үшін.

• Токарлық және фрезерлік орталықтардағы бағыттауыштар: ауыр кесу, құралдың қызмет ету мерзімін ұзарту және бет сапасы үшін маңызды.

• Станоктарға арналған сырғымалы бағыттауыштар: қайталанатын циклдарда тегіс және дәл қозғалысты қамтамасыз етеді.

• Сызықты бағыттауышты тік өңдеу орталықтары: оператордың минималды араласуымен автоматтандырылған өндірісті қамтамасыз етеді.

Бағыттауышты таңдау неге маңызды?

Дұрыс бағыттауышты таңдау келесіге әсер етеді:

1. Өңдеу дәлдігі: дұрыс бағыттауышты таңдау жүктеме кезінде ауытқуды болдырмайды.

2. Жұмыс жылдамдығы: сызықты бағыттауыштар жылдам өндірістік циклдарды жеңілдетеді.

3. Станоктың ұзақ қызмет етуі: қорап жолдары діріл мен ауыр күштерді сіңіріп, қызмет ету мерзімін ұзартады.

4. Энергия тиімділігі: сызықты бағыттауыштар үйкелісті азайтып, энергия тұтынуды төмендетеді.

Ауыр болатпен, шойынмен немесе үлкен дайындамалармен жұмыс істейтін өндірушілер үшін қорапты бағыттауыштар таңдаулы нұсқа болып қала береді. Жеңілірек материалдармен жоғары көлемді, дәлдікті қажет ететін тапсырмалар үшін сызықты бағыттауыштар жақсы нәтиже көрсетеді.

Taikan бағыттауыш шешімдеріндегі сараптамасы

Жетекші бірі ретіндеChinese CNC manufacturers, Taikan әртүрлі өндірістік талаптарды қанағаттандыру үшін жобаланған қорапты, сызықты немесе гибридті бағыттауыш жүйелері бар теңшелген тік өңдеу орталықтарын ұсынады. Өңдеу тиімділігін оңтайландыруға дайынсыз ба? Бүгін Taikan-мен хабарласып, CNC бағыттауыштарыңыздың талаптарын талқылаңыз және шеберханаңыз үшін ең жақсы ТӨО конструкциясын зерттеңіз.

FAQs

С1: Қорапты бағыттауыштар мен сызықты бағыттауыштардың айырмашылығы неде?

Ж: Қорапты бағыттауыштар ауыр кесу үшін жоғары қаттылықты ұсынады, ал сызықты бағыттауыштар төмен үйкеліспен жоғары жылдамдықты дәлдікті қамтамасыз етеді.

С2: Сызықты бағыттауыштар ауыр кесуге жарамды ма?

Ж: Сызықты бағыттауыштар дірілге сезімтал және ауыр, жоғары күшті өңдеуге аз жарамды. Мұндай тапсырмалар үшін қорап жолдары таңдалады.

С3: CNC станокта қорапты және сызықты бағыттауыштардың екеуі де бола ала ма?

Ж: Иә, гибридті конфигурациялар ауыр жүктемелі осьтерде тұрақтылық үшін қорап жолдарын, ал жоғары қозғалысты осьтерде жылдамдық үшін сызықты бағыттауыштарды пайдаланады.

С4: CNC өңдеуде сызықты бағыттауыш дегеніміз не?

Ж: Сызықты бағыттауыш – CNC станоктары үшін тегіс, дәл және жоғары жылдамдықты сызықты қозғалысты қамтамасыз ететін домалау элементті бағыттауыш жүйесі.

С5: Бағыттауышты таңдау өңдеуге қалай әсер етеді?

Ж: Бұл дәлдікке, жылдамдыққа, құралдың қызмет ету мерзіміне, энергия тұтынуға және жалпы станоктың ұзақ қызмет етуіне әсер етеді.
