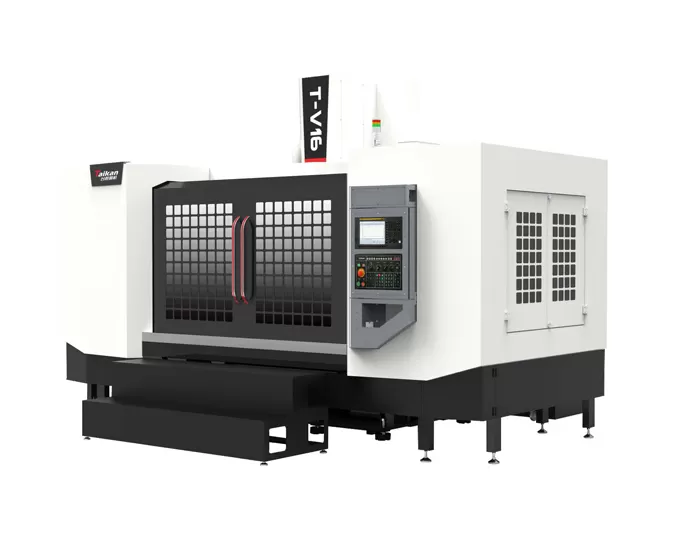

HT-V16 жеңіл кесу тік өңдеу орталығы

Жүріс

Үстел жүрісі (X осі)

mm

1600

Сүйеу жүрісі (Y осі)

mm

650

Шпиндель бабкасының жүрісі (Z осі)

mm

590

Шпиндель ұшынан үстел бетіне дейінгі қашықтық

mm

100-690

Шпиндель ортасынан бағана бағыттаушы бетіне дейінгі қашықтық

mm

707

Жұмыс үстелі

Үстел өлшемі

mm

1700*650

Макс. жүктеме (біркелкі жүктеме кезінде)

kg

800

Т-ойық (ойық саны - ойық ені * арақашықтық)

mm

5-18*125

Шпиндель

Қозғалтқыш қуаты (номиналды/қысқа мерзімді)

kW

7.5/11

Қозғалтқыштың айналдыру моменті (номиналды/қысқа мерзімді)

N.m

35.8/95.5

Айналу жылдамдығы диапазоны

айн/мин

20-12000

Шпиндель диаметрі

mm

Ф150

Шпиндель конусы

/

BT40

Тойтарма сипаттамалары

/

1-15000

Жылдамдық

Кесу беріліс жылдамдығы диапазоны

мм/мин

30/36/36

X/Y/Z осьтері бойынша жылдам орын ауыстыру жылдамдығы

м/мин

0.015

Дәлдік

Орналасу дәлдігі (X/Y/Z)

mm

0.008

GB/T18400.4（Толық жүріс）

Қайталану дәлдігі (X/Y/Z)

mm

0.01

Аспаптар дүкені

Аспап сыйымдылығы

pcs

0.006

Макс. аспап салмағы

kg

24

Макс. аспап ұзындығы

mm

7

Макс. аспап диаметрі (толық / көрші бос кезде)

mm

250

Басқалары

Z осінің теңгергіш салмағы

Ф75/Ф150

CNC жүйесі

/

Mitsubishi M80VB

Ауа көзі

Flow

л/мин

≥280（ANR）

Ауа қысымы

MPa

0.6-0.8

Жабдық қуаты

KVA

25

Салқындатқыш багының сыйымдылығы

л

400

Машина өлшемдері

mm

4000*3900(баспалдақтарды қосқанда)*2950

X*Y*Z осьтеріне сәйкес

Салмағы (шамамен)

Kg

7850
