Төмен биіктік экономикасына арналған CNC өңдеу шешімдері: Ұшқышсыз ұшу аппараттары мен eVTOL компоненттерін өндіруді қайта анықтау

«Төменгі биіктіктегі экономика» стратегиялық жаһандық шепке көтерілген сайын, ұшқышсыз ұшу аппараттары (ҰҰА) мен электрлік тік көтерілу және қону (eVTOL) ұшақтарының қарқынды дамуы заманауи логистика мен қалалық ұтқырлықты қайта қалыптастыруда. Бұл төңкерістің өзегінде аса жеңілдік талаптарын ымырасыз механикалық тұтастықпен теңестіретін құрылымдық компоненттерге деген сұраныс жатыр.

Taikan Machineжоғары деңгейлі интеллектуалды жабдықтар саласындағы көшбасшы ретінде төменгі биіктіктегі ұшу аппараттарының негізгі құрылымдық элементтеріне бейімделген кешенді CNC өңдеу шешімдерін ұсынады. Терең техникалық тәжірибені озық өндірістік процестермен біріктіре отырып, біз серіктестерімізге жоғары дәлдікке, жоғары тиімділікке және тұрақты жаппай өндіріске қол жеткізуге мүмкіндік береміз.

Материалдық күрделілік пен құрылымдық қаттылықты игеру

Төменгі биіктіктегі ұшу аппараттарының компоненттері аэроғарыштық сортты алюминий қорытпаларын, титанды, көміртекті талшықты композиттерді және жоғары берікті тот баспайтын болатты қоса алғанда, әртүрлі жоғары өнімді материалдарды талап етеді. Taikan Machine бұларды өңдеудің үш негізгі саласына бөледі, олардың әрқайсысы максималды өткізу қабілеті мен дәлдікке оңтайландырылған.

1. Күрделі қуыс құрылымдары: 4-осьті интеграциямен жоғары жылдамдықты тиімділік

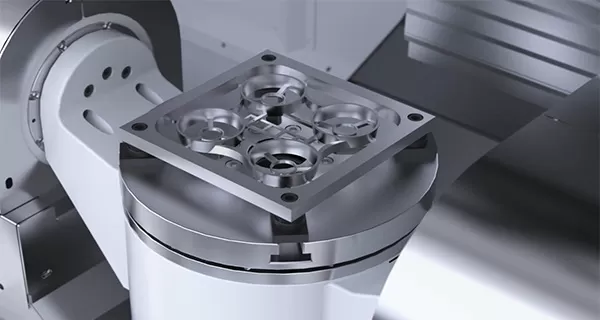

Ұшақ қаңқалары, аккумулятор корпустары және рамалық құрылымдар көбінесе жұқа қабырғалы геометриялармен, терең қуыстармен және салмақты азайтуға арналған күрделі ұяшықтармен сипатталады. Дәстүрлі өңдеу құралдың дірілімен және шамадан тыс цикл уақыттарымен жиі қиналады.

Taikan шешімі: T-500S / T-600S сериялы жоғары жылдамдықтыбұрғылау өңдеу орталығыЖоғары тиімді металл кесуге арналған бұл станоктар ҰҰА рамаларын өндірудің негізі болып табылады.

• Тербелістерді басу және бет тұтастығы: Жоғары қаттылық төсек құрылымдары мен 24 000 айн/мин жететін тікелей жетекті шпиндельдері бар T-сериясы жұқа қабырғалы өңдеу кезінде резонансты тиімді түрде басады. Бұл қалта түбі мен бүйір қабырғаларында жоғары сапалы бет тазалығын қамтамасыз етіп, екінші ретті қолмен жылтырату қажеттілігін азайтады.

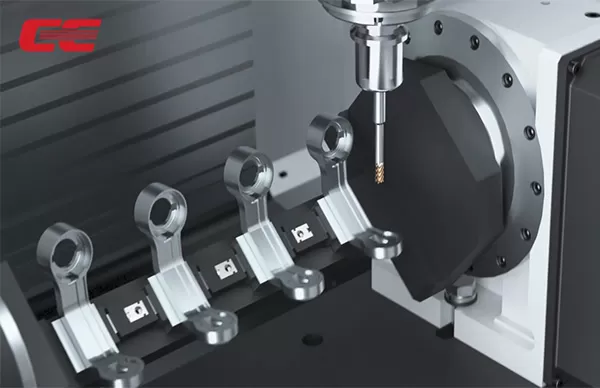

• 4-осьті бір уақытта өңдеу: Жоғары дәлдікті айналмалы үстелдерді біріктіру арқылы біз стандартты 3-осьті өңдеуден 4-осьті көпқырлы өңдеуге көшеміз. Қозғалтқыш тіреуіштері мен иінтірек жалғағыштары сияқты компоненттер үшін бұл бір бекітуде көпжақты фрезерлеу мен бұрғылауға мүмкіндік беріп, жалпы тиімділікті 30%-дан астамға арттырады.

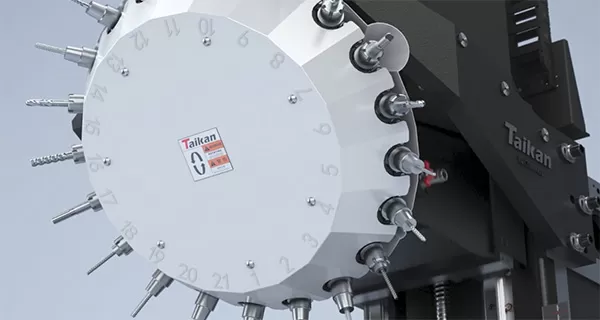

• Жылдам құрал басқару: 21 құралға арналған жоғары сыйымдылықты дүкен және жоғары жылдамдықты АҚА (автоматты құрал ауыстырғыш) күрделі қуыс жұмыстарына қажетті жүздер, бұрғылар мен крандар сияқты жиі құрал ауыстыруларды қамтамасыз ете отырып, кесуге жатпайтын уақытты азайтады.




2. Аэродинамикалық геометриялар: 5-осьті бір уақытта дәлдік

Еркін пішінді беттері, терең бұрышты қуыстары және күрделі кеңістіктік ерекшеліктері бар компоненттер аэродинамикалық өнімділік үшін өте маңызды. Кәдімгі көп бекітулі өңдеу ұшу тұрақтылығын бұзатын жинақталған қателіктерді тудырады.

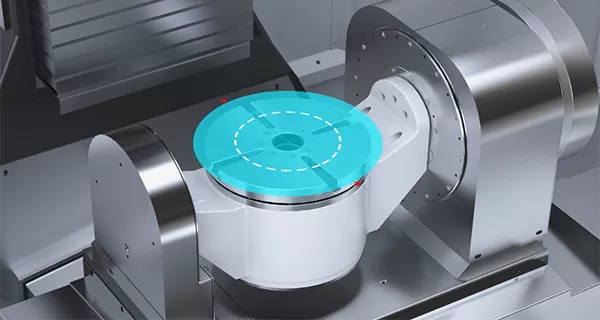

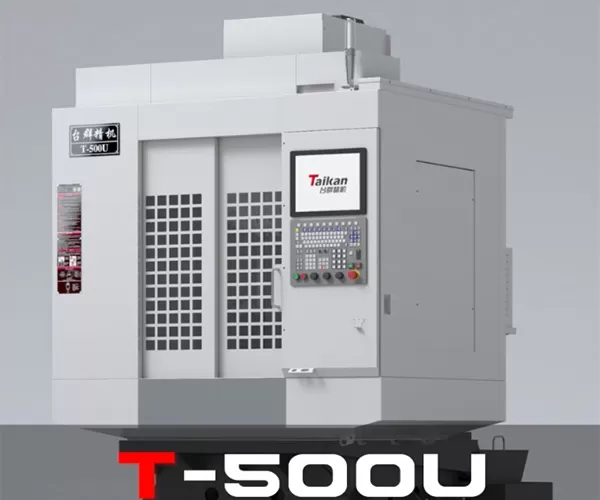

Taikan шешімі:T-500U 5-осьті бір уақытта бұрғылау және кранмен жұмыс істеу өңдеу орталығы«Бесік типті» еңкейтпелі-айналмалы құрылымды (A/C осьтері) пайдалана отырып, бұл5 осьті өңдеу орталығыең күрделі геометриялар үшін «Бір операцияда дайын» өңдеуге қол жеткізеді.

• Оңтайландырылған құрал қалпы: 5-осьті байланыс құралдың күрделі қисықтарға қатысты идеал кесу бұрышын сақтауын қамтамасыз етеді. ҰҰА айналмалы қаптамалары мен аэродинамикалық қабықтары үшін бұл көп бекітулерден туындайтын «шың іздерін» немесе «қосылыс сызықтарын» жойып, ұшу тиімділігі үшін маңызды тегіс ауысуларды қамтамасыз етеді.




• Кедергілерді болдырмау арқылы жоғары қаттылық: Өңделетін дайындаманы еңкейту мүмкіндігі бекітпелермен кедергі жасамай, қысқа, неғұрлым қатты кесу құралдарын пайдалануға мүмкіндік береді. Қысқа құралдар ауытқу мен дірілді, әсіресе титан немесе жоғары берік алюминий сияқты қиын материалдарды өңдеу кезінде айтарлықтай төмендетеді.




• Ұшу жүйелері үшін кеңістіктік дәлдік: Ұшуды басқару сенімділігін қамтамасыз ету үшін қозғалтқышты орнату орындары аса жоғары кеңістіктік төзімділіктерді талап етеді. T-500U ұшу аппаратының қозғалтқыш жүйесі үшін тұрақты механикалық негізді қамтамасыз етуге қажетті жоғары дәлдікті координаттық басқаруды ұсынады.




3. Дәл айналмалы бөлшектер: жоғары тұрақты швейцарлық типтегі токарлық өңдеу

ҰҰА қозғалтқыш жүйелері мен ұшуды басқару жүйелері жоғары жіңішкелік коэффициенттерімен және тығыз төзімділіктермен сипатталатын көптеген кіші диаметрлі біліктер мен түйреуіштерге сүйенеді.

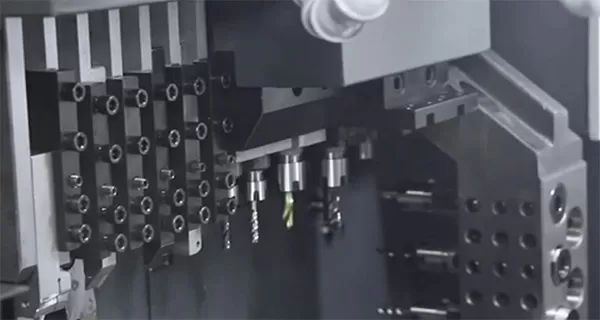

Taikan шешімі: ST-2031 / ST-2631 сериялы швейцарлық типтегі CNC токарлық станоктар ST сериясы жіңішке, жоғары дәлдікті айналмалы компоненттердің жоғары көлемді өндірісі үшін арнайы жасалған.

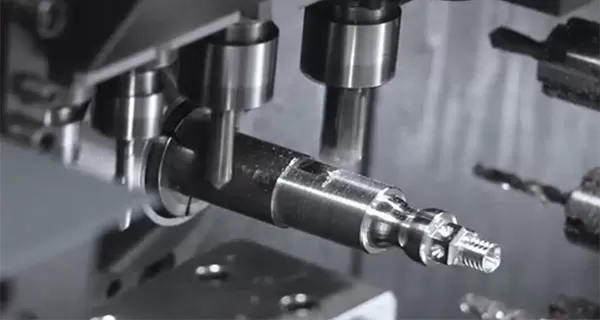

• Бойлық өңдеу шеберлігі: Жылжымалы алдыңғы бабка мен бағыттаушы втулка тірегін пайдалану арқылы кесу нүктесі тіреу нүктесіне тұрақты түрде жақын қалады. Бұл ҰҰА-да қолданылатын ұзын, жұқа қозғалтқыш біліктері мен жетек түйреуіштерін өңдеу кезінде жиі кездесетін дайындаманың ауытқуын іс жүзінде жояды.




• Ерекше материалдық әмбебаптылық: Қозғалтқыштың ішкі бөліктері үшін 316L тот баспайтын болатты немесе беріліс түйреуіштері үшін жоғары берік легірленген болаттарды өңдеуге қарамастан, ST сериясы тәулік бойы өндіріс циклдарында тұрақты өлшемдік дәлдік үшін қажетті термиялық тұрақтылық пен қатты архитектураны қамтамасыз етеді.




Тұтынушы анықтайтын табысқа жету

Taikan Machine-де біз төменгі биіктіктегі экономиканың болашағы өндірістің қарапайымдылығына, дәлдігіне және масштабталуына байланысты екенін түсінеміз. Жоғары жылдамдықты бұрғылау мен 5-осьті бір уақытта фрезерлеуден бастап дәл токарлық өңдеуге дейінгі өңдеу шешімдерінің толық экожүйесін ұсына отырып, біз серіктестерімізге бәсекелес жаһандық нарықта көшбасшылық ету үшін қажетті технологиялық инфрақұрылымды береміз.

Taikan Machine: Қозғалыстағы дәлдік, ұшудағы кемелдік.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
