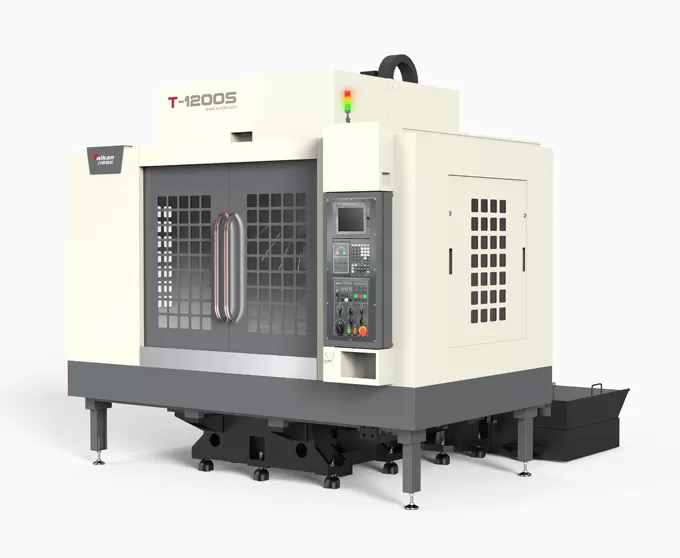

HT-1200S жоғары жылдамдықты және жоғары тиімді дөңгелек ступицасын өңдеу орталығы

Қозғалыс

Үстел қозғалысы (X осі)

mm

1200

Суппорт қозғалысы (Y осі)

mm

550

Шпиндельдік бабка қозғалысы (Z осі)

mm

450

Шпиндель ұшынан үстел бетіне дейінгі қашықтық

mm

125~575

Шпиндель орталығынан бағана бағыттаушы бетіне дейінгі қашықтық

mm

632

Үстел

Үстел өлшемі

mm

1300*550

Макс. жүктеме

kg

500

Т-ойық (ойық саны - ойық ені * аралық)

mm

5-18*100

Шпиндель

Қозғалтқыш қуаты (номиналды/қысқа уақыт)

kW

3.7/5.5

Қозғалтқыш моменті (номиналды/қысқа уақыт)

N.m

14.1/21

Шпиндель қозғалтқышының жылдамдығы

rpm

20-20000

Шпиндель конусы

/

BT30

Жылдамдық

Кесу беріліс жылдамдығының диапазоны

мм/мин

1-15000

X/Y/Z осьтерінің жылдам орын ауыстыру жылдамдығы

м/мин

36/36/36

Дәлдік

Орналасу дәлдігі (X/Y/Z)

mm

0.01

GB/T 18400.4 (Толық жүріс)

Қайталанғыштық (X/Y/Z)

mm

0.006

Құралдар қоймасы

Құрал сақтау сыйымдылығы

pcs

21

Құралдың макс. салмағы

kg

3

Құралдың макс. ұзындығы

mm

250

Құралдың макс. диаметрі (толық / көрші бос)

mm

Ф60/Ф80

Басқа

CNC жүйесі

Mitsubishi M80VB

Ауа көзі

Flow

л/мин

≥200（ANR）

Ауа қысымы

MPa

0.6-0.8

Жабдықтың қуаты

kVA

15

Салқындатқыш сұйықтық багінің макс. сыйымдылығы

л

330

Станок өлшемі

mm

2850*3300*2850

X*Y*Z осьтеріне сәйкес

Салмағы (шамамен)

kg

5000
