CNC өңдеуде дәлдік пен нақтылықты қалай жақсартуға болады?

Жоғары дәлдікті талап ететін салаларда — мысалы, жоғары деңгейлі жабдық өндірісі, дәл қалып жасау және аэроғарыш саласы — микрондық деңгейдегі өңдеу қабілеті өнімнің өнімділігі мен қызмет ету мерзімін тікелей анықтайды. Алайда, тұрақты жоғары дәлдік кездейсоқ қол жетпейді. Бұл — станоктың ішкі сипаттамаларын, жылулық ортаны басқаруды, кесу процесінің стратегияларын және онлайн-тұйық кері байланысты қамтитын жүйелі инженерлік пән. Алдыңғы қатарлы көпшілікке танымалcnc machine tool manufacturersжоғары деңгейлі зерттеулер, әзірлеу және өндіріс саласында маманданған, Taikan дәлдіктің барлық негізгі өлшемдері бойынша өңдеу дәлдігін арттыру үшін қолданылатын терең әдістер мен озық техникалық тәжірибелерді жүйелі түрде баяндайды.

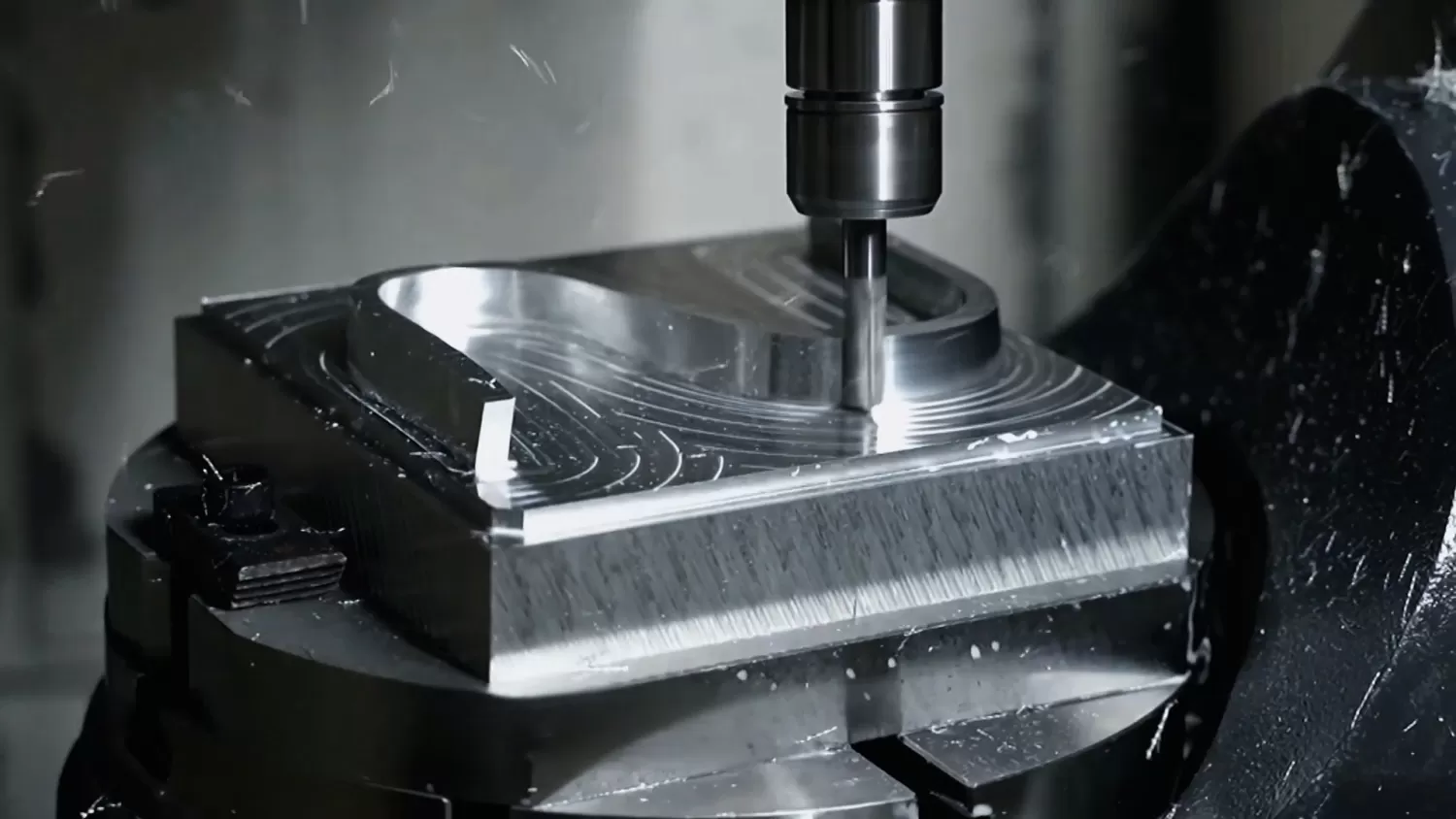

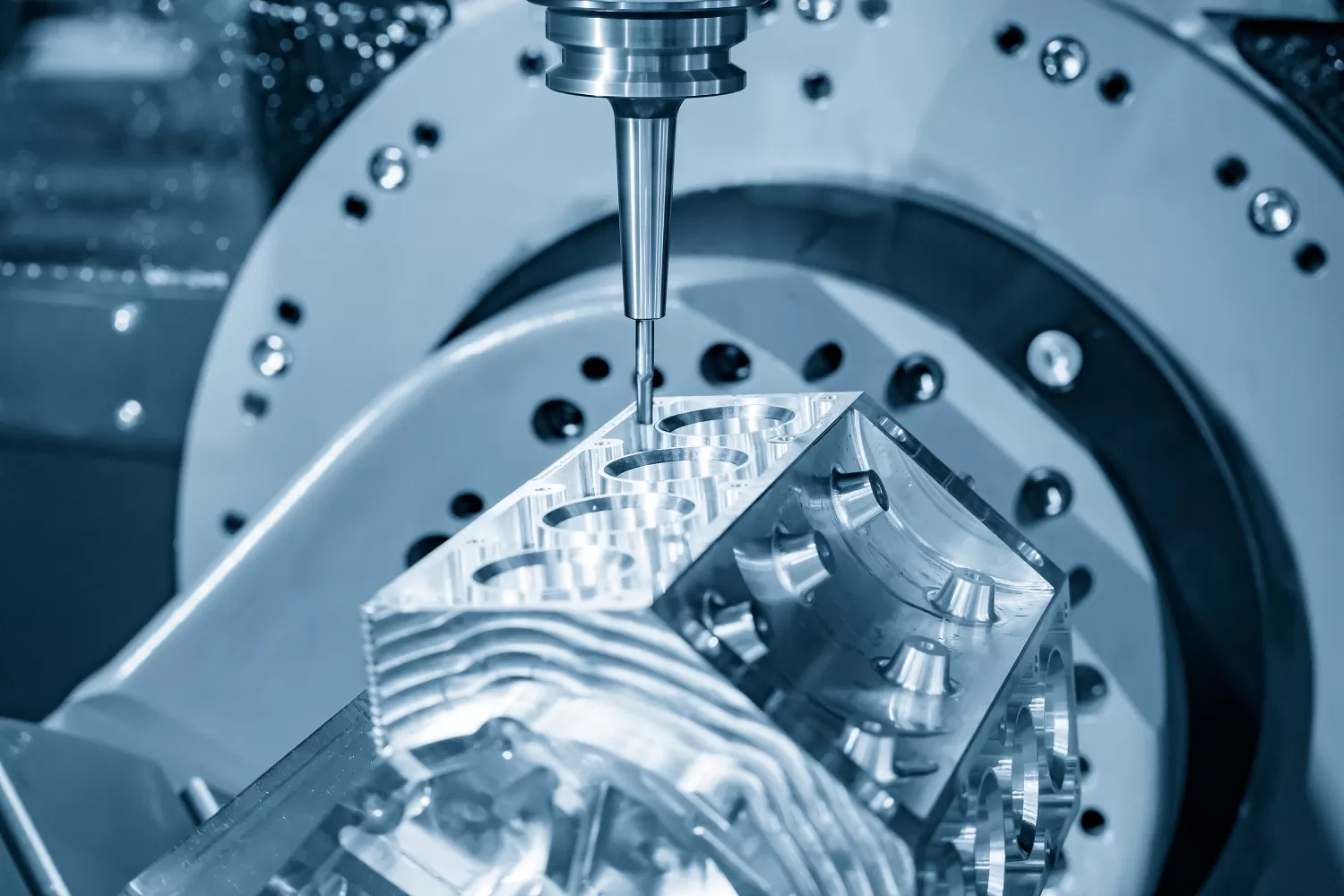

Өңдеу дәлдігін түсіну: Макро геометриядан микро бет тұтастығына дейін

Өңдеу дәлдігі тек бөлшектің нақты геометриялық параметрлері мен оның жобалық мәндері арасындағы сәйкестік дәрежесін ғана емес, сонымен қатар өлшемдік дәлдікті, пішін дәлдігін, орналасу дәлдігін және микро-геометриялық беттік текстураны да қамтиды. Дәл өңдеу контекстінде дәлдікке ұмтылу жай ғана рұқсат етілген шектен тыс шығып, беттік қалдық кернеу күйлері және бет асты зақымдануын басқару сияқты қызмет ету мерзімін анықтайтын жасырын көрсеткіштерге жетеді.

CNC өңдеу дәлдігіне әсер ететін факторларды терең талдау

Микрондық деңгейдегі дәлдікті жақсарту үшін қате көздерін қатаң түрде жіктеу қажет. Көзге көрінетін геометриялық қателіктерден тыс, келесі жасырын факторлар көбінесе дәлдіктің жоғалуының негізгі себебі болып табылады.

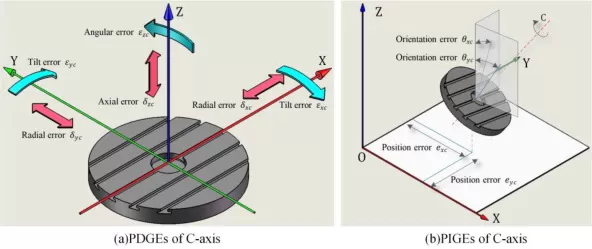

1. Станоктың геометриялық қателіктері және кинематикалық қателіктер

Станоктың геометриялық дәлдігі өңдеу дәлдігінің негізі болып табылады. Бағыттауыштардың түзулігі мен тікбұрыштылығы, сондай-ақ айналмалы осьтердің радиалды соғуы мен осьтік ығысуы кинематикалық тізбек арқылы дайындама контурына тікелей әсер етеді. Көптеген монтаждау жағдайлары көрсеткендей, ұзақ пайдалану және іргетастың шамалы ығысуынан кейін көптегенvertical CNC machinesстаноктардың статикалық дәлдік көрсеткіштері зауыттық стандарттардан айтарлықтай ауытқиды, дәлдіктің төмендеуі негізінен тұрақсыз монтаждау іргетастары мен ішкі құрылымдық кернеулердің босатылуынан туындайды. Көлемдік қателіктерді компенсациялау технологиясы лазерлік интерферометрлер мен шарикті өлшеуіштерді қолдана отырып, станоктың 21 геометриялық қателік компонентін (әрбір сызықтық осьтің орналасу, түзулік, бұрыштық қателіктері және осьтер арасындағы тікбұрыштылық) дәл картаға түсіріп, CNC жүйесінде нақты уақыт режимінде кеңістіктік векторлық түзетулерді жүзеге асыра алады. Бұл станоктың ішкі дәлдігін арттырудың негізгі техникалық құралы болып табылады.

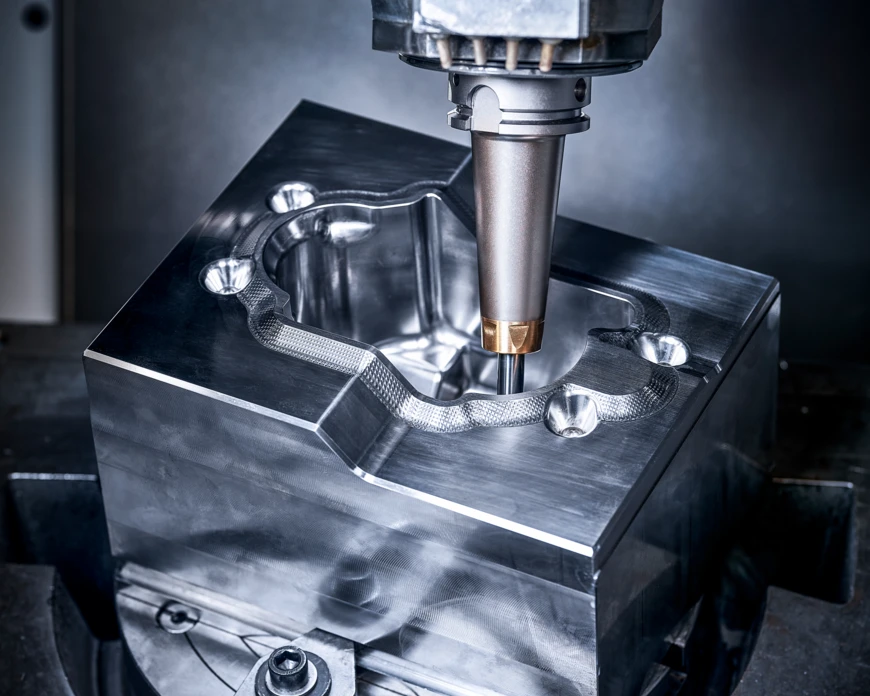

2. Жылулық деформация — Дәлдіктің көрінбейтін жауы

Температураның ауытқуы дәл өңдеуде дәл модельдеу ең қиын қате көзі болып табылады. Шпиндель подшипниктерінің үйкеліс жылуы, шарикті-бұрандалы жұптағы шарлардың араласу жылуы, кесу аймағының жылуы және цехтағы қоршаған орта температурасының градиенттері станок құрылымының термо-серпімді деформациясын тудырады. Әсіресе, шарикті-бұранда температура көтерілуі салдарынан осьтік жылулық кеңейген кезде, жартылай тұйық контурлы басқару жағдайында нақты орын ауыстыру мен командалық позиция арасында тікелей ауытқу пайда болады, бұл сериялық өндірісте өлшемдердің біртіндеп ығысуына әкеледі. Жетілдірілген жылулық тұрақтылық шешімдеріне мыналар жатады: қуыс өзекті бұранданы салқындату және дәл шпиндель майының айналымын температуралық басқару, маңызды құрылымдық орындарда температура датчиктерін орнату және нақты уақыттағы жылулық қателіктерді компенсациялау модельдерін құру, бұл станоктың ұзақ үздіксіз жұмыс кезінде микрондық деңгейдегі жылулық тұрақтылықты сақтауын қамтамасыз етеді.

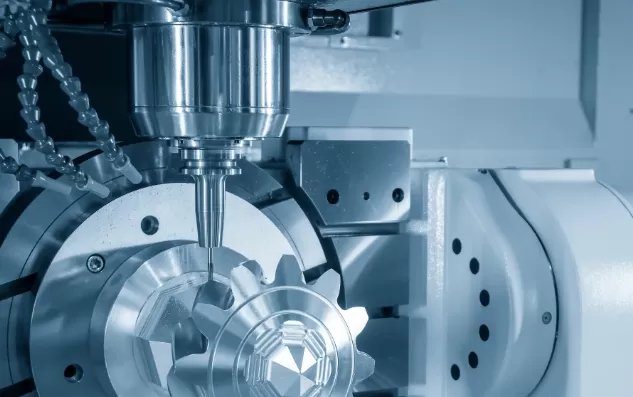

3. Кері бос жүріс және серво-динамикалық артта қалу

Кері бос жүріс — координаталық осьтің бағыты өзгерген кезде пайда болатын, жетек тізбегіндегі механикалық саңылаулар мен серпімді деформациядан туындайтын жоғалған қозғалыс. Жартылай тұйық контурлы серво жүйеде шарикті-бұрандалы жұптан кейінгі механикалық саңылаулар позиция контурының кері байланысынан тыс қалады және тікелей орналасу қателіктеріне айналады, бұл дөңгелек интерполяцияның квадранттық ауысуларында тән кері бос жүріс шыңдарын (квадранттық гличтер) тудырады. CNC жүйесінің кері бос жүрісті компенсациялау параметрлерін қолдану негізгі түзетуді қамтамасыз етеді, ал жоғары деңгейлі шешімдер кері бос жүріс аймағын физикалық түрде жою және қатаң екі бағытты қайталануды қамтамасыз ету үшін тікелей жетекті қозғалтқыштарға немесе қос жетекті алдын ала күштеуі бар механикалық құрылымдарға бағытталған.

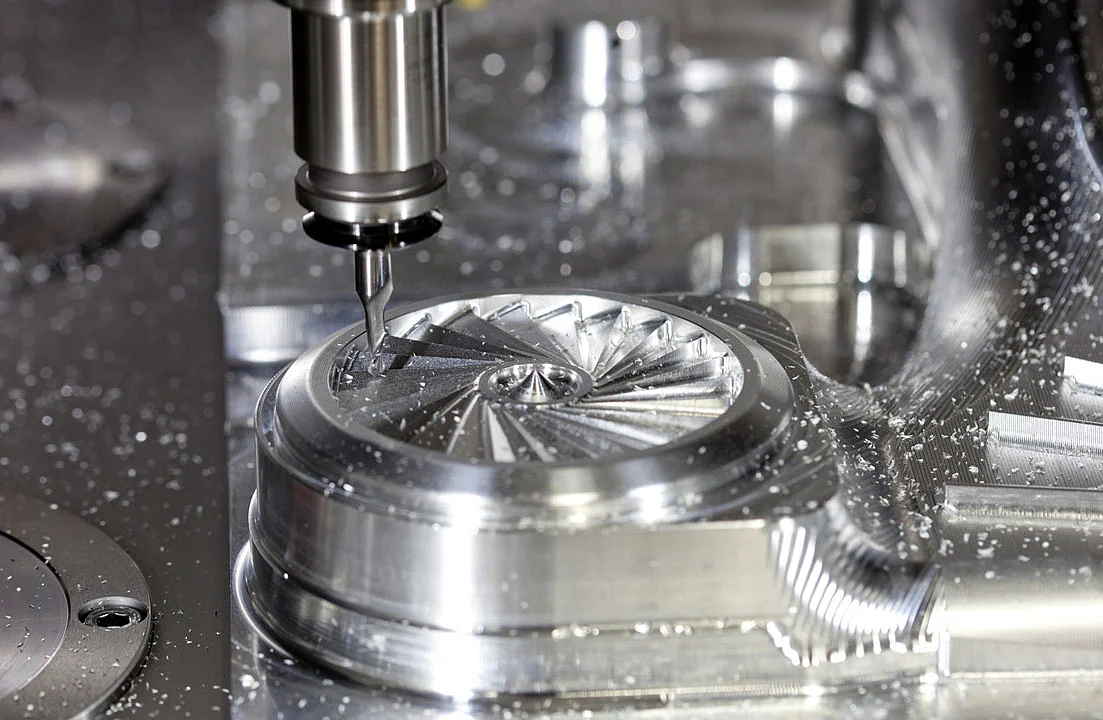

4. Жетек тізбегінің қаттылығының жеткіліксіздігінен туындайтын динамикалық қателіктер

Жетек тізбегінің бұралу қаттылығы кері бос жүрістің әсерін күшейтіп қана қоймай, жоғары жылдамдықты интерполяция кезінде бақылау қателігін арттырады, дөңгелек кесулердегі квадранттық шығыңқылықтар мен контурдың бұрмалануын күшейтеді. Жетек тізбегінің қаттылығын арттыру үшін қос гайкалы алдын ала күшелген шарикті-бұрандалы жұптарды, жоғары бұралу қаттылығы бар муфталарды және тиісті серво-инерциялық сәйкестікті пайдалану қажет, бұл командалық айналдыру моментінің сызықты берілуін қамтамасыз етеді және микро-тербелістерден туындаған беттік толқындылықты басады.

Өңдеу дәлдігін арттырудың процестік стратегиялары мен тәжірибелері

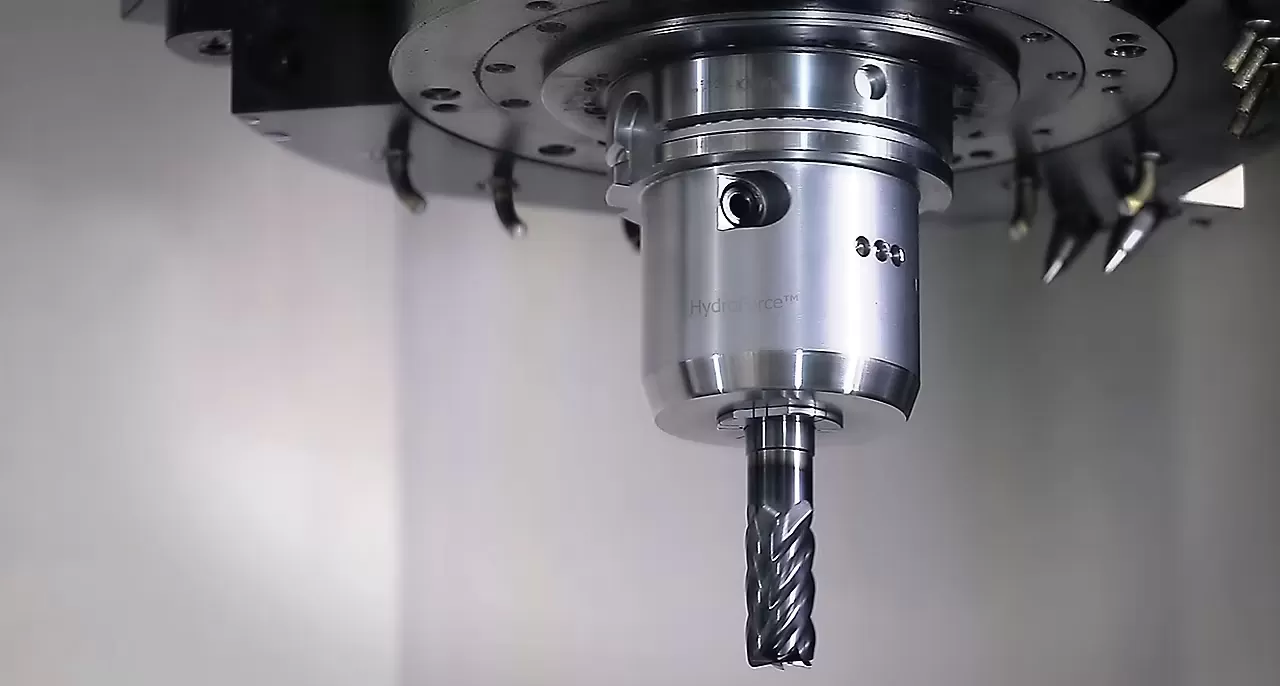

1. Кіру және шығу жолдарының нақты жобалануы

Кесуші құралдың дайындамаға кіру және одан шығу тәсілі беттегі іздерге және жиек дәлдігіне тікелей әсер етеді. Контурға лездік кернеу әсерін болдырмау үшін тангенциалды доғалы кіру/шығу жолдарын қолдану керек. Кіру кезіндегі беру жылдамдығы біркелкі реттелуі тиіс, кесу қабаттары арасында кідіріс іздерін қалдыратын кенет үзілістерсіз ауысу керек. Сонымен қатар, тұрақты кесу жүктемесі жол стратегияларын (токарлық өңдеу үшін тұрақты беттік жылдамдықты басқару және фрезерлеу үшін бейімделген беру жылдамдығы) қабылдау кесу күштерін тұрақты етіп ұстайды және кенет өзгерістерден туындайтын құрал ауытқуын болдырмайды.

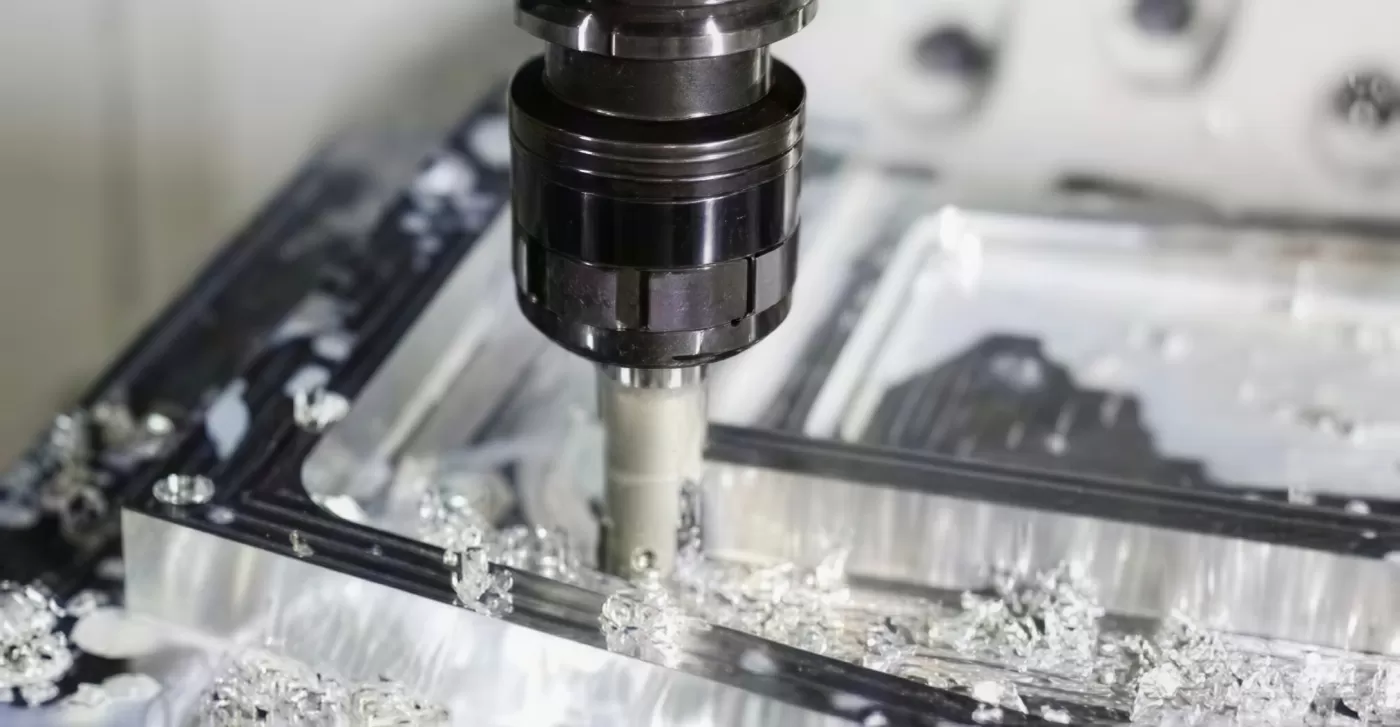

2. Кесу әдістері мен стратегияларын ғылыми таңдау

Аяқтау өңдеуінде қарсы фрезерлеуге қарағанда ілеспе фрезерлеуге артықшылық беру керек, өйткені ол кесу күштерін үстелге бағыттайды, дірілді басады және жоғары сапалы бет береді. Білікті токарлық өңдеуде, үйлесім іздерін жою үшін бір құрал барлық үздіксіз контурлық элементтерді (сыртқы диаметрлер, беттер және доғалы ауысулар) орындауы тиіс. Үзік беттер үшін құрал кедергісінен туындайтын жергілікті геометриялық сатыларды болдырмау үшін сырттан ішке қарай реттелген токарлық өңдеу дәйектілігін сақтау керек. Доғалы беттерді өңдеу кезінде кішірек құрал ұшы радиусын таңдау радиалды кесу күшін тиімді түрде азайтып, контур дәлдігін жақсартады.

3. Жоғары тиімді дәл құралдар мен құрал ұстау жүйелерін қолдану

Кесуші құрал — дәл өндірістің соңғы орындаушы буыны. Жетілдірілген жабынды қатты қорытпа, CBN немесе керамикалық пластиналарды пайдалану кесу күштері мен жылуды айтарлықтай азайтады. Құралды станокпен байланыстыратын интерфейс те маңызды: термо-отырғызу және гидравликалық құрал ұстағыштар ≤3 мкм радиалды соғуды қамтамасыз етеді және жоғары қаттылықты конустық интерфейспен бірге жоғары айналу жылдамдықтарында тұрақты құрал концентрлігін қамтамасыз етеді. Бұл айна бетті фрезерлеу мен жоғары дәлдікті тесік өңдеуге қол жеткізудің маңызды алғышарты.

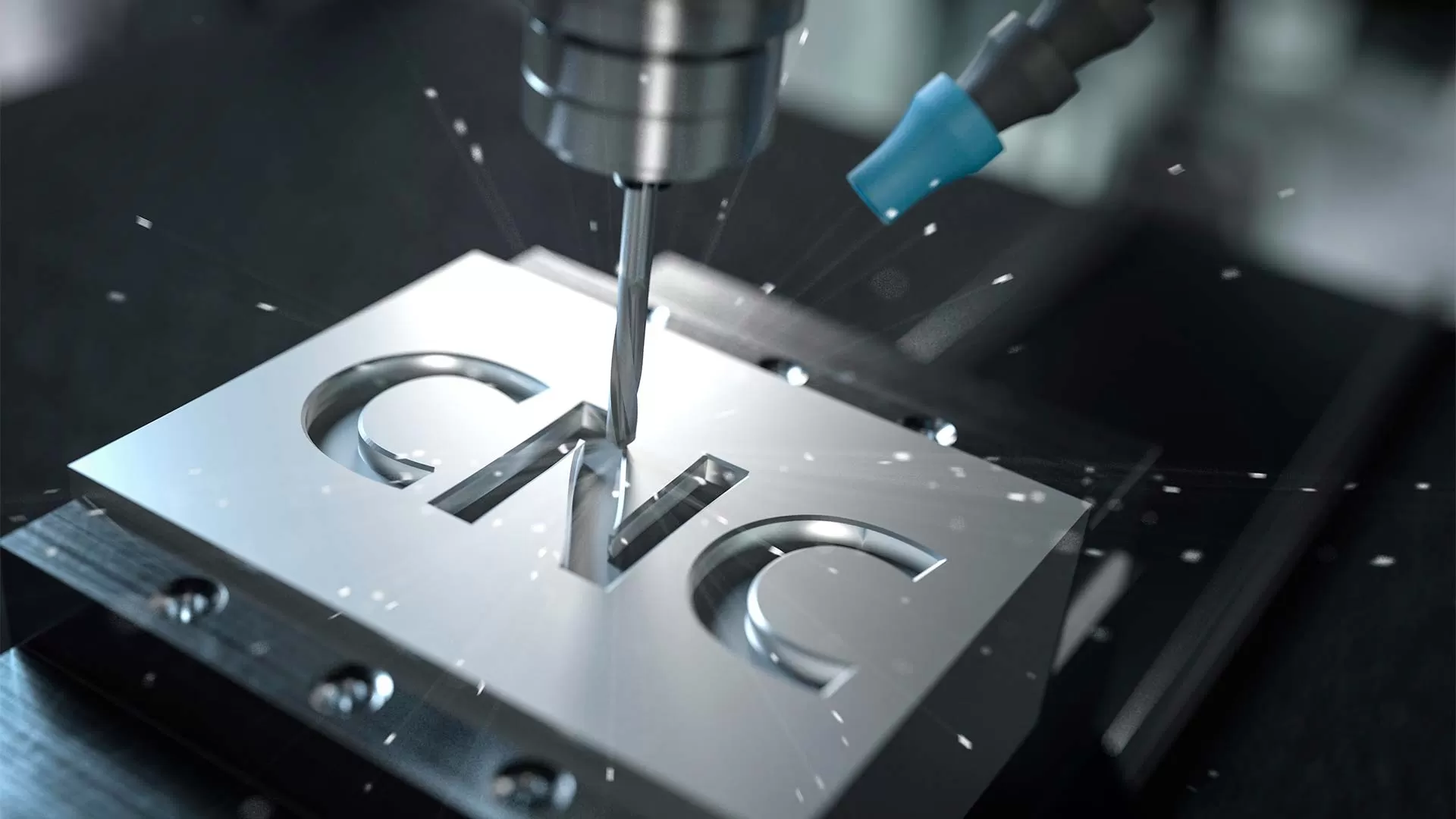

4. Станоктағы өлшеу және автоматты құрал баптау жүйелерін біріктіру

Цифрлық тұйық контур — тұрақты дәл өндіріске қол жеткізудегі серпіліс. Станоктағы өлшеу жүйесін терең біріктіру арқылыавтоматты дайындама базасын туралау және координат жүйесін дәл орнату, сондай-ақ маңызды элементтерді процесте бақылау арқылы өлшем ығысуын нақты уақытта анықтау және координат жүйелерін немесе құрал түзетулерін автоматты түрде жаңарту мүмкін болады. Үйлестірілген автоматты құрал баптау зонды құрал ұзындығы мен диаметрін жылдам өлшейді, құрал сынуын анықтайды және тұйық контурлы құрал параметрлерін басқару жүйесін құрады, бұл кесу емес уақытты күрт қысқартып, ақаулы өнімді жояды.Taikan machine tools

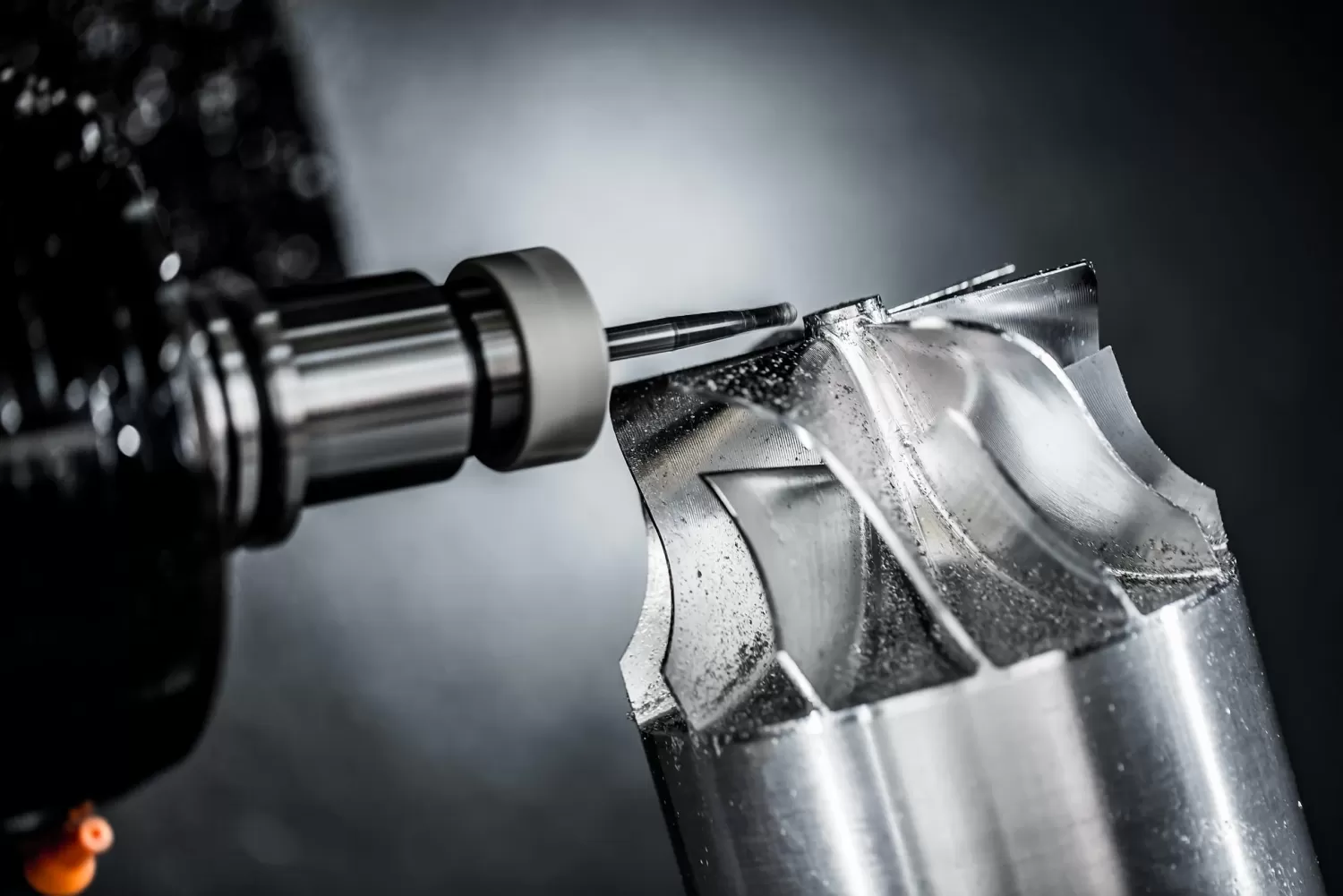

5. Жоғары сапалы бағдарламалау арқылы дәлдікті оңтайландыру

CNC бағдарламасы тек қозғалысты басқарып қана қоймай, дәлдік стратегиясын да алып жүреді. Тамаша CAM бағдарламалау келесі әдістерді қолдануы керек:

• Тегіс интерполяция және алдын ала басқару: NURBS қисық сәйкестендіру арқылы CNC алдын ала қарау блоктарының жоғары санымен үйлестіріп, үдеу мен серпінді шектеу арқылы бұрыштық артық кесу мен станок дірілін болдырмайды.

• Интеллектуалды бұрыштық баяулау: өткір ауысуларда беру жылдамдығын автоматты түрде оңтайландырып, таза және дәл контурды сақтайды.

• Макро бағдарлама және зондты біріктіру: зондты дәйекті элементтерді бақылау үшін шақыратын және өлшенген қателер негізінде құрал түзетулерін автоматты түрде қолданатын макро бағдарламалар жазу бейімделген өңдеуге мүмкіндік береді, осылайша процестің мүмкіндік индексін (Cpk) айтарлықтай арттырады.

Қорытынды

CNC өңдеу дәлдігін арттыру статикалық дәлдікке бір ғана назар аударудан электр-механикалық-жылулық байланысты талдауды, процестік жүйенің қаттылық сәйкестігін, онлайн-тұйық контурлы өлшеуді және интеллектуалды компенсацияны біріктіретін көпөлшемді жүйелік инженерияға айналды. Жоғары деңгейлі CNC станок өндірушісі ретінде Taikan дәл өндіріс процестерін интеллектуалды метрология технологияларымен терең біріктіруге үнемі күш салады, бұл әлемдік пайдаланушыларға станоктардан дайын бөлшектерге дейінгі толық дәлдік шешімдерін ұсынады және өндіріс саласына ондаған микроннан шынайы микрондық дәлдікке шешуші секіріс жасауға мүмкіндік береді.
