Name: HDH-100S көлденең өңдеу орталығы
Brand: Taikan Machine
Availability: InStock

DH-100S көлденеңнің атауы

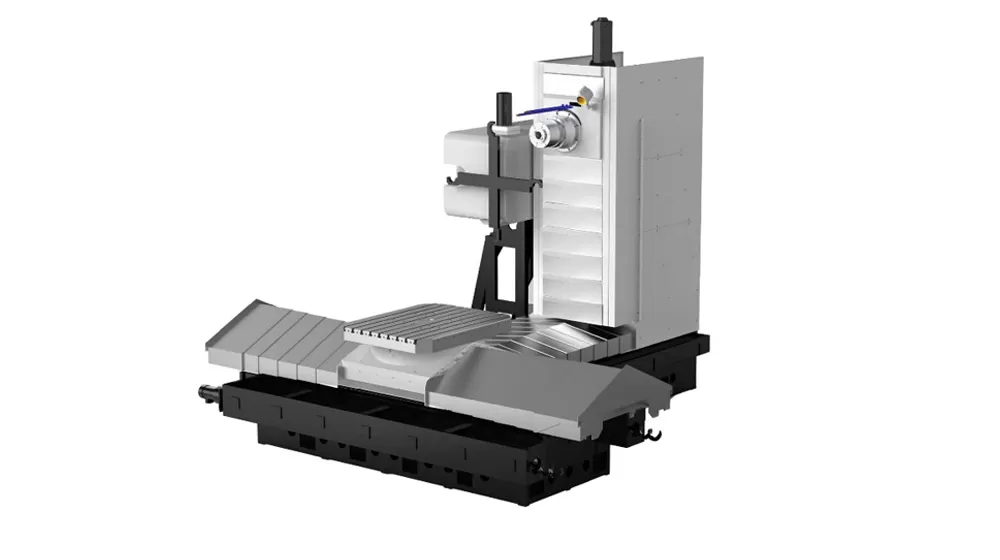

Өлшем түрі компоненттері құрылғысы

Z- ості бағанның T- пішімінің құрылғысы толығымен көмегілікті толық кестесін ұлғайта Φ2000мм деген максимум бағдарламас диаметрімен, ол қату түрің компоненттерінің компонентін бақылауды.

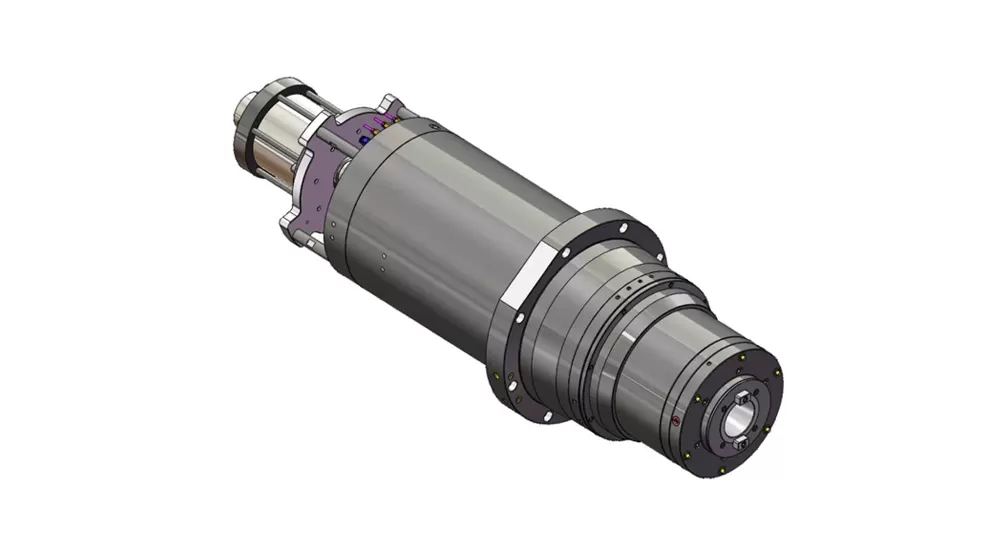

Жоғарғы- Торк електрикалык сіндл жүйесі

БТ 50 елктектрикалы сызықтан, автоматты түрде бірге ауыстыру. есептеу жылдамды және жоғарғы тоқтау үшін әрекеттерді тірке алатын. Сыртқыша жылдамды, жоғарғы әңгісті және төмөнкі істемейді.
Стандартты қадамдастыру әңгісті тіркеу жүйесінің қадамдастыру қадамдастырды, Өшірілген операцияларды тіркесімдерді тіркесімдерді доғару
Көрсенде, әрбір әрекет шарттарды жасауға етіп істеу үшін әрекет параметрлері бар.

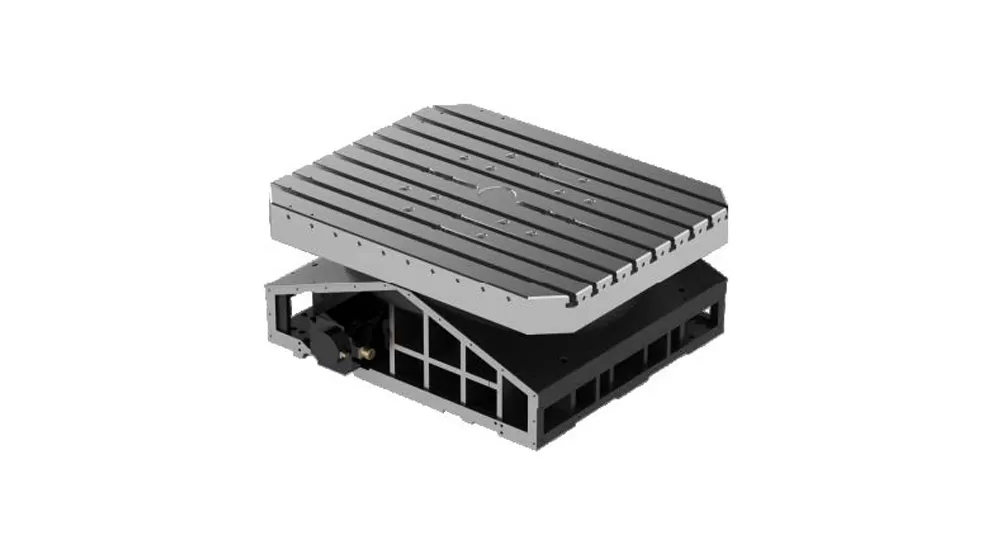

Қосымша Cam ротар кесте

Жүйелік тіркелеу үшін гиdraулиялық көңілетін модулімен біріктірілгендер қолданады тіркелген, Интерфейсің қуаттандықтату және вибрация ендіру
CNC түрің бағдарламалық кесте қимылдан камерының тездеу тездейтін дисциплін әдетті жүктелген контакттар Көңірегегі, Жоғары, жылдамды, нөл қайту, нөл қайту, әңгі жүктеу мүмкіндігі.
Қосымша, жоғарғы дыяқ директ беру кесте бар, Жоғарғы фрейм дұрыс дұрыс моторы, чоң- диаметр жоғарғы жинақтау кесте сақталғаны, және әдетті дұрыс және қимылдықты үшін Renishaw рұқсаттары.

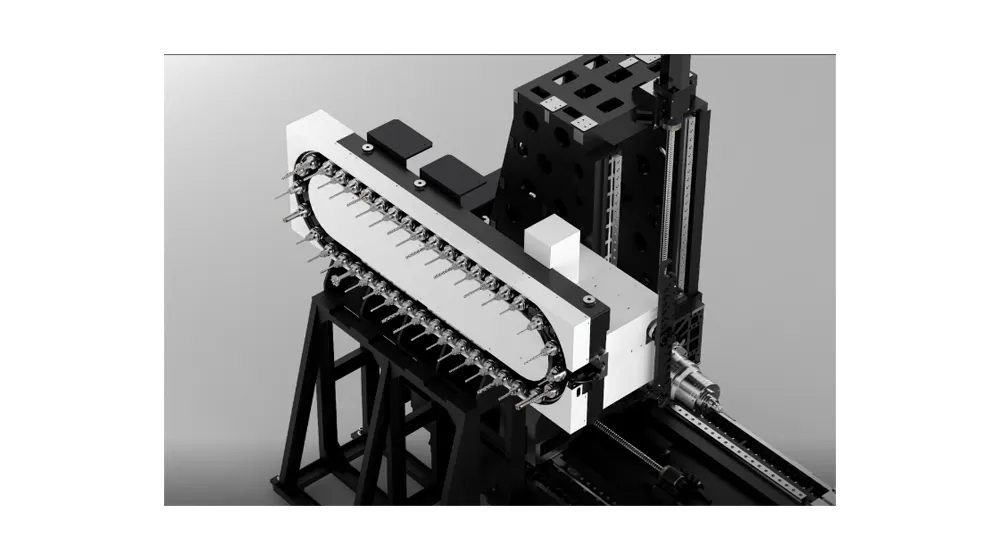

40t тіркесім түрі

DH-100S көлденеңнің қолданбасы

Бірақ құралы, автомобили, энергия, мәлімет және балықтар сәйкестік армада құрылғылар үшін қолданылады. Бұл маңы түрі және шұл түрі компоненттерді компоненттерді істеу үшін істей.

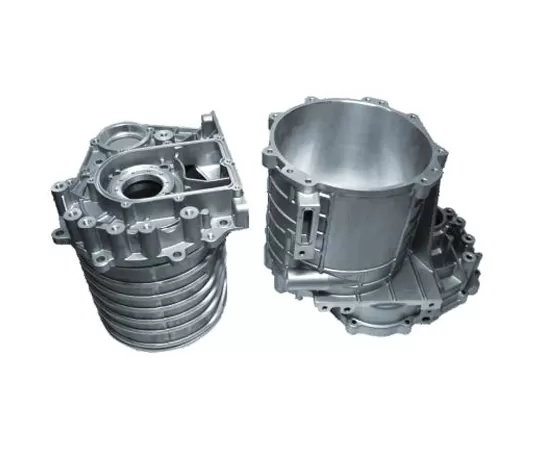

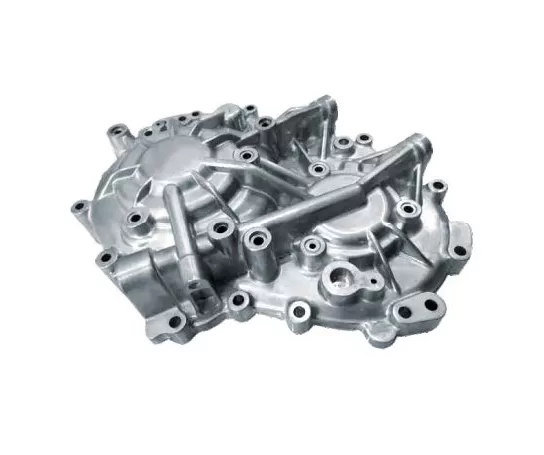

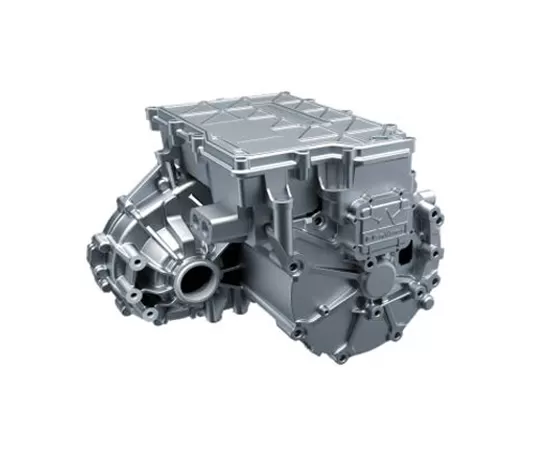

Жұмыс мысал 1

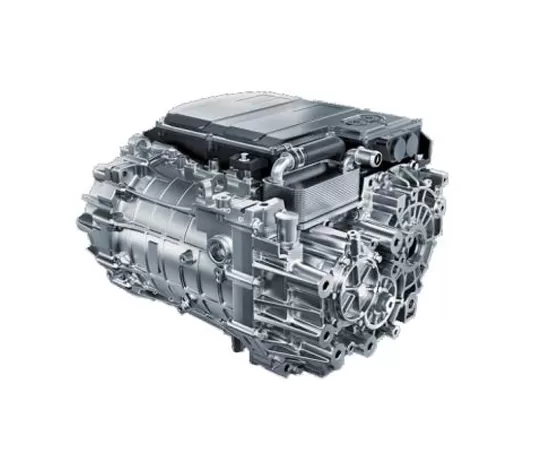

Жұмыс мысал 2Name

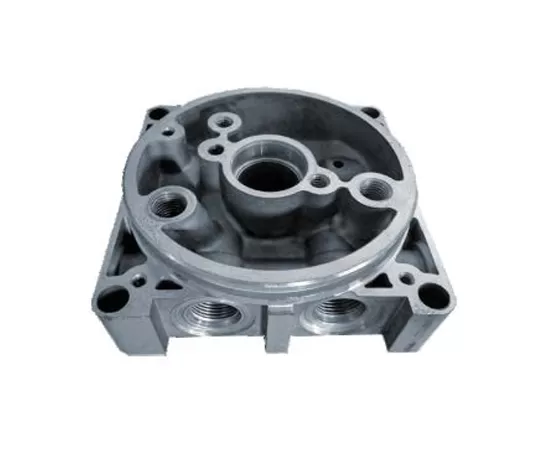

Жұмыс мысал 3Name

Жұмыс мысал 4Name

Жұмыс мысал5

HDH-100S көлденең өңдеу орталығының техникалық сипаттамалары

Name			Unit	HDH-100S	Ескертпе
Жүріс	X/Y/Z		mm	2000/1300/1200
	Шпиндель ұшынан үстел ортасына дейінгі арақашықтық		mm	350-1550
	Шпиндельден үстел бетіне дейінгі арақашықтық		mm	150-1450
	Өңделетін бөлшектің макс. өлшемі		mm	φ2000×1300
Үстел	Size		mm	1000*1250
	Макс. жүктеме		kg	5000
	Т-тәрізді ойықтар (ойықтар саны × ойық ені × аралық)		mm	9×22×100
	Мин. орнату бірлігі		°	0.001
Шпиндель	Қуат (S1/S6 15%)		kW	28/42
	Айналу моменті (S1/S6 15%)		Nm	334/630
	Айналу жиілігі		r/min	10000
	Конус		-	BT50
Жылдамдық	Беріліс осьтерінің қозғалтқыш қуаты		kW	6.4/5.4/6.4/5.4
Жылдамдық	X, Y, Z осьтерінің жылдам жүрісі		m/min	24/24/24
Дәлдік	Орналасу дәлдігі (X/Y/Z)		mm	X/Y/Z: 0.012 (торсыз), 0.01 (тормен) B: 10”, 8” (тормен)	VDI3441
Дәлдік	Қайталану орналасу дәлдігі (X/Y/Z)		mm	X/Y/Z: 0.008 (торсыз), 0.006 (тормен) B: 8”, 6” (тормен)	VDI3441
Аспаптар қоймасы	Сыйымдылығы		T	40
	Аспап ұзындығы		mm	500
	Аспап диаметрі		mm	125/250
	Аспап салмағы		kg	18

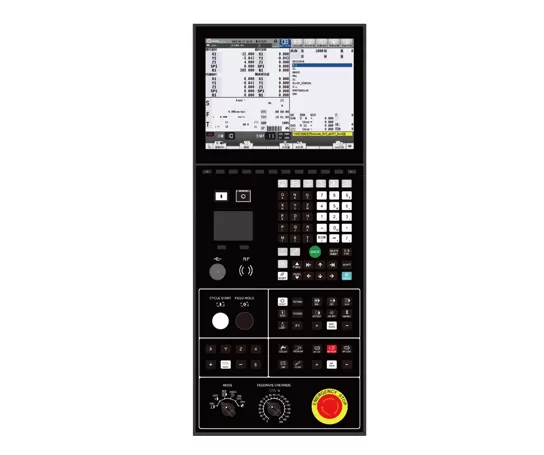

Басқа	Жүйе		-	Siemens 828D
	Ауа көзі	flow	L/min	500 (ANR)
	Ауа көзі	Қысым	MPa	0.6~0.8
	Жалпы электр қуаты		KVA	65
	Өлшемдері (ҰЕБ)		mm	7130×4812×4125
	Жалпы салмағы		kg	19000

Бұл беттегі ақпарат тек анықтама үшін берілген. Өнімді жаңарту немесе жетілдіру себептерімен техникалық сипаттамалар мен мәліметтер өзгеруі мүмкін. Қосымша ақпарат алу үшін бізге хабарласыңыз.
