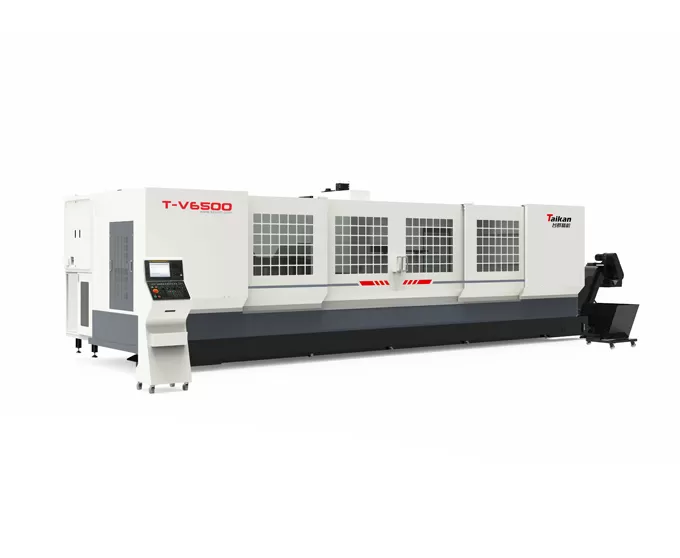

HT-V6500 Қозғалмалы Бағаналы Профильді Өңдеу Орталығы

Жүріс

Үстел жүрісі (X осі)

mm

6500

Суппорт жүрісі (Y осі)

mm

550

Шпиндель бабкасының жүрісі (Z осі)

mm

550

Шпиндель ұшынан үстелге дейінгі қашықтық

mm

150-700

Үстел

Үстел өлшемі

mm

6500*550

Макс. жүктеме

Kg

1000

Т-ойық (саны-ені*аралығы)

mm

5-18*100

Шпиндель

Қозғалтқыш қуаты (номиналды/қысқа уақытты)

kW

7.5/11

Қозғалтқыштың айналу моменті (номиналды/қысқа уақытты)

N.m

35.8/95.5

Шпиндельдің айналу жиілігі

rpm

20-12000

Шпиндель диаметрі

mm

Ф150

Шпиндель конусы

/

BT40

Жылдамдық

Кесу беріліс жылдамдығының диапазоны

mm/min

1-10000

X/Y/Z осьтері бойынша жедел жылжу жылдамдығы

m/min

50/28/28

Дәлдік

Орналасу дәлдігі (X/Y/Z)

mm

0.1/0.01/0.01

GB/T 18400.4

Қайталанымдылық (X/Y/Z)

mm

0.06/0.008/0.008

(Толық жүріс)

Құрал-саймандар дүкені

Құрал-саймандар дүкенінің сыйымдылығы

T

24 (дискі)

Құралдың макс. салмағы

kg

7

Құралдың макс. ұзындығы

mm

250

Құралдың макс. диаметрі (толық / көрші бос)

mm

Ф75/Ф150

Басқалар

CNC жүйесі

/

Mitsubishi M80VB

Ауа көзі

Flow

L/min

≥280 (ANR)

Ауа қысымы

MPa

0.6-0.8

Жабдықтың қуаты

kVA

25

Салқындатқыш сұйықтық багының сыйымдылығы

L

550

Станоктың өлшемі

mm

11800*3200*2800

X*Y*Z осьтеріне сәйкес

Салмағы (шамамен)

Kg

16000
