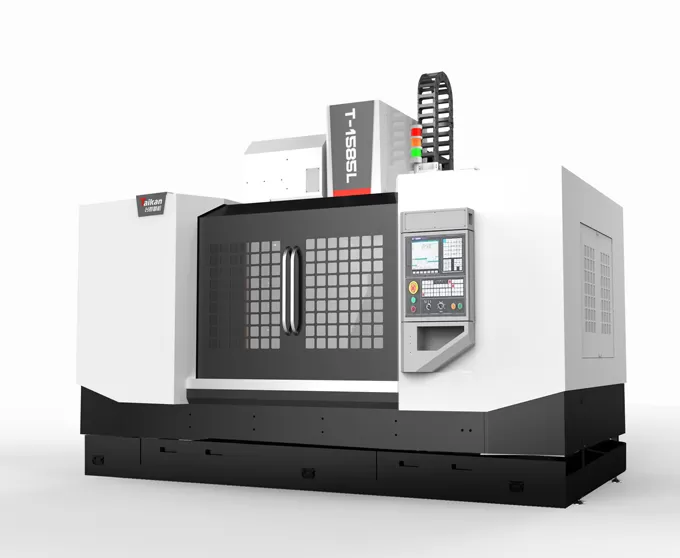

HT-1585L жоғары жылдамдықты және жоғары дәлдікті тік өңдеу орталығы

Жүріс

Үстел жүрісі (X осі)

mm

1550

Суппорт жүрісі (Y осі)

mm

850

Шпиндель бабкасының жүрісі (Z осі)

mm

850

Шпиндель ұшынан үстел бетіне дейінгі қашықтық

mm

120～970

Шпиндель орталығынан баған бағыттауыш бетіне дейінгі қашықтық

mm

900

Үстел

Үстел өлшемі

mm

1700*850

Макс. жүктеме (біркелкі жүктеме кезінде)

kg

1500

Т-пішінді ойық (ойық саны - ойық ені * аралық)

mm

5-18*125+2-18*100

Шпиндель

Қозғалтқыш қуаты (номиналды/қысқа уақытты)

kW

15/18.5

Қозғалтқыштың айналдыру моменті (номиналды/қысқа уақытты)

N.m

143/191

Айналу жылдамдығының диапазоны

айн/мин

50～6000（белдік）

Шпиндель диаметрі

mm

Φ190

Шпиндель конусы

/

BT50

Бекіту сипаттамалары

/

P50T-I（MAS403）

Жылдамдық

Кесу берілісінің жылдамдық диапазоны

мм/мин

24

X/Y/Z осьтері бойынша жылдам орын ауыстыру жылдамдығы

м/мин

15

Аспаптар қоймасы

Аспаптар сыйымдылығы

mm

300

Макс. аспап салмағы

mm

Φ105/Φ210

Макс. аспап ұзындығы

pcs

1-10000

Макс. аспап диаметрі (толық/іргелес бос болғанда)

kg

24/24/15

Дәлдік

Орналасу дәлдігі (X/Y/Z)

mm

0.015

GB/T18400.4 (Full travel)

Қайталану дәлдігі (X/Y/Z)

mm

0.008

Басқалар

Z осі қарсы салмағы

Yes

CNC жүйесі

/

FANUC 0i-MF Plus

Ауа көзі

Flow

л/мин

≥280（ANR）

Ауа қысымы

MPa

0.6~0.8

Жабдық сыйымдылығы

KVA

35

Салқындатқыш сұйықтық багының сыйымдылығы

л

400

Станок өлшемдері

mm

5240*4055*3680

Жоңқа конвейерінің педальімен

Салмағы (шамамен)

Kg

13000
