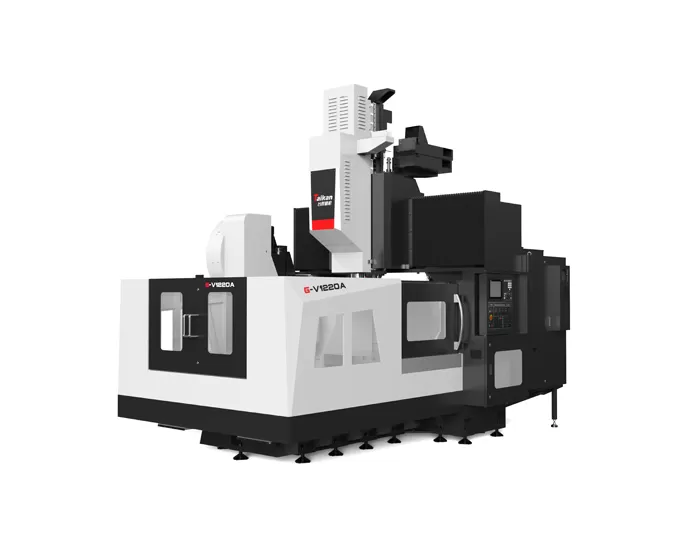

Name: HG-V1220A/B/C 3 осьті сызықтық бағыттағыштар портальды өңдеу орталығы
Brand: Taikan Machine
Availability: InStock

HG-V1220A/B/C 3 осьті сызықтық бағыттағыштар порталдық өңдеу орталығының сипаттамасы

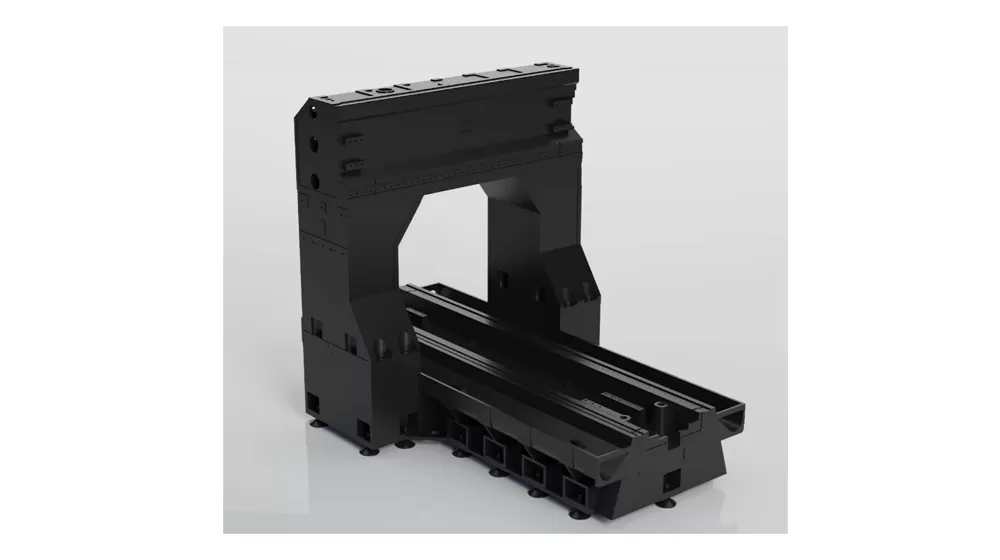

Машине құрылғысы

Конституциялық дизайны: Машина контейт баған және көңіреу Жалпы қимылды арттыру.
Z- A_сос балансыз жүйе: нурдан басымын енгізілген қоршау пен амуды тексеру үшін, Серво моторының жүктесін азайту. Бұл тіркесімді пен ауысу дыбыстыруды, машина дұрыс болу және қимылдықты жақсартайды. Қосымша, ал механікшен кейін, машинанын қызметтерді өмірін кеңейту.

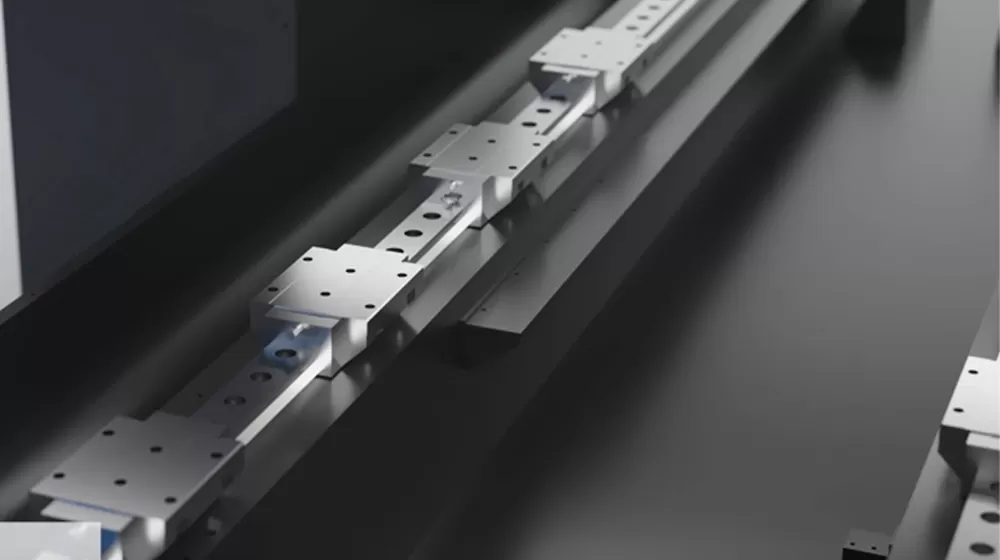

3- осі тексеру жүйесі

3- Осы бағдарламасы: Жұлдыздарды сызық бағдарламаны құру, тез динамикалық жауапты және жоғарғы дұрыс болмайды, Тұқсат әрекеттін тексеру.
Драйв Екі аяттарда тіркесімді тіркесім тіркесімді, жоғарғы жіберу және қимылдықты жеткілікті.

Көрсетілген сызық

БТТ50-6000 rpm жылдамдық бірліктін қолданады, Жоғары істеу мүмкіндікті сәйкесті.

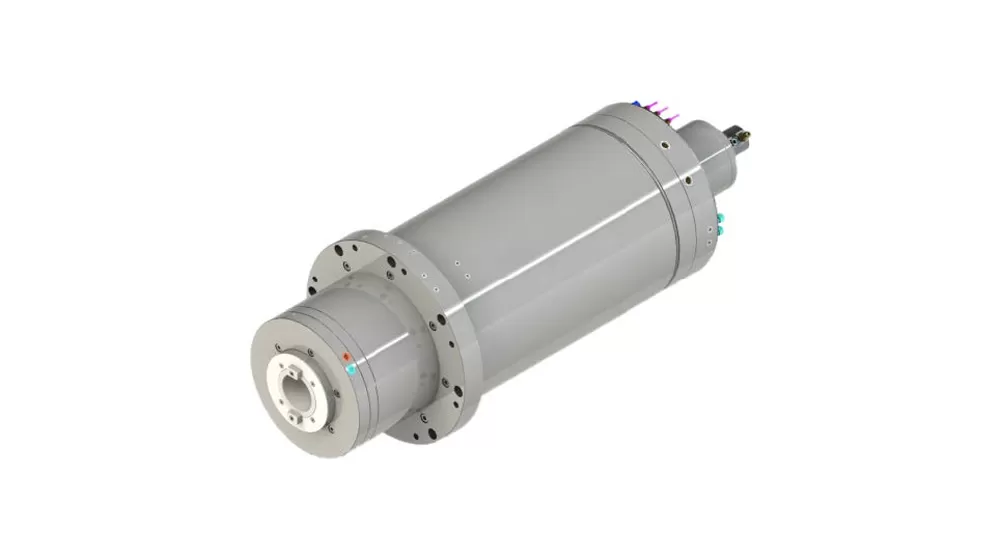

Жергілікті Спиндл: BT50-6000 rpm спиндл одиницің біріктірілген әзжеттерді қатты сұрауға сәйкес келтірілген. Жерді тіркесімі
Мотозациясы: Жоғарғы жинақтау мотозациясы 15,000 r/ минін жылдамды. Оны коаксиялық кодерің қадамдастыру жылдамдық және бұрышының синхронлы ақпараты Қисықты сәйкестік функциясы, әңгі жылдамдығы
Кыймылды: Бұғаттарды тіркелгендерге келтіріп, қызметті өмірді кеңейуді тоқтату.
Терміл басқару: Ортақ ауы бүктеу функциясы және автоматты түрде жіберу құралы, Қамперақтың көлемін пен терміялықты көмектесуді, жоғарғы машина дұрыс және қимылдықты көмекті.

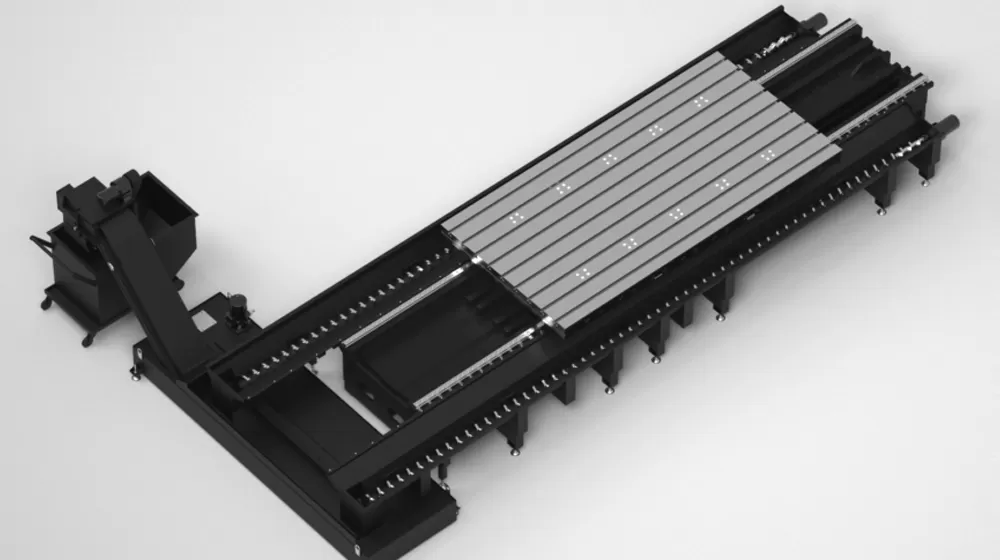

Чип өшіру және яшьтін танцы

Спирал Chip Conveyor: 120 мм нүктеу диаметрі, әңгіс тіптерді, машинанын тышқанның тышқанның шипттерін тез.
Шейн түрі Chip Elevating Conveyor: Қосымша тіркесім, әңдеттері, шипті конвейерге тез жиналады.
Кішкен Chip конвейор: шиптерді жинау және жіберу.
Сүзгілікті таңбалар: Сүзгілеу және әңгі машинаны тексеру үшін көпшігі срау жүйесі.

HG-V1220A/B/C 3 осьті сызықтық бағыттауыштар порталды өңдеу орталығының қолданылуы

Машина орташа көлемді қорап тәрізді компоненттер, пластиналар, дискілер, клапандар және корпустар сияқты күрделі бөлшектерді көп сортты және шағын және орта сериялы өңдеуге жарамды.

G-V1220A/B/C 3-осьті сызықты бағыттағышы бар гентри өңдеу орталығының сипаттамалары

Item			Unit	HG-V1018A	HG-V1220A	HG-V1225A	HG-V1230A	HG-V1018C	HG-V1220C	HG-V1225C	HG-V1230C
Жылжу	X осі бойынша жылжу		mm	1800	2150	2650	3200	1800	2150	2650	3200
	Y осі бойынша жылжу		mm	1100(+100 құрал ауыстыру)	1500 (+25 құрал ауыстыру)			1100(+100 құрал ауыстыру)	1500 (+25 құрал ауыстыру)
	Z осі бойынша жылжу		mm	800				800
	Шпиндель ұшынан үстелге дейінгі қашықтық		mm	100～900				70～870
	Тиімді гентри ені		mm	1160	1560			1160	1560
Үстел	Үстел өлшемі (Ұзындық×Ені)		mm	1800×1000	2000×1250	2500×1250	3000×1250	1800×1000	2000×1250	2500×1250	3000×1250
	Макс. жүктеме		kg	3000	4000	5000	6000	3000	4000	5000	6000
	T-ойық (Ені×Аралық×Саны)		mm	22×140×7	22×160×7			22×140×7	22×160×7
Шпиндель	Жетек түрі		/	Белбеулі жетек (Қос. беріліс жетегі)				Электр шпиндель
	Макс. шпиндель жылдамдығы		айн/мин	6000				15000 (Қос. 18000)
	Шпиндель қуаты (Номиналды/Шыңды)		kW	15/18.5				15/22
	Айналу моменті (Номиналды/Шыңды)		N.m	191/315 (Қос. беріліс 573/945)				45.7/73.6
	Шпиндель конусы		/	BT50				BBT40 (Қос. HSK-A63)
ATC (Қос.)	Құрал саны		T	24				24
	Макс. құрал диаметрі (Толық/Көрші)		mm	Φ110/Φ200				Φ80/Φ150
	Макс. құрал ұзындығы		mm	350				250
	Макс. құрал салмағы		kg	18				8
Жылдамдық	Беру жылдамдығы ауқымы (Кесу)		м/мин	10				10
	Жылдам жүріс жылдамдығы (X/Y/Z осі)		м/мин	16/16/12				16/16/12
Дәлдік	Орналасу дәлдігі		mm	0.015/0.012/0.012		0.02/0.012/0.012		0.015/0.012/0.012		0.02/0.012/0.012
	Қайталанымдылық		mm	0.008/0.008/0.008		0.012/0.008/0.008		0.008/0.008/0.008		0.012/0.008/0.008
Басқалары	Z осінің теңгергіші		/	Азот теңгергіші				Азот теңгергіші
	CNC жүйесі		/	FANUC 0i-MF PLUS (Қос. Mitsubishi M80, Siemens 828D)				FANUC 0i-MF PLUS (Қос. Mitsubishi M80, Siemens 828D)
	Ауа беру	Flow	л/мин	280 (ANR)				280 (ANR)
		Қысым	MPa	0.5~0.8				0.5~0.8
	Жалпы электр қуаты		kVA	40				40
	Салқындатқыш сұйықтық багының сыйымдылығы		л	400				400
	Машина өлшемі	Ұзындығы	mm	4600	5100	6300	7800	4600	5100	6300	7800
		Ені	mm	4600	4900			4600	4900
		Биіктігі	mm	4500	4550			4500	4550
	Машина қоршауы		-	Толық периметрлі қаңылтыр				Толық периметрлі қаңылтыр

Ескертпе: G-V1018B, G-V1220B, G-V1225B, G-V1230B 6000 айн/мин беріліс жетегі бар шпиндельмен жабдықталған.

Бұл беттегі ақпарат тек анықтама үшін берілген. Өнімді жаңарту немесе жетілдіру себепті сипаттамалар мен мәліметтер өзгеруі мүмкін. Қосымша ақпарат алу үшін бізбен байланысыңыз.
