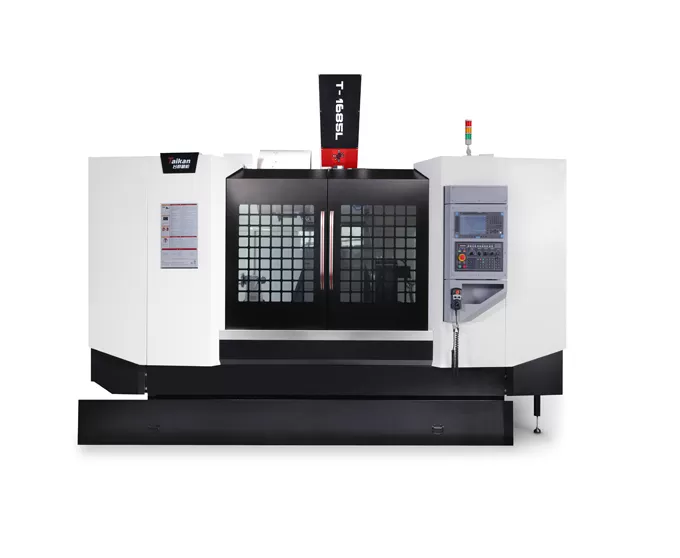

HT-1685L Жоғары жылдамдықты және жоғары дәлдікті тік өңдеу орталығы

Жылжу

Үстелдің жылжуы (X осі)

mm

1650

Суппорттың жылжуы (Y осі)

mm

850

Шпиндель бабкасының жылжуы (Z осі)

mm

850

Шпиндель ұшынан үстел бетіне дейінгі қашықтық

mm

120～970

Шпиндель орталығынан баған бағыттауыш бетіне дейінгі қашықтық

mm

900

Үстел

Үстел өлшемі

mm

1700*850

Макс. жүктеме (біркелкі жүктеме)

kg

1600

T-ойығы (ойық саны - ойық ені * аралығы)

mm

5-18*125+2-18*100

Шпиндель

Қозғалтқыш қуаты (номиналды/қысқа уақытты)

kW

15/18.5

Қозғалтқыш моменті (номиналды/қысқа уақытты)

N.m

143/191

Айналу жылдамдығының диапазоны

айн/мин

50～6000（белбеу）

Шпиндель диаметрі

mm

Φ190

Шпиндель конусы

/

BT50

Созу штифтінің сипаттамалары

/

P50T-I（MAS403）

Жылдамдық

Кесу беру жылдамдығының диапазоны

мм/мин

24

X/Y/Z осьтерінің жылдам орын ауыстыру жылдамдығы

м/мин

15

Құрал-саймандар дүкені

Құрал-сайман сыйымдылығы

mm

300

Макс. құрал салмағы

mm

Φ105/Φ210

Макс. құрал ұзындығы

pcs

1-10000

Макс. құрал диаметрі (толық / бос кезіндегі көрші)

kg

24/24/15

Дәлдік

Орналасу дәлдігі (X/Y/Z)

mm

0.015

GB/T18400.4 (Толық жүріс)

Қайталанғыштық (X/Y/Z)

mm

0.008

Басқалар

Z осінің теңгергіш жүгі

Теңгергіш жүк

CNC жүйесі

/

FANUC 0i-MF Plus

Ауа көзі

Flow

л/мин

280（ANR）

Ауа қысымы

MPa

0,6~0,8

Жабдық сыйымдылығы

KVA

35

Салқындатқыш сұйықтық багының сыйымдылығы

л

400

Станок өлшемі

mm

5240×4055×3680

Жоңқа тасымалдағыш педальмен бірге

Салмағы (шамамен)

Kg

13200
