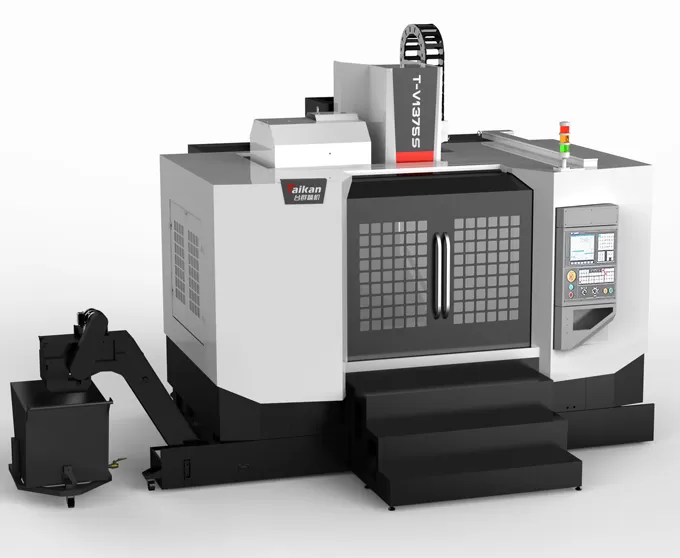

Name: HT-V1375S Жоғары жылдамдықты және жоғары тиімділікті тік өңдеу орталығы
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

T- V1375S жылдамдығы

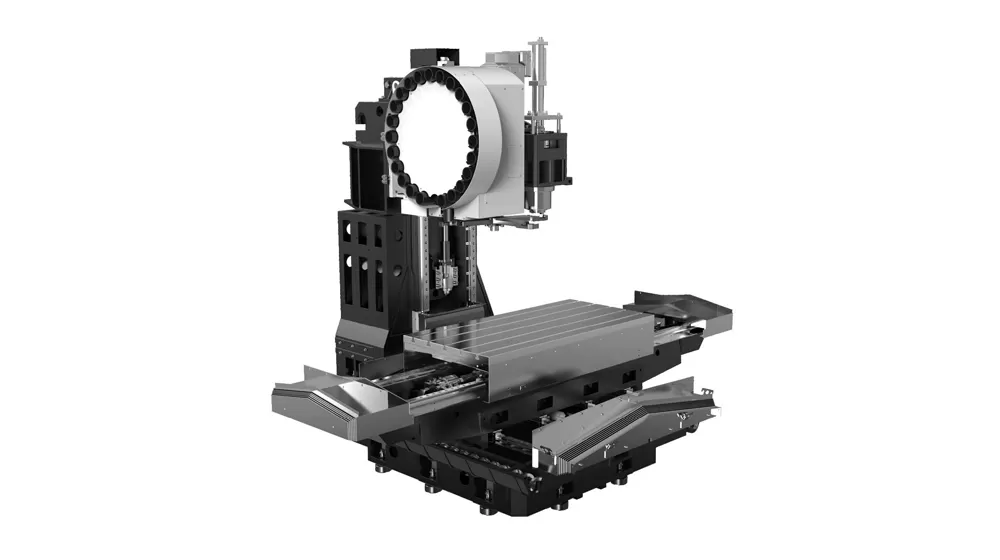

Машине құрылғысы

Бұндай баған, жинақтау кестесі: Бұл құрастыру қимылды қолдауы мүмкіндігі болмайды.

Үлгі, стақтық, жоғарғы, өңдеу, өшірілген A- кескіндегі баған: Жоғарғы қимылды тексеру.

Жоғарғы сашалықтың салу көлемі, жоғарғы терені: Реформацияны азайды, әңгі мездейтін дұрыс емес.

Жүйелік мен балдары

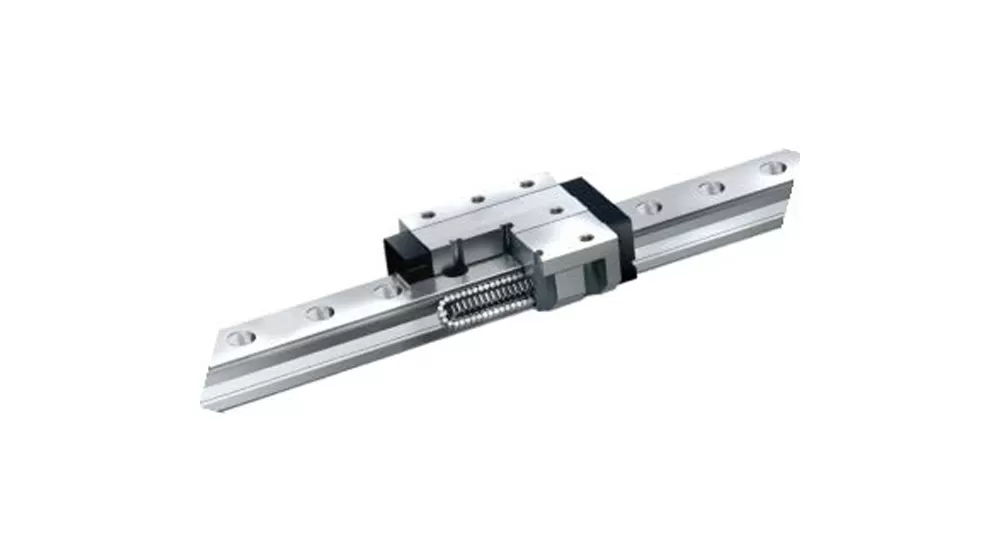

Ролдар сызық бағдарламалар: жоғарғық, түйін фрік және төмөн бағдарламалар.

C3- класы балдың сұраулар, алдыңғы құрылғысы: және өзі кілтриктің бағдарламалар қызметті өмірін кеңейту.

Машина.

Сіздеу

Жылдамдығы Сыртқының алдында лаберинт дизайны бар.

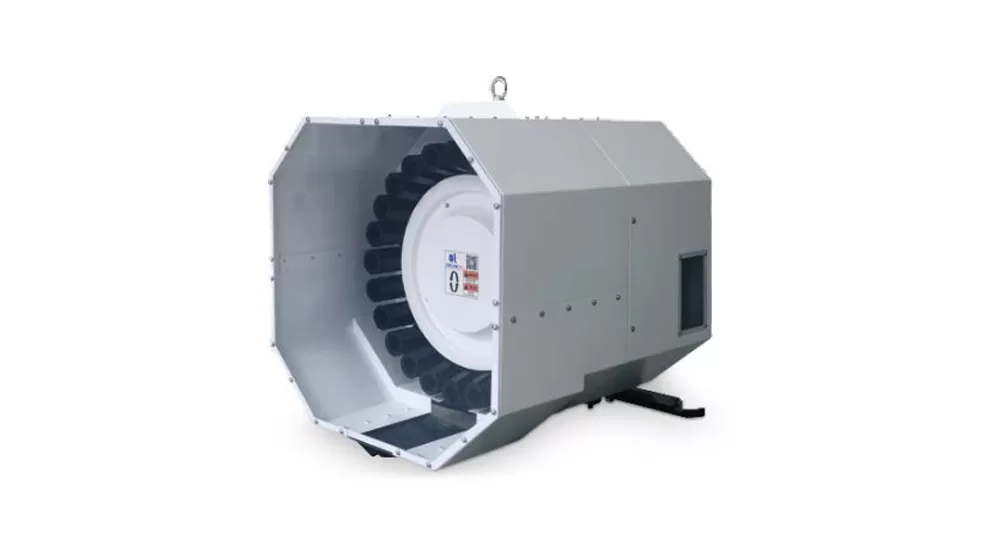

Құралды журналы

24 рұқсаттарды сақтау құралы: Жақсық қимылдық, сенімді құрал өзгерістер, және әдеттегі.

T- V1375S жылдамдығы

Комбинация құрал көп- түрің үшін істейтін, Кіткен бөліктердің кішкен және кіші өлшем қалқа түрі компонентері, плитар, диске, пентер, пенттері, пенді, диске, пенді. Өткілді, алыстар. Оны маңызды, 5G продукттар, қадамдастыру, автомобилитер және медицингі құрылғылар сәйкестік мәлімдерде қолданылады.

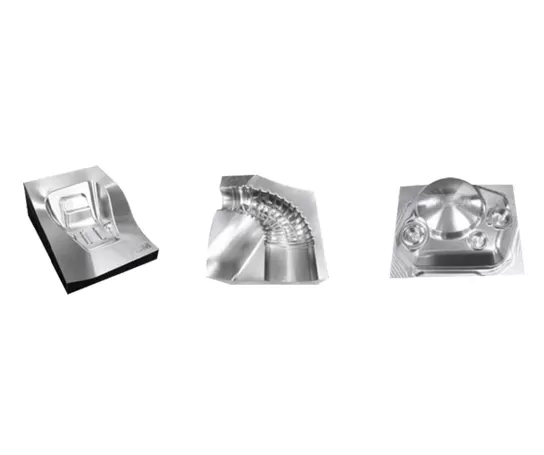

Жұмыс мысал 1

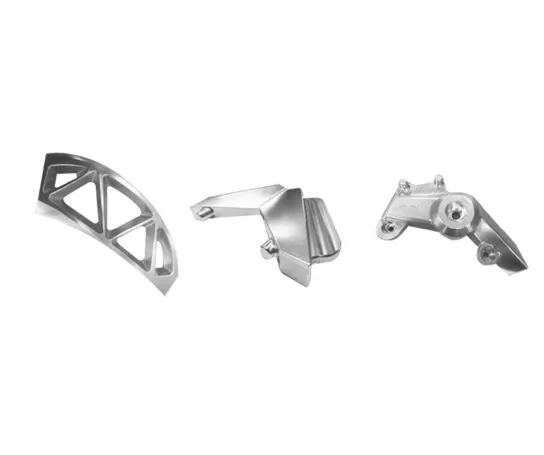

Жұмыс мысал 2Name

HT-V1375S жоғары жылдамдықты және жоғары тиімді тік өңдеу орталығының сипаттамалары

Item			Unit	HT-V1375S	Ескертпелер
Жылжу	Үстел жүрісі (X осі)		mm	1350
	Суппорт жүрісі (Y осі)		mm	750
	Шпиндель бабкасының жүрісі (Z осі)		mm	750
	Шпиндель ұштығынан үстел бетіне дейінгі қашықтық		mm	120～870
	Шпиндель осінен колоннаның бағыттаушы бетіне дейінгі қашықтық		mm	826
Жұмыс үстелі	Үстел өлшемдері		mm	1500*750
	Макс. жүктеме (біркелкі жүктеме көтеру)		kg	1300
	T-образды паз (паз саны - паз ені * қадамы)		mm	5-18*150

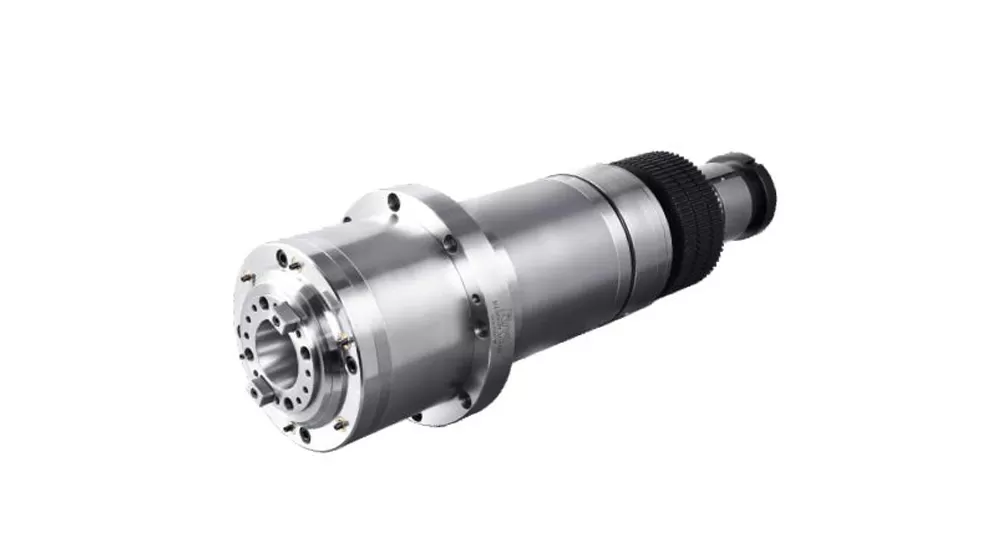

Шпиндель	Қозғалтқыш қуаты (номинал/қысқа уақытты)		kW	15/18.5
	Қозғалтқыш моменті (номинал/қысқа уақытты)		N.m	143/191
	Айналу жиілігі диапазоны		r/min	50～6000(белдік)
	Шпиндель диаметрі		mm	Φ190
	Шпиндель конусы		/	BT50
	Тойтарма сипаттамалары		/	P50T-I（MAS403）
Жылдамдық	Кесу беру жылдамдығының диапазоны		mm/min	1-10000
Жылдамдық	X/Y/Z осьтерінің тез жүріс жылдамдығы		m/min	24/24/20
Дәлдік	Орналасу дәлдігі (X/Y/Z)		mm	0.015	GB/T18400.4（Толық жүріс）
Дәлдік	Қайталану дәлдігі (X/Y/Z)		mm	0.008	GB/T18400.4（Толық жүріс）
Құрал магазині	Құрал сыйымдылығы		pcs	24
	Макс. құрал салмағы		kg	15
	Макс. құрал ұзындығы		mm	300
	Макс. құрал диаметрі (толық / көрші бос)		mm	Φ105/Φ210
Басқалары	Z осінің теңгергіш жүгі			Азотпен теңгеру

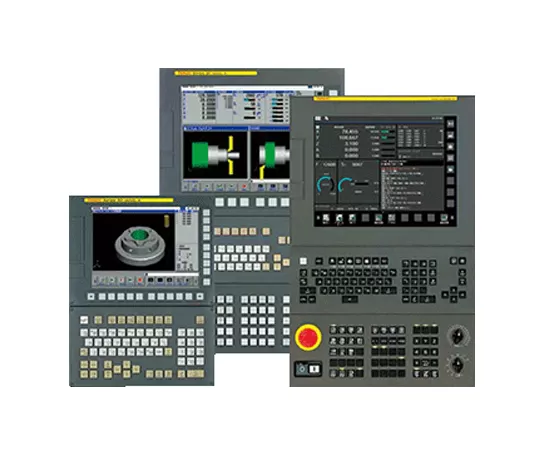

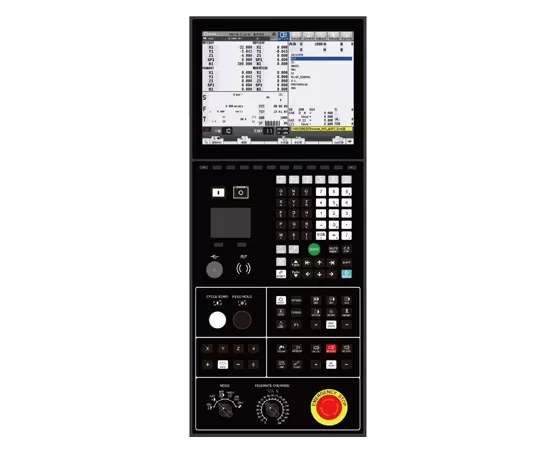

	CNC жүйесі		/	FANUC 0i-MF Plus(5)
	Ауа шығыны	Flow	L/min	280（ANR）
	Ауа шығыны	Ауа қысымы	MPa	0.6~0.8
	Жабдық сиымдылығы		KVA	35
	Салқындатқыш сұйықтық багінің сиымдылығы		L	400
	Станок өлшемдері		mm	5050×3680×3440	Жоңқа конвейері педальмен
	Салмағы (шамамен)		Kg	10500

Бұл беттегі ақпарат тек анықтама үшін берілген. Сипаттамалар мен егжей-тегжейлер өнімнің жаңартылуы немесе жетілдірілуі себебінен өзгеруі мүмкін. Қосымша ақпарат алу үшін бізге хабарласыңыз.
