Дөңгелек ступицасын өңдеуге арналған дұрыс құралдарды қалай таңдау керек?

Дөңгелек күпшегін өңдеу – бұл дәлдікке негізделген процесс, ол көлік қауіпсіздігіне, жинау сапасына және өндіріс тиімділігіне тікелей әсер етеді. Дұрыс өңдеу құралдарын таңдау металды тезірек кесу ғана емес; ол әрбір өндірілген бөлшекте қайталанатын дәлдікке, тұрақты бет сапасына және біркелкі өнімділікке қол жеткізуді білдіреді.

Соғылған немесе құйылған дөңгелек күпшектерімен жұмыс істейтін өндірушілер үшін ең жақсы құрал стратегиясы материалға, геометрияға, төзімділік талаптарына және өндіріс көлеміне сәйкес келуі керек. Жақсы сәйкестендірілген өңдеу шешімі ақауларды азайтып, құралдың қызмет ету мерзімін ұзартып, дөңгелек күпшегі өндірісінің жалпы экономикалық тиімділігін арттыра алады.

Неліктен дөңгелек күпшегін өңдеуде дәлдік маңызды?

Дөңгелек күпшектері – бұл қатаң өлшемдік және геометриялық талаптарға сай болуы тиіс функционалдық компоненттер. Мойынтірек ұялары, болт тесіктерінің орналасуы немесе жанасу беттері сияқты маңызды элементтер төзімділік шегінен шықса, күпшек діріл, нашар сәйкестік, мерзімінен бұрын тозу немесе жинау мәселелерін тудыруы мүмкін. Іс жүзінде,дөңгелек күпшегін өндірукөбінесе токарлық өңдеу, фрезерлеу, бұрғылау, ішкі кеңейту, үңгу және бұранда ою сияқты бірнеше операцияларды қамтиды. Әрбір операция соңғы дәлдікке үлес қосады, сондықтан құрал қаттылығы, соғу бақылауы және процесс тұрақтылығының бәрі маңызды. Жоғары дәлдікті өңдеуде тіпті шағын ауытқулар жинақталып, концентрлік, дөңгелектік және бет әрлеу сапасына әсер етуі мүмкін.

Дөңгелек күпшегін өңдеуге арналған құралдардың түрлері

Дөңгелек күпшегін өңдеу әдетте бірнеше процесті қамтиды және әр процесс әртүрлі құрал стратегиясын талап етеді. Бір ғана станокқа немесе кескішке сүйенудің орнына, өндірушілер әдетте автомобиль өндірісінде талап етілетін дәлдікке, қайталануға және бет сапасына қол жеткізу үшін токарлық, фрезерлік, ішкі кеңейту, бұрғылау және әрлеу құралдарын біріктіреді.

Токарлық станоктар

Токарлық станоктар CNC дөңгелек күпшегін өңдеуде кеңінен қолданылады, олар токарлық өңдеу және бет тегістеу операциялары үшін пайдаланылады, сондай-ақ қажет болғанда бұранда ою үшін де қолданылуы мүмкін. Олар әсіресе сыртқы диаметрді, мойынтірек ұяларын және басқа айналу элементтерін өңдеуде тиімді, бұл өлшем дәлдігін, концентрлікті және тегіс бет әрлеуін қамтамасыз етуге көмектеседі.

Фрезерлік станоктар

Дөңгелек күпшегін өңдеуде,фрезерлік CNC станоктарыолар дәл беттер мен күрделі геометриялар жасау үшін қолданылады. Олар дәлдікті, тұрақтылықты және қайталанатын өнімділікті талап ететін ойық кесу, тесік жасау және басқа егжей-тегжейлі операциялар үшін өте қолайлы.

Әрлеу және тегістеу станоктары

Әрлеу құралдары өңделген бетті әрлеу және талап етілетін бет сапасына қол жеткізу үшін қолданылады. Әр дөңгелек күпшегін өндіру желісі тегістеуді қажет етпесе де, әрлеу құралдары функционалдық беттердің соңғы сапасын жақсартуда маңызды рөл атқарады. Мақсат – кішігірім құрал іздерін кетіру, бет құрылымын тұрақтандыру және бөлшектердің біркелкі жұмысын қамтамасыз ету.

Арнайы бекітпелер және тапсырыстық құралдар

Стандартты кесу құралдарынан тыс, дөңгелек күпшегін өңдеу жиі арнайы бекітпелерді, тапсырыстық кескіштерді және арнайы дайындаманы бекіту шешімдерін қажет етеді. Бұл элементтер бөлшекті мықтап бекітуге, дайындық ауытқуларын азайтуға және бір платформада көп процесті өңдеуді қолдауға көмектеседі.

Дөңгелек күпшегін өңдеу құралдарын таңдау кезінде ескерілетін ерекшеліктер

Дөңгелек күпшегін өңдеу құралдарын таңдау кезінде дәлдікке, өнімділікке және қайталануға ең көп әсер ететін ерекшеліктерге назар аударыңыз.

• Қаттылық. Қатты құрал ұстағышы және тұрақты станок құрылымы дірілді азайтуға және өлшем дәлдігін сақтауға көмектеседі.



• Тозуға төзімділік. Құралдың қызмет ету мерзімі үлкен көлемді өндірісте, әсіресе абразивті материалдарды өңдеу кезінде немесе ұзақ ауысымдарда жұмыс істегенде өте маңызды.



• Жоңқа шығару. Жақсы жоңқа шығару қайта кесуді, жылу жиналуын және бет зақымдануын азайтады.



• Бет әрлеу мүмкіндігі. Дөңгелек күпшек беттері көбінесе бақыланатын кедір-бұдырлықты және таза әрлеуді, әсіресе функционалдық интерфейстерде қажет етеді.



• Қайталану. Тұрақты кесу жиегі геометриясы және тұрақты кесу өнімділігі партиялар арасындағы ауытқуды азайтуға көмектеседі.



• Станокпен үйлесімділік. Құралдар шпиндель түріне, ұстағыш интерфейсіне, беріліс жылдамдығына және бөлшек геометриясына сәйкес келуі керек.



• Процесс тиімділігі. Дұрыс құрал сапаны жоғалтпай, цикл уақытын қысқартуға қолдау көрсетуі керек.



Автомобиль бөлшектері үшін процесс тұрақтылығы көбінесе ең жоғары кесу жылдамдығынан маңыздырақ. Мыңдаған бөлшектер бойы сенімді жұмыс істейтін құрал, қағаз жүзінде жылдам көрінгенімен, цехта ауытқу тудыратын құралға қарағанда, ұзақ мерзімді құндылықты жақсырақ қамтамасыз етеді.

Дөңгелек күпшегін өңдеудің үздік тәжірибелері

Дөңгелек күпшегін өңдеуде оңтайлы нәтижелерге қол жеткізу үшін өндірушілер төрт негізгі үздік тәжірибеге назар аударуы керек: дұрыс құралдарды таңдау, станоктың дұрыс бапталуы мен калибрленуін қамтамасыз ету, құралдар мен жабдықтарды жүйелі түрде күтіп ұстау және қатаң қауіпсіздік пен тексеру рәсімдерін сақтау. Бұл тәжірибелер өлшем дәлдігін, бет сапасын, процесс тұрақтылығын және жалпы өндіріс тиімділігін арттыруға көмектеседі.

Құрал таңдау

Дайындама материалына, бөлшек геометриясына және талап етілетін дәлдікке негізделе отырып, өңдеу құралдарын таңдаңыз. Құрал мөлшері, кесу жиегі дизайны, қаттылық және тозуға төзімділік өңдеу тұрақтылығы мен әрлеу сапасына әсер етеді.

Станокты баптау және калибрлеу

Станокты дұрыс баптау және калибрлеу қайталанатын дәлдік үшін өте маңызды. Дұрыс туралау, берік бекіту және станок дәлдігінің тексерілуі өңдеу кезінде ауытқуды азайтуға көмектеседі.

Күтіп ұстау және күтім

Құралдарды, бекітпелерді және станок компоненттерін жүйелі күтіп ұстау тұрақты өнімділік пен ұзақ қызмет ету мерзімі үшін маңызды. Тазалау, тозуды тексеру, майлау және дұрыс сақтау сапа мәселелері мен күтпеген тоқтап қалулардың алдын алуға көмектеседі.

Қауіпсіздік және сапаны бақылау

Қауіпсіз өңдеу оқытылған операторларды, тиісті қорғаныс құралдарын және таза жұмыс ортасын талап етеді. Дөңгелек күпшегін өндіруде қауіпсіздік өлшем дәлдігі мен сенімді бөлшек сапасын қамтамасыз ету үшін үдеріс ішіндегі мониторинг және соңғы тексерумен де қолдау табуы керек.

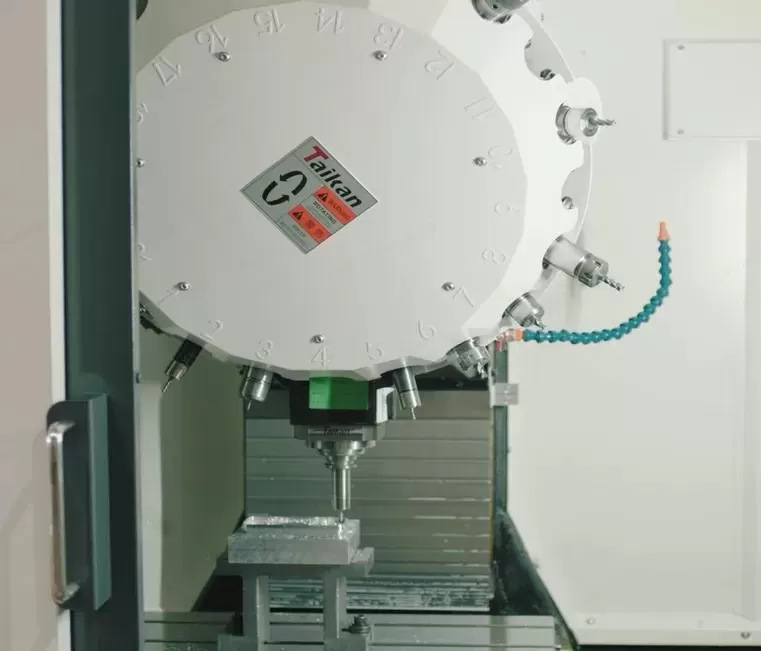

Taikan T-V870W дөңгелекті дәл өңдеу үшін

Taikan компаниясының T-V870Wдөңгелек күпшегін өңдеудөңгелек күпшегін өңдеу үшін арнайы жасалған және автомобиль дөңгелек күпшегін өндіруге арналған жоғары дәлдікті, жоғары тиімді шешім ретінде ұсынылады. Taikan-ның өнім және шешім беттеріне сәйкес, ол қозғалмайтын баған, көлденең сырғанау құрылымы, жоғары берікті шойын компоненттері, 12 000 айн/мин жылдамдықтағы BBT40 тікелей жетекті шпиндель және X/Y/Z осьтері бойынша 850/720/650 мм жүріспен ерекшеленеді.

Бұл конфигурация тұрақты өңдеу өнімділігін қолдайды және станокты алюминий дөңгелек күпшектері мен икемді партиялық өндіріске өте қолайлы етеді. Taikan сонымен қатар станок 26 дюймге дейінгі дөңгелек күпшектерін өңдей алатынын және бір қондырғыда фрезерлеу, бұрғылау, ішкі кеңейту, үңгу, қарсы үңгу, нүктелік тегістеу және бұранда оюды қоса алғанда, бірнеше операцияны қолдайтынын айтады. Бәсекеге қабілетті автомобиль жеткізу тізбегінде T-V870W сияқты арнайы станок өңдеу сапасын сақтай отырып, өткізу қабілетін арттыруға көмектесе алады.

Бұл конфигурация тұрақты өңдеу өнімділігін қолдайды және станокты алюминий дөңгелек күпшектері мен икемді партиялық өндіріске өте қолайлы етеді. Taikan сонымен қатар станок 26 дюймге дейінгі дөңгелек күпшектерін өңдей алатынын және бір қондырғыда фрезерлеу, бұрғылау, ішкі кеңейту, үңгу, қарсы үңгу, нүктелік тегістеу және бұранда оюды қоса алғанда, бірнеше операцияны қолдайтынын айтады.

Дөңгелек күпшегін өңдеу құралдарының қызмет ету мерзімін ұзартудың ақылды жолдары

Құралдың қызмет ету мерзімін ұзарту – бір бөлшекке шаққандағы өндіріс шығынын төмендетудің ең тиімді жолдарының бірі. Мақсат – құралдардың ұзақ жұмыс істеуін қамтамасыз ету ғана емес, олардың тозуын болжамды ету.

• Кесу параметрлерін құрал өндірушісі ұсынған диапазонда ұстаңыз.



• Тиісті салқындатқыш стратегияларын қолдану арқылы шамадан тыс қызуды болдырмаңыз.



• Құрал ұстағыштары мен шпиндель интерфейстерін ластану немесе тозу тұрғысынан тексеріңіз.



• Тозған кескіш пластиналарды олар бөлшек сапасына әсер ете бастағанға дейін ауыстырыңыз.



• Кенет жүктеме секірулерін азайту үшін құрал траекторияларын стандарттаңыз.



• Операторларды діріл, қырынды пайда болу немесе нашар бет әрлеу сияқты құрал тозуының ерте белгілерін тануға үйретіңіз.



Станоктың өзі тұрақты болғанда құралдың қызмет ету мерзімі де жақсарады. Қатты шпиндель, дәл ось қозғалысы және жақсы діріл бақылауы кесу жиегіне түсетін механикалық кернеуді азайтады. Бұл станок-құрал дизайны кесу құралының өзі сияқты маңызды болуының бір себебі.

Қорытынды

Дұрыс дөңгелек күпшегін өңдеу құралдарын таңдау кесу өнімділігінен де көп нәрсені білдіреді. Бұл бүкіл өндірістік цикл бойы тұрақты өңдеуге, біркелкі бет сапасына және қайталанатын нәтижелерге қол жеткізу үшін дәлдік, құралдың қызмет ету мерзімі, өнімділік және станокпен үйлесімділік арасындағы дұрыс тепе-теңдікті табу.

Дөңгелек күпшегін өңдеу тиімділігі мен сапасын жақсартуды қалайтын өндірушілер үшін Taikan-ның T-V870W автомобиль өңдеу саласында дәлдік, өнімділік және ұзақ мерзімді тұрақтылық үшін арнайы әзірленген шешім ұсынады. Жоғары тиімді дөңгелек күпшегін өндіруге арналған T-V870W CNC тік өңдеу орталығы өндірушілерге аз қондырғылармен және үлкен процесс тұрақтылығымен сенімді өнімділікке қол жеткізуге көмектеседі. Егер сіз өндірістік мақсаттарыңызды қолдайтын дөңгелек күпшегін өңдеу шешімін іздесеңіз, хабарласыңызTaikanбүгін өтінім талаптарыңызды талқылау және тапсырыстық шешім сұрау үшін.
