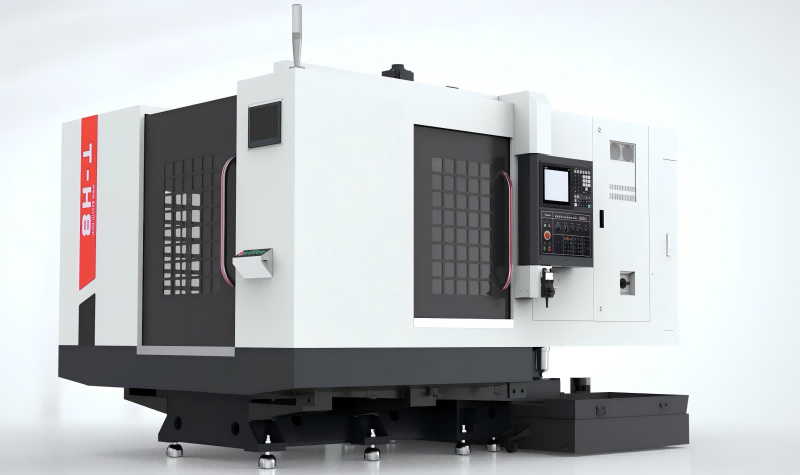

Автокөлік бөлшектерін өндірушілер үшін: Taikan TH8 көлденең өңдеу орталығымен танысыңыз.

Электрлендіру автомобиль бөлшектерінің жасалу тәсілін өзгертуде. Егер сіз электр жетек корпустарын, батарея табандарын немесе күштік электроника қоршауларын өңдесеңіз, қиындықтарды білесіз. Бұл алюминий және шойын бөлшектері қарапайым емес. Олар күрделі пішінді, өңдеуді қажет ететін бірнеше беттерді және тығыз орналасу төзімділігі бар ондаған тесіктерді қамтиды. Сондай-ақ, күн сайын жоғары көлемде өндіріс кезінде осы мақсаттарға жету қажет. Taikan T-H8 көлденең өңдеу орталығы,taikan machine, дәл осы мақсат үшін жобаланған. Ол қатты құрылымды, жоғары дәлдікті айналмалы үстелді және жылдам ось қозғалыстарын тез орнатылатын және күрделі EV корпусын өңдеу тапсырмаларын оңай шешетін шағын станокта біріктіреді.

Электромобиль корпусын өңдеу талаптарына арналған

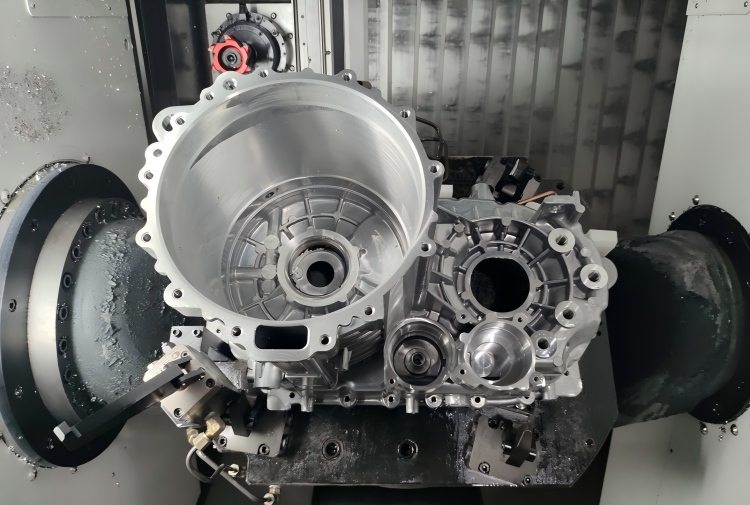

Электр жетек корпустары, инвертор қораптары және құрылымдық батарея табандары сияқты компоненттерге назар аударыңыз. Олардың барлығына ортақ бір қиындық бар: тесіктердің туралануы мен орналасу төзімділігі беріліс қорабының шуына, тығыздалуына және құрастыру үйлесіміне тікелей әсер ететін бірнеше беттерде дәл өңдеу. Егер бөлшекті бірнеше рет орналастыру арқылы жылжытсаңыз, жинақталған қателіктер пайда болады және құнды станок уақытын жоғалтасыз. T-H8 мұны өзгертеді.

0.001 градус адымымен индекстелетін стандартты жоғары дәлдікті айналмалы үстелінің арқасында бір рет бекіту арқылы бірнеше бетті өңдей аласыз. Бөлшекті бір рет бекітіңіз, сонда T-H8 бес жағына да қол жеткізіп, мойынтірек ұяларын, дубль тесіктерін, о-сақина ойықтарын және бетті фрезерлеуді бір үздіксіз циклде аяқтайды. Нәтиже тек тезірек өнім ғана емес, сонымен бірге тесік орналасу дәлдігі жақсарып, бүкіл партия бойынша біркелкі бөлшектер аласыз. Бұл дәл электромобиль өндірісінің жылына мыңнан жүз мыңға дейін масштабталғанда талап ететіні.

Ауыр кесулерге төзімді және жұмысын тоқтатпайтын берік құрылым

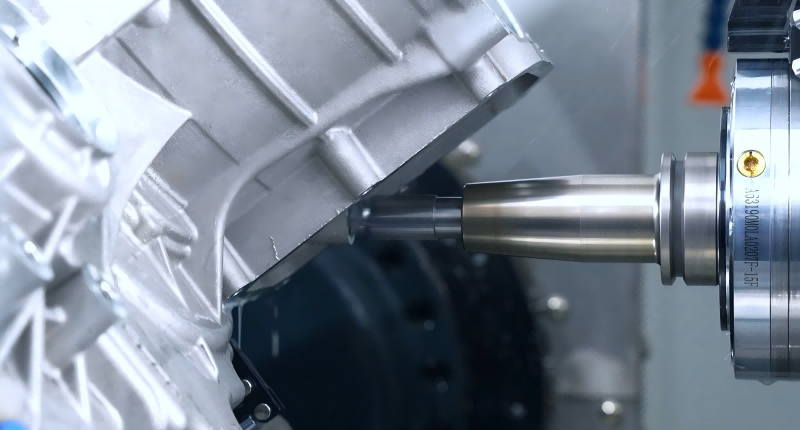

T-H8-дің негізінде ауыр жүктемелі негіз және балық қаңқасы тәрізді бағанасы бар бекітілген бағаналы айқас сырғу конструкциясы жатыр. Бұл жалпы шеберханадан алынып, автомобиль жұмысына бейімделген жеңіл станок емес. Құрылым қысқа, қатты және айтарлықтай күшейтілген, сондықтан жоғары кесу күштері мен жылдам бағыт өзгерістерін беттің өңделу сапасына немесе өлшем тұрақтылығына зиян келтірмей сіңіреді. Сіз үлкен қозғалтқыш корпусын жоғары металл алу жылдамдығымен өрескел өңдеу немесе дәл тығыздау тесігін әрлеу болсын, T-H8 тұрақты және демпферленген күйде қалады. Міне, осындай құрылымдық тұтастық жоғары көлемді EV өндіріс желілерінің сенімді жұмыс істеуін қамтамасыз етеді.

Маңызды жерде жылдамдық

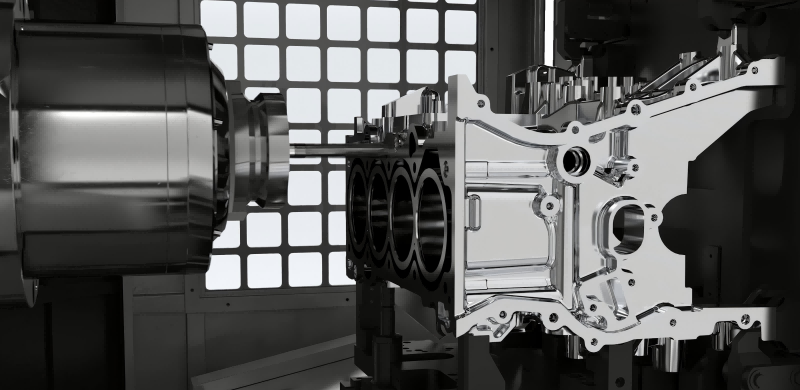

Автомобиль жеткізу тізбегінде цикл уақыты бәрі. T-H8 ең маңызды аймақтарда жылдамдықты қамтамасыз етеді. Барлық үш сызықтық ось P-сыныпты дәлме-дәл роликті бағыттауыштармен қозғалады, олар C3-сыныпты дәлме-дәл бұрандалы берілістермен жетектеледі, бұл сізге минутына 48 метрге дейінгі жылдам жүріс жылдамдығын береді. Бұл жылдамдық кесуге жатпайтын уақытты азайтады. Құрал ауыстыру, табанда индекстеу және орналастыру қозғалыстары жылдам, жауапты қимылмен орындалады, сондықтан шпиндель кесуде көбірек уақыт өткізеді.

Стандартты 24-құралдық тұрақты журнал бұрғылар, жаймалар, метчиктер және фрезалар әрқашан дайын болуын қамтамасыз етеді. Егер сізге көбірек сыйымдылық қажет болса, 32 немесе 40-құралдық журналды таңдай аласыз. Бұл ұзақ, күрделі өңдеу бағдарламалары кезінде құрал толықтыруға азырақ аялдау дегенді білдіреді.

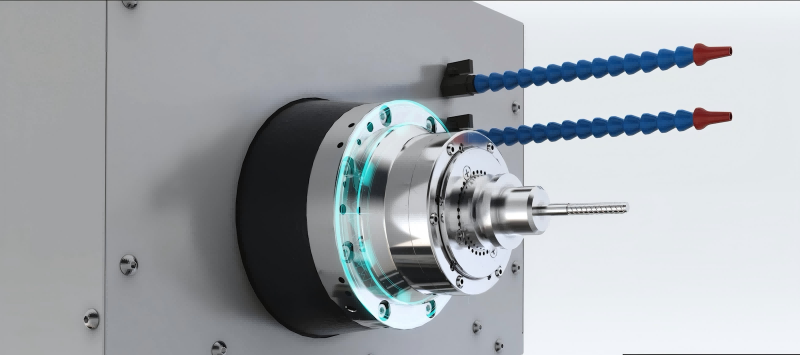

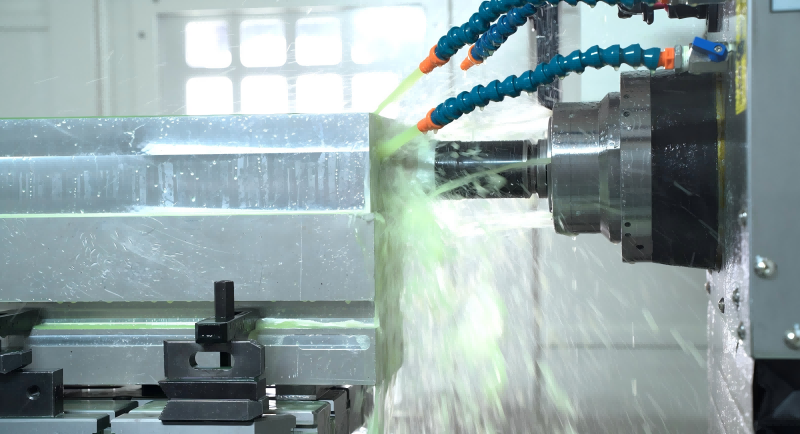

Шпиндель BT40 12,000 айн/мин тікелей жетекті блок, себебі бар таңдау. Ол жоғары жылдамдықты алюминий өңдеу мен тұрақты болат және шойын кесудің арасындағы алшақтықты жояды. Қысыммен құйылған алюминий беріліс қорабында мыңдаған M6 және M8 бұрандалы тесіктерді ашу керек пе? 12 мың айн/мин жылдамдық таза, бұрнақсыз нәтиже береді. Бөлшектер тобына болат мойынтірек кірістірмелері немесе шойын дифференциал корпустары кірсе, шпиндельдің айналдыру моменті мен станоктың қаттылығы сізге дірілсіз тұрақты кесуге мүмкіндік береді. Бұл әмбебаптық T-H8-ді бүгінгі электромобиль конструкцияларында кездесетін материалдар аралас жұмыстар үшін бір платформалы шешімге айналдырады.

Оңай орнату, жылдам іске қосу

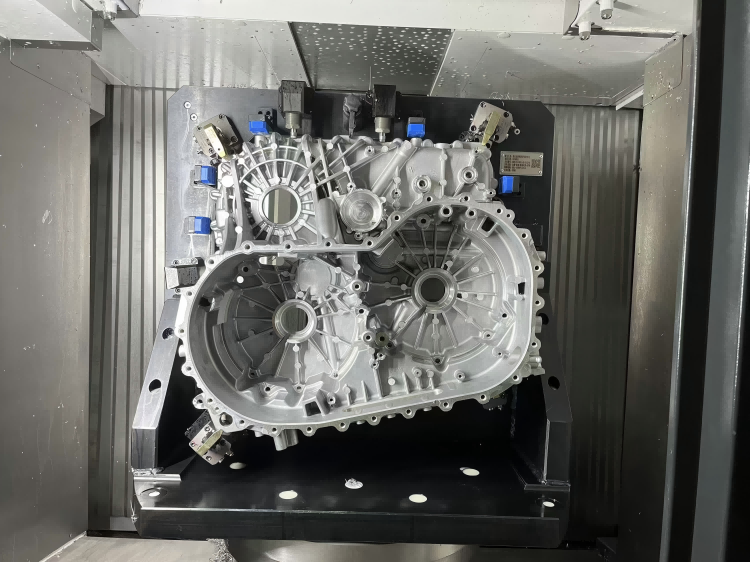

Кейбір көлденең өңдеу орталықтары терең іргетас шұңқырларын және апталап құрылыс жұмыстарын қажет етеді. Бұл заманауи өндірістің жылдамдығына сәйкес келмейді. T-H8 практикалық орналастыру үшін жасалған. Көптеген стандартты өнеркәсіп нысандарында сізге арнайы іргетас қажет емес — жеткілікті қалыңдықтағы кәдімгі бетон еден жеткілікті. Станок біріктірілген блок ретінде жеткізіледі және сіз жеткізуден бастап бірнеше күн ішінде, айлар емес, қаңылтыр кесуге дейін жете аласыз. Егер сізге EV сұранысының өсуіне жауап беру үшін қуатты жылдам қосу қажет болса, бұл төмен ену кедергісі алаң дайындау шығындарын азайтады және өндіріске дейінгі уақытты қысқартады. T-H8 сіздің мерзімдеріңізді және нысаныңыздың шектеулерін құрметтейді.

FAQ

Taikan T-H8 көлденең өңдеу орталығы қандай бөлшектерді жақсы өңдейді?

T-H8 тығыз орналасу төзімділігі бар көп бетті өңдеуді қажет ететін жаңа энергетикалық көлік корпус бөлшектеріне арнайы жасалған. Типтік қолдануларға электр жетек корпустары, электронды басқару қоршаулары, құрылымдық батарея табандары және осыған ұқсас күрделі құйылған немесе биллет автомобиль бөлшектері жатады. Оның жоғары жылдамдықты, қатты конструкциясы сорғы корпустары, клапан блоктары және беріліс қорабы корпустары сияқты басқа да дәл автомобиль компоненттері үшін жақсы жұмыс істейді.

T-H8 күрделі автомобиль корпустарында өңдеу дәлдігін қалай жақсартады?

Кілт — 0,001 градус индекстеуі бар стандартты жоғары дәлдікті айналмалы үстел. Барлық беттерді бір қондырғыда өңдеу арқылы T-H8 бөлшек бекіткіштер арасында қозғалған кезде пайда болатын қателерді жояды. Тесік орналасу дәлдігі және жалпы геометриялық үйлесімділік айтарлықтай жақсарады. Бұл әсіресе электр жетек корпустары үшін маңызды, онда мойынтіректердің туралануы шу, діріл және қатаңдыққа (NVH) тікелей әсер етеді.

Жылдам жүріс жылдамдықтары қандай және олар өнімділікке қалай әсер етеді?

X, Y және Z осьтері минутына 48 метрге дейін қозғалады, P-сыныпты роликті бағыттауыштар және C3 дәлме-дәл бұрандалы берілістер арқылы жетектеледі. Бұл жылдам жауап құрал ауыстыру және орналастыру кезінде бос уақытты азайтып, жалпы цикл уақытын тікелей төмендетеді. Жоғары көлемді автомобиль өндірісінде бұл үнемдеу тез жинақталады.

T-H8 алюминий мен болат бөлшектерін өңдей алады ма?

Иә. 12 000 айн/мин BT40 тікелей жетекті шпиндель жеңіл EV корпустары үшін жоғары жылдамдықты алюминий өңдеуді орындауға арналған, сонымен қатар тұрақты болат пен шойын кесуге қажетті айналдыру моменті мен қаттылықты қамтамасыз етеді. Бір станокта бір өндірістік ұяшықта аралас материалдармен жұмыс істей аласыз.

Taikan Machine жабдығына қызмет көрсету мен қолдауды қайдан алуға болады?

Taikan 200-ден астам қолдау орны бар жаһандық қызмет көрсету желісіне ие. Станоктарға ұзақ мерзімге ұмтылған көпшілік компания ретінде біз бүкіл әлем бойынша техникалық қолдау, түпнұсқа бөлшектер және қолданбалы көмек ұсынамыз. Сізді үздіксіздік пен ауқымдылыққа негізделген компания қолдайды.

Неліктен басқа көлденең өңдеу орталықтары брендтерінің орнына Taikan-ды таңдау керек?

Taikan сізге дәлелденген өнімділік пен 20 жылдан астам станок жасау тәжірибесі бар көпшілік компанияның сенімділігін ұсынады. Қытайдың металл кесетін станоктар нарығында 2025 жылғы №1 сатылым рейтингі нақты сенімді көрсетеді. Бес өндірістік базасы, 785 300 шаршы метр өндірістік алаңы және бүкіл әлем бойынша 200-ден астам қызмет көрсету нүктесі арқылы біз ауқымды сапаны және қажет кезде жергілікті қолдауды қамтамасыз етеміз. Ал T-H8 дәл сіз күнделікті кездесетін EV өңдеу шындықтарына арнап жасалған, үздік шешімдер қатарындаchina horizontal machining centercategory.
