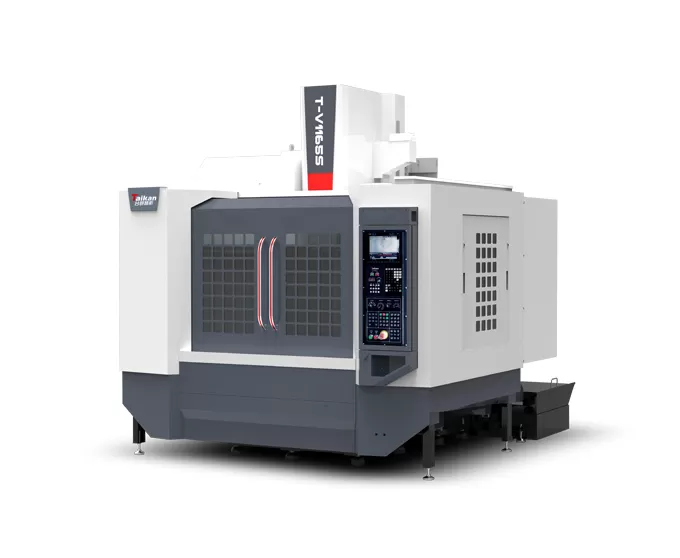

HT-V1165S Жоғары жылдамдықты және жоғары тиімді тік өңдеу орталығы

Жылжу

Үстелдің жылжуы (X осі)

mm

1100

Суппорттың жылжуы (Y осі)

mm

650

Шпиндель бабкасының жылжуы (Z осі)

mm

600

Шпиндель ұшынан үстел бетіне дейінгі қашықтық

mm

125～725

Шпиндель орталығынан баған бағыттауыш бетіне дейінгі қашықтық

mm

707

Жұмыс үстелі

Үстел өлшемі

mm

1200*600

Макс. жүктеме (біркелкі таралған жүктеме кезінде)

kg

800

Т-ойық (ойық саны - ойық ені * ойық аралығы)

mm

5-18*100

Шпиндель

Қозғалтқыш қуаты (номиналды/қысқа мерзімді)

kW

7.5/11

Қозғалтқыштың айналдыру моменті (номиналды/қысқа мерзімді)

N.m

35.8/95.5

Айналу жиілігі диапазоны

айн/мин

50~12000 (Тікелей жалғанған)

Шпиндель диаметрі

mm

φ150

Шпиндель конусы

/

BT40

Тойтарма сипаттамалары

/

P40T-I（MAS403）

Жылдамдық

Кесу беріліс жылдамдығының диапазоны

мм/мин

1-10000

X/Y/Z осьтерінің жылдам орын ауыстыру жылдамдығы

м/мин

36/36/36

Дәлдік

Позициялау дәлдігі (X/Y/Z)

mm

0.01

GB/T18400.4（Толық жүріс）

Қайталану дәлдігі (X/Y/Z)

mm

0.007

Аспаптар дүкені

Аспап сыйымдылығы

pcs

24

Макс. аспап салмағы

kg

7

Макс. аспап ұзындығы

mm

250

Макс. аспап диаметрі (толық /көрші бос)

mm

Φ75/Φ150

Басқалар

CNC жүйесі

/

Mitsubishi M80VB

Ауа көзі

Flow

л/мин

≥280（ANR）

Ауа қысымы

MPa

0.6~0.8

Жабдық сыйымдылығы

KVA

25

Салқындату сұйықтығы багының сыйымдылығы

л

300

Станок өлшемдері

mm

2700*3494*2970

X*Y*Z осьтері бойынша

Салмағы (шамамен)

Kg

6100
