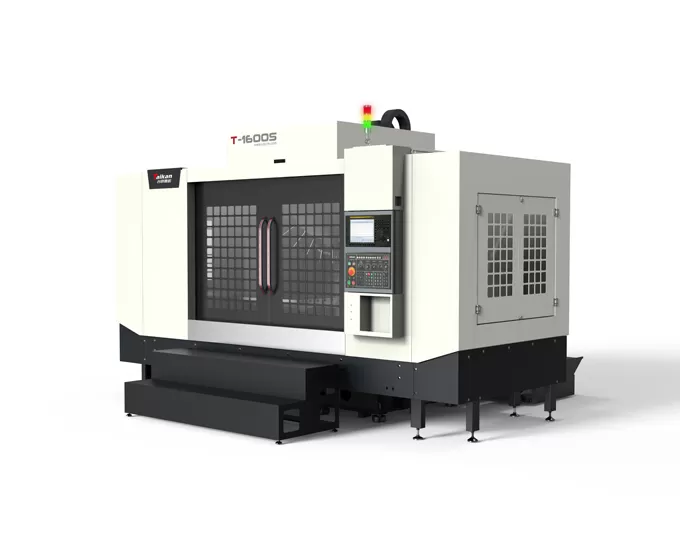

Name: HT-1600S Жоғары жылдамдықты және жоғары тиімді дөңгелек хаба өңдеу орталығы
Brand: Taikan Machine
Availability: InStock

HT-1600S жоғары жылдамдықты және жоғары тиімділіктегі дөңгелек хабы өңдеу орталығының сипаттамалары

Item			Unit	HT-1600S	Ескертпелер
Қозғалыс	Үстелдің қозғалысы (X осі)		mm	1600
	Седловинаның қозғалысы (Y осі)		mm	550
	Шпиндель бабкасының қозғалысы (Z осі)		mm	450
	Шпиндель ұшынан үстел бетіне дейінгі арақашықтық		mm	100-550
	Шпиндель орталығынан бағана бағыттаушы бетіне дейінгі арақашықтық		mm	632
Үстел	Үстел өлшемі		mm	1700*550
	Макс. жүктеме		kg	500
	Т-ойық (ойықтар саны - ойық ені * аралық)		mm	5-18*100
Шпиндель	Қозғалтқыш қуаты (номиналды/қысқа мерзімді)		kW	3.7/5.5
	Қозғалтқыш моменті (номиналды/қысқа мерзімді)		N.m	14.1/21.0
	Шпиндель қозғалтқышының айналу жиілігі		rpm	20-20000
	Шпиндель конусы		/	BT30
Жылдамдық	Кесу беріліс жылдамдығы диапазоны		мм/мин	1-15000
Жылдамдық	X/Y/Z осьтері бойынша жылдам орын ауыстыру жылдамдығы		м/мин	30/36/36
Дәлдік	Позициялау дәлдігі (X/Y/Z)		mm	0.015	GB/T 18400.4（Толық жүріс）
Дәлдік	Қайталанғыштық (X/Y/Z)		mm	0.008	GB/T 18400.4（Толық жүріс）
Аспап журналы	Аспап сақтау сыйымдылығы		pcs	21
	Аспаптың макс. салмағы		kg	3
	Аспаптың макс. ұзындығы		mm	250
	Аспаптың макс. диаметрі (толы / көрші бос)		mm	Ф60/Ф80
Басқа	СББ жүйесі			Mitsubishi M80VB
	Ауа көзі	Flow	л/мин	≥200（ANR）
	Ауа көзі	Ауа қысымы	MPa	0.6-0.8
	Жабдықтың қуаты		kVA	20
	Салқындатқыш сұйықтық багының макс. сыйымдылығы		л	400
	Станоктың өлшемі		mm	4150*3750 2950	XYZ осьтеріне сәйкес
	Салмағы (шамамен)		kg	6450

Бұл беттегі ақпарат тек анықтама үшін берілген. Сипаттамалар мен мәліметтер өнімді жаңартуға немесе жетілдіруге байланысты өзгеруі мүмкін. Қосымша ақпарат алу үшін бізге хабарласыңыз.
