CNC станок диагностикасы: Ешқашан назардан тыс қалдыруға болмайтын 12 ескерту белгісі

Қазіргі заманғы өңдеу өндірісінде CNC станоктары тұрақты дәлдікті, жоғары өнімділікті және үздіксіз жұмысты қамтамасыз етуі тиіс. Дегенмен, станоктардың көптеген ірі ақаулары ескертусіз пайда болмайды. Шпиндель істен шықпай тұрып, серво дабылы қосылмай тұрып немесе станок күтпеген жерден өндірісті тоқтатпай тұрып, әдетте бірдеңенің дұрыс емес екенін көрсететін нәзік белгілер болады.

Өкінішке қарай, көптеген цехтар ақаулық орын алғаннан кейін ғана әрекет етеді. Бұл кезде жөндеу шығындары, өндірістік кідірістер және жоғалған қуат айтарлықтай болуы мүмкін.

Тиімді CNC станоктарының диагностикасы жоспарланбаған тоқтап қалуды болдырмау үшін станоктың қалыптан тыс әрекетін ерте анықтауға бағытталған. Сіз шағын өңдеу шеберханасын немесе үлкен өндірістік нысанды басқарсаңыз да, станоктың тозу белгілерін түсіну жабдықтың қызмет ету мерзімін ұзартуға және жалпы өндіріс тиімділігін арттыруға көмектеседі.

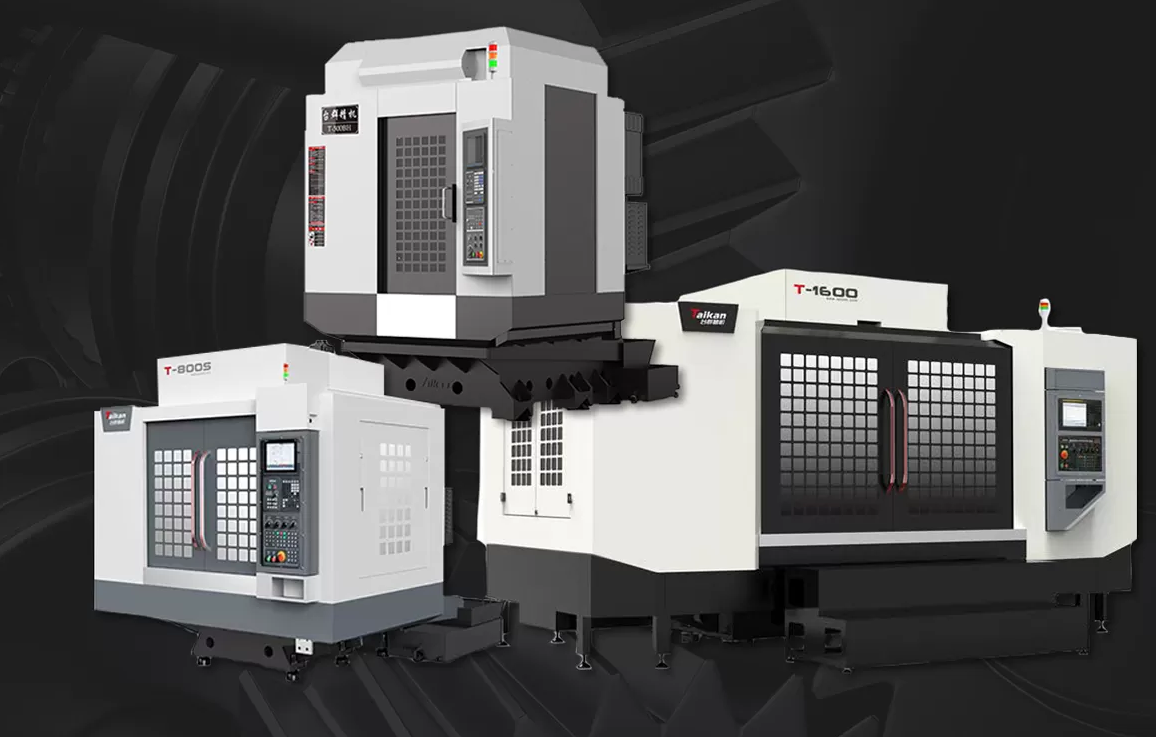

Тік өңдеу орталығын пайдаланатын нысандар үшін белсенді диагностика көбінесе тұрақты өндірістік кестелерді сақтауда және техникалық қызмет көрсету шығындарын азайтуда шешуші рөл атқарады.

CNC Станоктарының Диагностикасы Неліктен Маңызды

Қазіргі заманғы CNC станоктары - шпиндельдерден, серво жетектерден, шарикті бұрандалардан, бағыттауыштардан, майлау жүйелерінен, құрал ауыстырғыштардан және станок контроллерлерінен тұратын жоғары дәрежеде интеграцияланған жүйелер. Осы компоненттердің кез келгеніндегі ақаулық, ақыр соңында, өңдеу сапасына немесе станок сенімділігіне әсер етуі мүмкін.

Көптеген өндірістік орталарда, әсіресе a пайдаланатындардабір ғана компонент мәселесі ерте анықталмаса, тұрақсыз өңдеу өнімділігіне тез ұласуы мүмкін.тік фрезерлік орталық

Диагностиканың мақсаты жай ғана ақауларды анықтау емес — бұл дамып келе жатқан мәселелерді олар істен шығуға айналмай тұрып тану.

Тиімді диагностикалық бағдарлама өндірушілерге көмектесе алады:

• Жоспарланбаған тоқтап қалуды азайту

• Өңдеу дәлдігін жақсарту

• Техникалық қызмет көрсету шығындарын төмендету

• Шпиндель мен компоненттердің қызмет ету мерзімін ұзарту

• Өндірістік жоспарлауды жақсарту

• Жабдықтың жалпы тиімділігін (OEE) арттыру

Мәселе неғұрлым ерте анықталса, оны түзету әдетте соғұрлым арзан болады.

Дереу Назар Аударуды Қажет Ететін CNC Станоктарының Маңызды Ескерту Белгілері

Бұл ескерту белгілері көбінесе елемеу жағдайында тікелей станоктың тоқтап қалуына әкелуі мүмкін дамып келе жатқан механикалық немесе электрлік ақауларды көрсетеді.

1. Шамадан тыс Шпиндель Дірілі

Шпиндель дірілі көбінесе CNC станокында елеулі механикалық мәселенің дамып келе жатқанын көрсететін ең ерте белгілердің бірі болып табылады.

Операторлар дірілді көбінесе өңделген бет сапасының нашарлауы, станоктың әдеттен тыс шуы немесе құралдың жедел тозуы арқылы байқайды. Бастапқыда шамалы діріл зиянсыз болып көрінгенімен, ұзақ уақыт жұмыс істеу шпиндель мойынтіректері мен айналмалы компоненттерге қосымша күш түсіруі мүмкін.

Жалпы себептерге мыналар жатады:

• Мойынтірек тозуы

• Құрал дисбалансы

• Құрал ұстағыштың дұрыс отырғызылмауы

• Шпиндельдің тураланбауы

Уақыт өте келе діріл үрдістерін бақылау көбінесе бір реттік қалыптан тыс көрсеткішке әрекет етуден гөрі құндырақ. Дірілдің біртіндеп артуы әдетте үлкен шпиндель зақымдануы орын алмай тұрып зерттелуі тиіс дамып келе жатқан мәселені көрсетеді.

2. Тұрақты Шпиндельдің Қызып Кетуі

Барлық шпиндельдер жұмыс кезінде, әсіресе жоғары айналым жылдамдығында, жылу шығарады. Алайда, қалыптан тыс температура көтерілуін ешқашан елемеуге болмайды.

Шпиндельдің шамадан тыс температурасы көбінесе мойынтірек жүйесі, майлау тізбегі немесе салқындату механизміндегі ақауларды көрсетеді. Егер шпиндель температурасы қалыпты жұмыс ауқымынан тыс көтеріле берсе, компонент тозуы тез үдеуі мүмкін.

Операторлар мыналарға назар аударуы керек:

• Әдеттен тыс ыстық шпиндель корпустары

• Жиі температура дабылдары

• Қызумен бірге жүретін дірілдің күшеюі

• Өңдеу тұрақтылығының төмендеуі

Қызып кетуді ерте шешу қымбат шпиндельді күрделі жөндеудің және ұзақ уақыт тоқтап қалудың алдын алады.

3. Жиі Серво Дабылдары

Серво дабылдары дамып келе жатқан станокты басқару мәселелерінің ең көп таралған көрсеткіштерінің бірі болып табылады.

Кейде дабылдар уақытша жұмыс жағдайларынан туындауы мүмкін болғанымен, қайталанатын дабылдар көбінесе қозғалысты басқару жүйесіндегі терең жатқан ақауларды көрсетеді.

Ықтимал себептерге мыналар жатады:

• Мотордың шамадан тыс жүктелуі

• Энкодер ақаулары

• Жетек істен шығулары

• Шамадан тыс механикалық кедергі

Түпкі себебін анықтамай дабылдарды қайта-қайта өшіру мәселенің ушығуына және ақыр соңында станоктың тоқтауына әкелуі мүмкін.

4. Орналасу Дәлдігінің Ауытқуы

Біртіндеп орналасу дәлдігін жоғалтатын станок, мәселе айқын болғанға дейін апталар бойы жұмысын жалғастыра беруі мүмкін.

Көптеген өндірушілер орналасу ақауларын алдымен бөлшек өлшемдері рұқсат шегіне қарай ауытқи бастағанда немесе сапаны тексеру сәйкессіздіктерді анықтағанда байқайды.

Типтік себептерге мыналар жатады:

• Шарикті бұранда тозуы

• Энкодер дәлсіздіктері

• Термиялық кеңею

• Серво баптау мәселелері

Орналасу дәлдігі өнім сапасына тікелей әсер ететіндіктен, тіпті кішкентай ауытқулар да жедел зерттеуді қажет етеді.

Өңдеу Сапасына Әсер Ететін CNC Станоктарының Өнімділік Мәселелері

Бұл ескерту белгілері өндірісті бірден тоқтатпауы мүмкін, бірақ олар бөлшек сапасы мен өндіріс тиімділігіне айтарлықтай әсер етуі мүмкін.

5. Құралдың Жылдам Тозуы

Құрал қызмет ету мерзімінің күтпеген төмендеуі көбінесе тек құрал-сайман мәселелерінен гөрі станокқа қатысты ақауларды көрсетеді. Құралдар күтілгеннен айтарлықтай жылдам тозғанда, түпкі себеп станок дірілін, шпиндельдің радиалды соғуын, қаттылық мәселелерін немесе дұрыс емес кесу шарттарын қамтуы мүмкін. Құрал тұтыну үрдістерін бақылау станоктың жай-күйі туралы құнды ақпарат бере алады және дамып келе жатқан механикалық ақауларды олар ауыр болмай тұрып анықтауға көмектеседі.

6. Нашар Бет Сапасы

Бет сапасы жалпы станок жағдайының құнды көрсеткіші қызметін атқарады.

Тұрақты тегіс беттер шығаратын станок кенеттен діріл іздерін, кедір-бұдыр беттерді немесе тұрақсыз текстураларды бере бастаса, механикалық тұрақсыздықты бастан кешіруі мүмкін.

Ықтимал себептерге мыналар жатады:

• Шпиндель дірілі

• Құрал ұстағыш мәселелері

• Бағыттауыш тозуы

• Құрылымдық босаңсу

Бет сапасының өзгеруі көбінесе айқынырақ механикалық белгілер дамымай тұрып пайда болады.

7. Қайталанымдылық Мәселелері

Қайталанымдылық станоктың бірдей жағдайларда бірдей нәтижелерді қайта-қайта шығару қабілетін өлшейді.

Бірдей өңдеу бағдарламалары әртүрлі нәтижелер бергенде, станоктың қайталанымдылығы нашарлауы мүмкін.

Жалпы себепкерлерге мыналар жатады:

• Механикалық тозу

• Термиялық тұрақсыздық

• Серво сәйкессіздіктері

• Люфт дамуы

Қайталанымдылық мәселелері өнімнің тұрақтылығын біртіндеп төмендетіп, сапаны бақылау шығындарын арттыруы мүмкін.

Уақыт Өте Келе Өршитін Техникалық Қызмет Көрсету Мәселелері

Бұл мәселелер көбінесе шағын техникалық қызмет көрсету алаңдаушылығы ретінде басталады, бірақ еленбесе, ірі сенімділік ақауларына айналуы мүмкін.

8. Автоматты Құрал Ауыстырғыштың (ATC) Ақаулықтары

Автоматты құрал ауыстырғыш өндіріс тиімділігін сақтау үшін маңызды. Баяу құрал ауыстыру, өткізіп алған құрал алмасулар немесе кезеңдік құрал орнының қателері дамып келе жатқан механикалық немесе сенсорға қатысты мәселелерді көрсетуі мүмкін.

ATC ерте мәселелерін елемеу күтпеген өндірістік үзілістерге және қымбат ақаулықтарды іздеу жұмыстарына әкелуі мүмкін.

9. Салқындатқыш Сұйықтық Жүйесінің Мәселелері

Салқындатқыш жүйелер температураны бақылауда, майлауда және жоңқаны эвакуациялауда шешуші рөл атқарады.

Салқындатқыш өнімділігінің төмендеуі мыналарға әкелуі мүмкін:

• Нашар бет сапасы

• Құрал тозуының артуы

• Термиялық деформация

• Жоңқа жиналуы

Сорғыларды, сүзгілерді, саптамаларды және салқындатқыш сапасын жүйелі тексеру көптеген өңдеу мәселелерінің өндіріске әсер етпей тұрып алдын алады.

10. Шарикті Бұранда Тозуы

Шарикті бұрандалар айналмалы қозғалысты дәл сызықтық қозғалысқа түрлендіруге жауапты. Тозу артқан сайын, станоктың орналасу тұрақтылығы төмендеп, люфт дами бастауы мүмкін.

Жалпы ескерту белгілеріне мыналар жатады:

• Тұрақсыз өлшемдер

• Ось қозғалысының ауытқулары

• Люфттың артуы

• Орналасу дәлдігінің төмендеуі

Тұрақты тексеру өңдеу дәлдігіне әсер етпей тұрып, тозуды анықтауға көмектеседі.

11. Бағыттауыштың Тозуы

Бағыттауыштар дәл өңдеуге қажетті тұрақтылық пен қаттылықты қамтамасыз етеді. Уақыт өте келе ластану, жеткіліксіз майлау немесе шамадан тыс жүктеме тозуды жеделдетуі мүмкін.

Бағыттауыштар тозған сайын, өндірушілер мыналарды сезінуі мүмкін:

• Қаттылықтың төмендеуі

• Дірілдің күшеюі

• Өңдеу дәлдігінің төмендеуі

• Бет сапасы мәселелері

Дұрыс майлауды басқару бағыттауыштың қызмет ету мерзімін ұзартудың ең тиімді тәсілдерінің бірі болып қала береді.

12. Майлау Жүйесінің Ауытқулары

Көптеген елеулі CNC станоктарының ақаулары жеткіліксіз майлаудан туындайды. Майлау жүйелері майдың дұрыс таралуын қамтамасыз ете алмаса, маңызды компоненттер жедел тозуға және үйкелістің артуына ұшырайды.

Ескерту белгілері көбінесе мыналарды қамтиды:

• Станоктың қалыптан тыс шуы

• Жоғарылаған жұмыс температурасы

• Компонент тозуының артуы

• Майлау дабылдары

Майлауды жүйелі тексеру - ең қарапайым және үнемді профилактикалық қызмет көрсету тәжірибелерінің бірі.

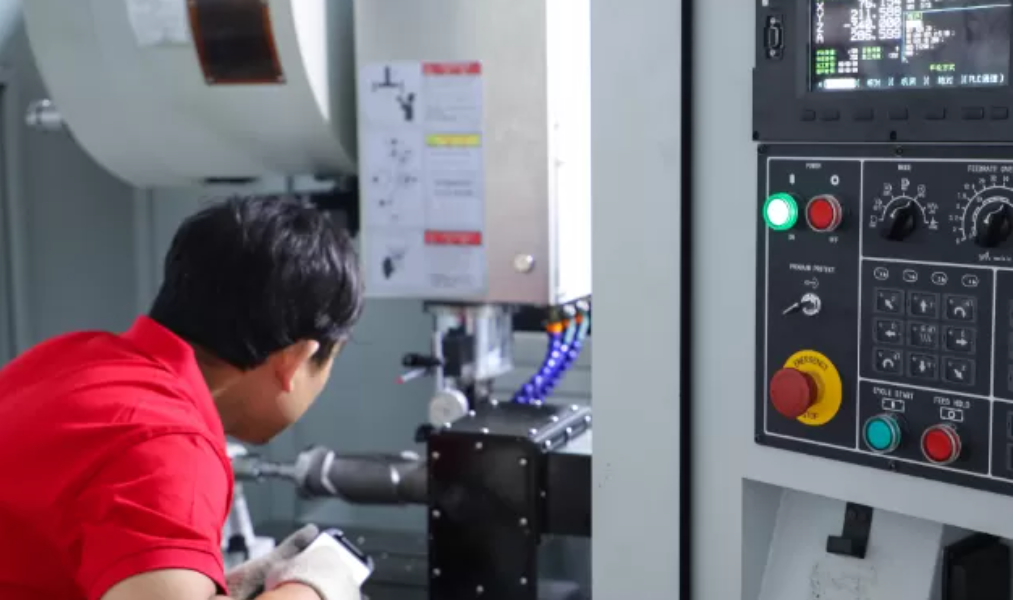

CNC Станокының Жай-Күйін Тексеру Парағы

Құрылымдық тексеру бағдарламасы техникалық қызмет көрсету топтарына дамып келе жатқан мәселелерді өндіріске әсер етпей тұрып анықтауға көмектеседі.

a пайдаланатын нысандаркөбінесе құрылымдық тексеру бағдарламаларынан айтарлықтай пайда көреді, себебі бұл станоктар жиі жоғары шпиндель жылдамдықтарында және қарқынды өндірістік циклдарда жұмыс істейді.бұрғылау-фрезерлік өңдеу орталығы

Профилактикалық Қызмет Көрсету және Реактивті Қызмет Көрсету

Көптеген өндірушілер әлі де түзетуші қызмет көрсетуге сүйенеді, станоктарды тек ақаулық орын алғаннан кейін жөндейді. Бұл тәсіл бастапқыда үнемді болып көрінгенімен, көбінесе ұзақ мерзімді жоғары шығындарға әкеледі.

Ең табысты өндірушілер күтпеген ақауларды азайту үшін жүйелі тексерулерді, жай-күй мониторингін және болжамды қызмет көрсету стратегияларын біріктіреді.

Қазіргі Заманғы CNC Станоктары Жетілдірілген Диагностиканы Қалай Қолдайды

Өндіріс ақылды зауыт орталарына қарай жылжыған сайын, станок диагностикасы барған сайын күрделене түсуде.

Қазіргі заманғы CNC платформалары енді мынадай функцияларды қамтиды:

• Нақты уақыттағы шпиндель мониторингі

• Серво жүктемесін талдау

• Термиялық компенсация

• Құрал қызмет ету мерзімін басқару

• Қашықтан диагностикалау мүмкіндіктері

• Болжамды қызмет көрсету функциялары

Бұл технологиялар өндірушілерге дамып келе жатқан мәселелерді ертерек анықтауға және белгіленген қызмет көрсету аралықтарына емес, станоктың нақты жағдайына негізделген қызмет көрсету шешімдерін қабылдауға мүмкіндік береді.

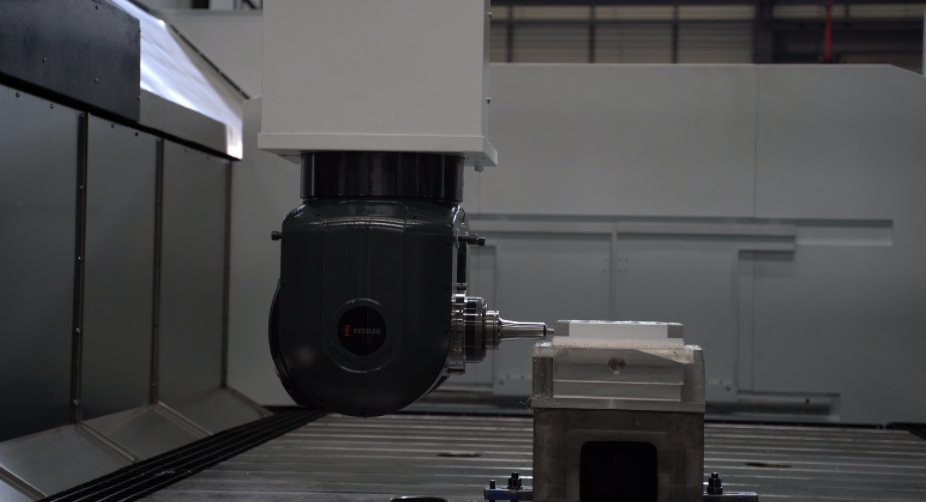

Үлкенірек өндірістік орталар үшін жетілдірілген порталды өңдеу орталығы жүйелері станоктың қолжетімділігі мен операциялық сенімділігін арттыратын интеллектуалды бақылау технологияларын барған сайын интеграциялауда.

Жиі Қойылатын Сұрақтар

CNC станоктарының диагностикасы дегеніміз не?

CNC станоктарының диагностикасы жабдықтың істен шығуына әкелмей тұрып, дамып келе жатқан механикалық, электрлік немесе басқару жүйесіндегі ақауларды анықтау үшін станок өнімділігін бақылау және талдау процесін білдіреді.

Алдымен қандай CNC станок мәселесін шешу керек?

Шпиндель дірілі, қызып кету, орналасу дәлдігі және қайталанатын серво дабылдары бар мәселелер әдетте ең жоғары басымдыққа ие болуы керек, себебі олар тез арада ірі тоқтап қалуға немесе қымбат жөндеуге әкелуі мүмкін.

CNC станоктарын қаншалықты жиі тексеру керек?

Негізгі операциялық тексерулер күн сайын жүргізілуі керек, ал кешенді тексерулер станоктың пайдаланылуына байланысты ай сайын, тоқсан сайын және жыл сайын жүргізілуі тиіс.

Болжамды қызмет көрсету CNC станоктарының тоқтап қалуын азайта ала ма?

Иә. Болжамды қызмет көрсету бағдарламалары өндірушілерге ақаулар орын алмай тұрып, дамып келе жатқан мәселелерді анықтауға көмектеседі, күтпеген тоқтап қалуды азайтады және техникалық қызмет көрсету тиімділігін арттырады.

Техникалық қызмет көрсетуді қажет ететін ең көп таралған CNC станок компоненттері қандай?

Шпиндель мойынтіректері, шарикті бұрандалар, серво жүйелер, майлау жүйелері, бағыттауыштар, салқындатқыш жүйелер және автоматты құрал ауыстырғыштар жиі қызмет көрсетілетін компоненттердің қатарына жатады.

Қорытынды

Көптеген CNC станоктарының ақаулары кенеттен болмайды. Олар операторлар мен техникалық қызмет көрсету топтары ірі бұзылу орын алмай тұрып анықтай алатын ескерту белгілері арқылы біртіндеп дамиды.

Шпиндель дірілін, қызып кетуді, орналасу дәлдігін, серво дабылдарын, құрал тозуын, салқындатқыш өнімділігін, майлау жағдайларын және басқа да маңызды көрсеткіштерді бақылау арқылы өндірушілер тоқтап қалуды айтарлықтай азайтып, жабдық сенімділігін арттыра алады.

Болжамды қызмет көрсету және ақылды өндіріс дамып келе жатқанда, тиімді CNC станоктарының диагностикасы станок өнімділігін арттырудың, жабдықтың қызмет ету мерзімін ұзартудың және өндірістік қуатты қорғаудың ең құнды стратегияларының бірі болып қала береді.
