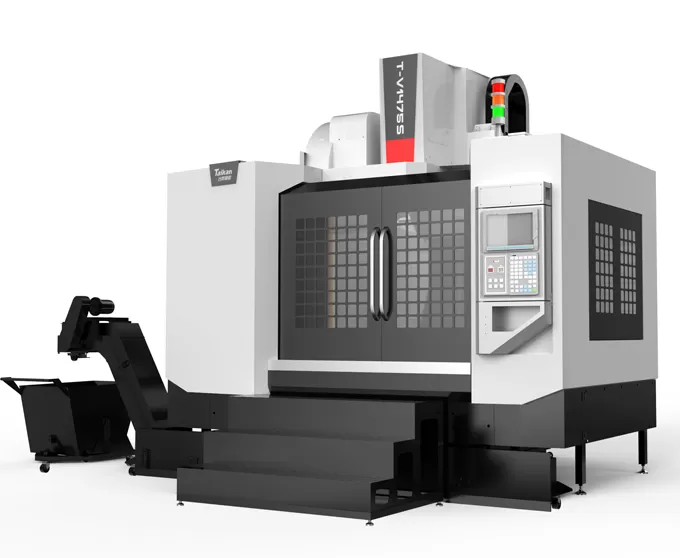

HT-V1475S жоғары жылдамдықты және жоғары тиімді тік өңдеу орталығы

Жылжу

Үстелдің X осі бойынша жылжуы

mm

1400

Седлоның Y осі бойынша жылжуы

mm

750

Бастиектің Z осі бойынша жылжуы

mm

750

Шпиндель ұшынан үстел бетіне дейінгі қашықтық

mm

120～870

Шпиндель ортасынан баған бағыттаушы бетіне дейінгі қашықтық

mm

826

Жұмыс үстелі

Үстел өлшемдері

mm

1500*750

Макс. жүк (біркелкі жүктеме)

kg

1400

T-тәрізді ойық (ойық саны - ойық ені * арақашықтық)

mm

5-18*150

Шпиндель

Қозғалтқыш қуаты (номиналды/қысқа мерзімді)

kW

15/18.5

Қозғалтқыштың айналу моменті (номиналды/қысқа мерзімді)

N.m

143/191

Жылдамдық диапазоны

r/min

50～6000 (белдік)

Шпиндель диаметрі

mm

Φ190

Шпиндель конусы

/

BT50

Тойтарма сипаттамалары

/

P50T-I（MAS403）

Жылдамдық

Кесу беріліс жылдамдығының диапазоны

mm/min

1-10000

X/Y/Z осьтері бойынша жылдам орын ауыстыру жылдамдығы

m/min

24/24/20

Дәлдік

Орналасу дәлдігі (X/Y/Z)

mm

0.015

GB/T18400.4（Full travel）

Қайталану дәлдігі (X/Y/Z)

mm

0.008

Құрал-сайман магазині

Құрал-сайман сыйымдылығы

pcs

24

Макс. құрал-сайман салмағы

kg

15

Макс. құрал-сайман ұзындығы

mm

300

Макс. құрал-сайман диаметрі (толық / көрші бос)

mm

Φ105/Φ210

Басқалар

Z осінің қарсы салмағы

Азотты теңестіру

CNC жүйесі

/

FANUC 0i-MF Plus(5)

Ауа көзі

Flow

L/min

280（ANR）

Ауа қысымы

MPa

0.6~0.8

Жабдық қуаты

KVA

35

Салқындатқыш сұйықтық багының сыйымдылығы

L

400

Станок өлшемдері

mm

5050×3680×3440

Жоңқа конвейерімен (педальді)

Салмағы (шамамен)

Kg

10700
