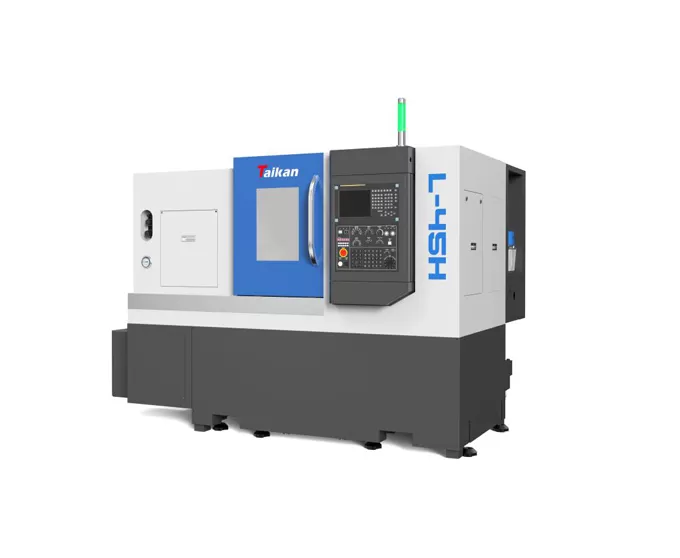

Name: HL-45H Жоғары дәлдіктегі CNC көлденең токарлық станок
Brand: Taikan Machine
Availability: InStock

HL-45H Жоғары дәлдіктегі CNC көлденең токарлық станок

Қуатты технология, көптеген функциялар

бір қысқыш әртүрлі өңдеуді аяқтай алады, нарықтың жекешелендірілген өндіріс қажеттіліктерін қанағаттандыру үшін

HL-45H жоғары дәлдікті CNC көлденең токарлық станоктың сипаттамасы

ЖалпыComment

30° ескілді көлемдетін тіркесімді компакт структурасын, жоғарғы, тіз чипті өшіру және әңірегі операцияларды бар.
Компьютер құрал қорғауды, автоматты түрде өшіру, автоматты түрде салмау және автоматты түрде сұрау үшін толық жабынды.

Сіздеу

Шықша жылдам аралығы 0-2800r/мин.
Сыртқының борын қолдауы екі цилиндрік түсіргендері және екі сұралған ұмытқы бұрыштың контакт тоулы бағдарламаларды алады. , Ашының артынан қолдауы білкілді цилиндрілерге ауыстыру мен радиалдың тоқтайтын талаптарға тура алады...

Бақылауы

Жүйеген бағдарламаны дизайнасын, әңгі жылдамдық қадамдастыру қадамдастыру. төмөгі жылдам құрылғы және жоғарғы орынғу дұрыс;

Құралы

Бұл машина құрал серво құралының турретенді.

HL-45H жоғары дәлдікті CNC көлденең токарлы станогын қолдану

Жұмыс мысал 1

Жұмыс мысал 2Name

Жұмыс мысал 3Name

Жұмыс мысал 4Name

HL-45H Жоғары дәлдіктегі сандық басқарылатын көлденең токарлық станоктың сипаттамалары

Name		Unit	HL-45H	Ескертпе
Өңдеу ауқымы	Станинадағы ең үлкен бұрылу диаметрі	mm	φ600
	Ең үлкен өңдеу диаметрі (білік/диск)	mm	φ380/φ450
	Ең үлкен өңдеу ұзындығы	mm	450
	Ең үлкен штанга диаметрі	mm	φ75
Жылжу	X осінің жылжуы	mm	240
	X осі қозғалтқышының қуаты/тұрақтандыру моменті	кВт/Нм	1.8/11
	Z осінің жылжуы	mm	500
	Z осі қозғалтқышының қуаты/тұрақтандыру моменті	кВт/Нм	1.8/11
Шпиндель	Шығу қуаты (S1/S6)	kw	15/18.5
	Шпиндель ұшының пішіні		A2-8
	Шпиндель жылдамдығы	айн/мин	0-2800
	Шпиндельдің өтетін саңылау диаметрі	mm	φ87
Патрон	Гидравликалық үш жақты патрон	inch	10	Қуыс
Артқы бабка	Артқы бабка гильзасының диаметрі/жылжуы	mm	φ70/100	Қосымша
Артқы бабка	Артқы бабка гильзасының конус саңылауы конусы	Морзе	Морзе 4#	Айналмалы орталық
Жылдамдық	Жылдам жылжу жылдамдығы (X осі)	м/мин	30
	Жылдам жылжу жылдамдығы (Z осі)	м/мин	30
	Кесу беру жылдамдығы	мм/мин	1~8000
Аспап ұстағыш	Аспап сыйымдылығы	T	12
	Аспаптың индекстеу уақыты	секунд/позиция	0.5
	Аспап корпусының өлшемі	mm	25´25
	Ең үлкен ішкі өңдеу аспабының диаметрі	mm	40
Дәлдік	Позициялау дәлдігі (X осі)	mm	0.008
	Позициялау дәлдігі (Z осі)	mm	0.01
	Қайталану дәлдігі (X осі)	mm	0.004
	Қайталану дәлдігі (Z осі)	mm	0.004
Басқа	Жабдық параметрлері	kVA	16
	Салқындату сұйықтығы багының сыйымдылығы	л	150
	Станок өлшемдері	mm	260017901750	Қолмен жоңқа шығару салқындатқыш багы
	Салмағы (шамамен)	kg	3600

Бұл беттегі ақпарат тек анықтама үшін. Сипаттамалар мен егжей-тегжейлер өнімді жаңарту немесе жақсарту салдарынан өзгеруі мүмкін. Қосымша ақпарат алу үшін бізге хабарласыңыз.
