Name: D-L45 CNC көлденең токарлы станок
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

D-L45 CNC көлденең токарлы станок

Қуатты технология, көптеген функциялар

бір қысу арқылы әртүрлі өңдеулерді аяқтап, жекелендірілген нарықтық өндіріс қажеттіліктерін қанағаттандыруға болады

D-L45 CNC көлденең токарлық станоктың сипаттамасы

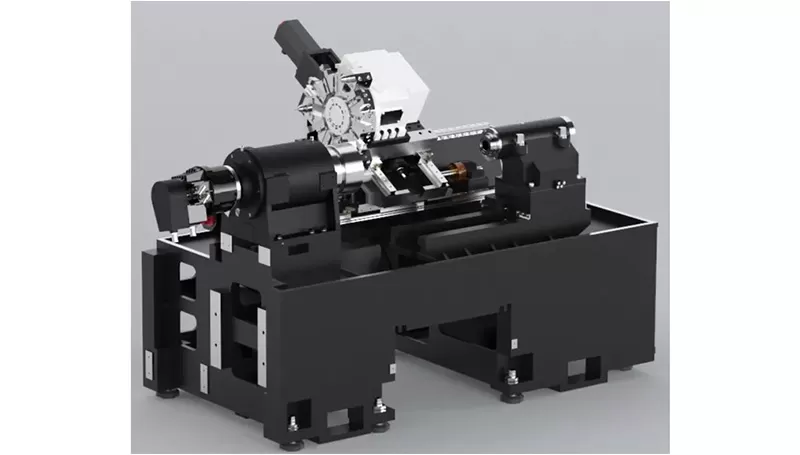

Жалпы құрылым

Станоктың механикалық, электрлік және гидравликалық біріктірілген орналасуы бар, ол 30° интегралды жоғары-төмен рельс төсегімен жабдықталған, тығыз құрылым, жоғары қаттылық, тегіс жоңқа шығару және ыңғайлы пайдалану сияқты артықшылықтарды ұсынады.

Бағыттауыштары домалау бағыттауыштары болып табылады, ал жетек компоненттері жоғары жылдамдықты, үнсіз шарлы бұрандаларды пайдаланады, бұл жоғары жылдамдық, төмен жылу генерациясы және жоғары позициялау дәлдігі сияқты артықшылықтарды қамтамасыз етеді. Станок толығымен жабық, қолмен жоңқа шығару, автоматты майлау және автоматты салқындату. Барлық негізгі компоненттер жоғары сапалы шайырлы құм қалыптау және жоғары берік шойын материалдарынан құйылған, бұл жоғары қаттылық пен тұрақты дәлдікті қамтамасыз етеді.

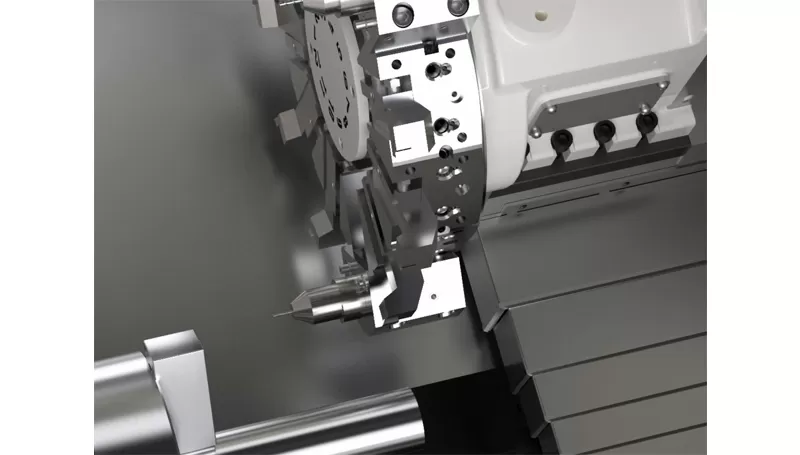

Моторлы шпиндель

Бұл станоктың негізгі жетек жүйесі жоғары өнімді серво қозғалтқыш жетегін қолданады, ол белдік арқылы шпиндельдің айналуын қамтамасыз етеді. Шпиндельдің айналу жылдамдығы диапазоны 0-2800 айн/мин. Шпиндельдің алдыңғы тірегі қос қатарлы цилиндрлік роликті мойынтіректерді және екі жиынтық жоғары дәлдікті бұрыштық контактілі шарлы мойынтіректерді пайдаланады, ал артқы тірегі қос қатарлы цилиндрлік роликті мойынтіректерді пайдаланады, осьтік және радиалды кесу күштерін көтеру талаптарына сәйкес келеді.

Жүргізу

Бойлық және көлденең жетектер SIEMENS/Fanuc жоғары өнімді серво қозғалтқыштарын пайдаланады, бұл жоғары орналасу дәлдігін және икемді, сенімді жұмысты қамтамасыз етеді.

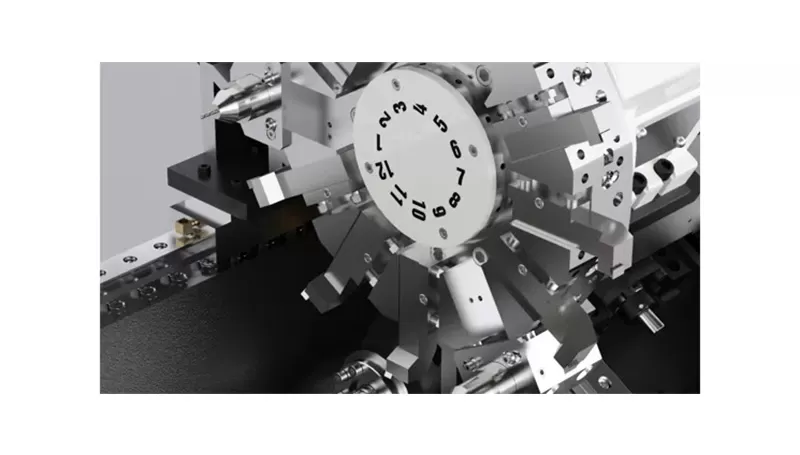

Құрал журналы

Бұл станок серво туретті пайдаланады, ол жылдам құрал ауыстыру жылдамдығымен және жоғары сенімділікпен ерекшеленеді.

D-L45 CNC көлденең токарь станогының қолданылуы

Орташа және кішігірім дискілер мен біліктер сияқты айналмалы бөлшектерді өңдеуде кеңінен қолданылады, күшті өңдеу өнімділігімен және жоғары орналасу дәлдігімен ерекшеленеді. Ол кәсіби өңдеу артықшылықтарына ие, әсіресе металл өңдеу секторларында, соның ішінде берілістер, подшипниктер, шағын дөңгелек хаб бірліктері, жаңа энергия, мұнай өнеркәсібі және автомобиль бөлшектері.

Өңдеу артықшылықтары

Дайындама мысалы 1

Дайындама мысалы 2

Дайындама мысалы 3

Дайындама мысалы 4

D-L45 Көлденең Жону Станогының Техникалық Сипаттамалары

Name		Unit	Сипаттама	Ескертпелер
Өңдеу ауқымы	Станинадағы ең үлкен жону диаметрі	mm	φ650
	Ең үлкен өңдеу диаметрі (шпиндель/диск)	mm	φ380/φ450
	Ең үлкен өңдеу ұзындығы	mm	560
	Штангалы материалдың ең үлкен диаметрі	mm	φ75
Жүріс	X осі бойынша жүріс	mm	240
	X осі қозғалтқышының қуаты/тоқтату моменті	kW/Nm	2.2/38
	Z осі бойынша жүріс	mm	580
	Z осі қозғалтқышының қуаты/тоқтату моменті	kW/Nm	2.2/38
Шпиндель	Шығыс қуаты (S1/S6)	kw	11/22
	Шпиндель ұшының түрі		A2-8
	Шпиндель айналу жиілігі	айн/мин	0-2800
	Шпиндель тесігінің диаметрі	mm	φ87
Жылдам жүріс	X осі бойынша жылдам қозғалыс жылдамдығы	м/мин	30
	Z осі бойынша жылдам қозғалыс жылдамдығы	м/мин	30
	Кесу берілісі жылдамдығы	мм/мин	1~8000
Құрал	Құрал сыйымдылығы	T	12
	Құрал ауыстыру уақыты	секунд/орын	0.5
	Кесу құралы корпусының өлшемі	mm	25×25
	Бұрғылау құралының ең үлкен диаметрі	mm	40
Дәлдік	Орналасу дәлдігі (X осі)	mm	0.006
	Орналасу дәлдігі (Z осі)	mm	0.006
	Қайталану дәлдігі (X осі)	mm	0.004
	Қайталану дәлдігі (Z осі)	mm	0.004
Басқа	Электрмен жабдықтау қуаты	kVA	20
	Салқындатқыш сұйықтық багының көлемі	л	150
	Станоктың габариттік өлшемдері	mm	2480×1840×2120	Қолмен жоңқа шығару су багы
	Станоктың таза салмағы (шамамен)	kg	3800

Бұл беттегі ақпарат тек анықтамалық сипатта. Сипаттамалар мен мәліметтер өнімнің жаңартылуына немесе жетілдірілуіне байланысты өзгеруі мүмкін. Қосымша ақпарат алу үшін бізбен хабарласыңыз.
