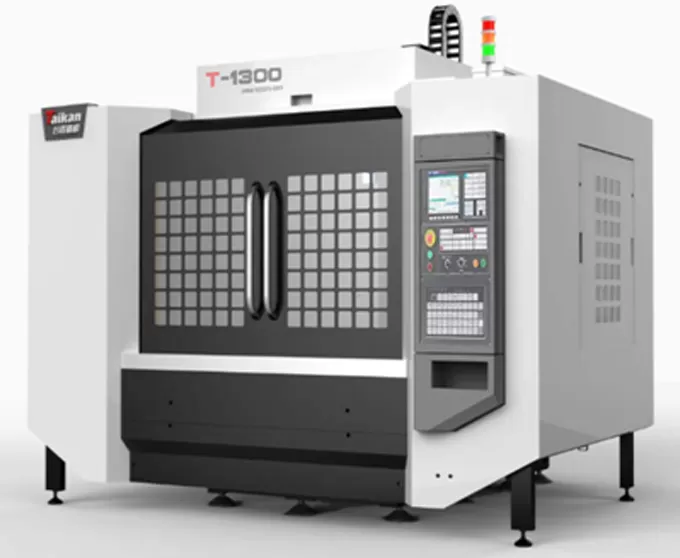

HT-1300 жоғары жылдамдықты, жоғары дәлдікті бұрғылау және фрезерлеу өңдеу орталығы

Жүріс

Үстелдің жүрісі (Х осі)

mm

1300

Суппорттың жүрісі (Y осі)

mm

650

Шпиндель бабкасының жүрісі (Z осі)

mm

410

Шпиндель мұрнынан үстел бетіне дейінгі қашықтық

mm

125-535

Шпиндель орталығынан бағана бағыттаушы бетіне дейінгі қашықтық

mm

727

Үстел

Үстел өлшемі

mm

1300*650

Макс. жүктеме

kg

600

Т-тәрізді ойық (ойықтар саны - ойық ені * арақашықтық)

mm

5-18*125

Шпиндель

Қозғалтқыш қуаты (номиналды/қысқа уақытты)

kW

3.7/5.5

Қозғалтқыш моменті (номиналды/қысқа уақытты)

N.m

14.1/21

Шпиндель қозғалтқышының айналым жылдамдығы

rpm

20-20000

Шпиндель конусы

/

BT30

Жылдамдық

Кесу беріліс жылдамдығының диапазоны

мм/мин

1-15000

Х/Y/Z осьтері бойынша жылдам орын ауыстыру жылдамдығы

м/мин

36/36/36

Дәлдік

Орналасу дәлдігі (X/Y/Z)

mm

0.01

GB/T 18400.4 (Толық жүріс)

Қайталану дәлдігі (X/Y/Z)

mm

0.006

Аспаптар журналы

Аспаптар сақтау сыйымдылығы

pcs

21

Аспаптың макс. салмағы

kg

3

Аспаптың макс. ұзындығы

mm

200

Аспаптың макс. диаметрі (толық/көрші бос)

mm

Ф60/Ф80

Басқа

CNC жүйесі

/

Mitsubishi M80VB

Ауа көзі

Flow

Л/мин

≥200 (ANR)

Ауа қысымы

MPa

0.6-0.8

Жабдық қуаты

kVA

15

Салқындатқыш сұйықтық багының макс. сыйымдылығы

Л

330

Станоктың өлшемі

mm

2960*3400*2710

X*Y*Z осьтеріне сәйкес

Салмағы (шамамен)

kg

5500
