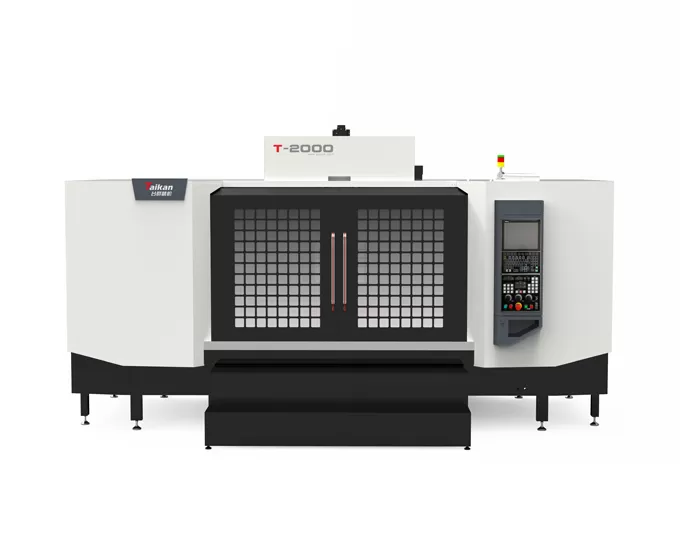

HT-2000 жоғары жылдамдықты және жоғары дәлдікті бұрғылау және фрезерлеу өңдеу орталығы

Қозғалыс

Үстел қозғалысы (X осі)

mm

2000

Седло қозғалысы (Y осі)

mm

650

Шпиндель бабкасының қозғалысы (Z осі)

mm

475

Шпиндель ұшынан үстел бетіне дейінгі қашықтық

mm

100-575

Шпиндель ортасынан бағана бағыттаушы бетіне дейінгі қашықтық

mm

707

Үстел

Үстел өлшемі

mm

2000*650

Макс. жүктеме

kg

600

T-ойық (ойық саны - ойық ені * аралық)

mm

5-18*125

Шпиндель

Қозғалтқыш қуаты (номиналды/қысқа мерзімді)

kW

3.7/5.5

Қозғалтқыш моменті (номиналды/қысқа мерзімді)

N.m

14.1/21.0

Шпиндель қозғалтқышының айналу жиілігі

rpm

20-20000

Шпиндель конусы

/

BT30

Жылдамдық

Кесу беріліс жылдамдығы ауқымы

мм/мин

1-15000

X/Y/Z осьтерінің жылдам орын ауыстыру жылдамдығы

м/мин

27/36/36

Дәлдік

Орналасу дәлдігі (X/Y/Z)

mm

0.015

GB/T 18400.4 (Толық жылжыту)

Қайталанымдылық (X/Y/Z)

mm

0.008

Аспаптар журналы

Аспап сақтау сыйымдылығы

pcs

21

Аспаптың макс. салмағы

kg

3

Аспаптың макс. ұзындығы

mm

200

Аспаптың макс. диаметрі (толықтай/көрші ұяшық бос)

mm

Ф60/Ф80

Басқа

CNC жүйесі

/

Mitsubishi M80VB

Ауа көзі

Flow

л/мин

≥200（ANR）

Ауа қысымы

MPa

0.6-0.8

Жабдық сыйымдылықтары

kVA

20

Салқындатқыш резервуарының макс. сыйымдылығы

л

400

Станок өлшемі

mm

4800*3900(баспалдақтармен қоса 700)*2560

X*Y*Z осіне сәйкес келеді

Салмағы (шамамен)

kg

7850
