VMC дегеніміз не? Тік өңдеу орталықтарына арналған толық нұсқаулық

Тік өңдеу орталығы (VMC) дегеніміз не?

Тік өңдеу орталығы, әдетте VMC деп аталады (also known asТік фрезерлік станоктар), - бұл шпиндель осі тік бағытталған сандық бағдарламалық басқаруы (CNC) бар фрезерлік станок. Қарапайым тілмен айтқанда, кесетін құрал X және Y осьтерінде қозғалатын үстелде орналасқан дайындамаға тік бағытта төмен қарайды, ал шпиндель басы Z осі бойымен тігінен қозғалады.

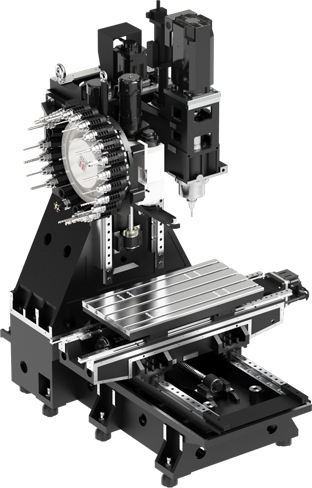

Қазіргі VMC станоктары бірнеше негізгі құрылымдық элементтерден тұрады: дірілді басу үшін қатты қабырғалы шойын төсек пен баған, дәл сызықты бағыттаушылар немесе қорапты жолдар, жоғары жылдамдықты шпиндель, автоматты құрал алмастырғыш және G-кодты біркелкі көп осьті қозғалысқа түрлендіретін CNC басқару жүйесі. Көптеген машиналар сондай-ақ жоңқа өңдеу жүйесін, салқындатқыш жүйелерді және тіпті паллет ауыстырғыштарды қамтиды. Қарапайым 3 осьті конфигурациядан толық 5 осьті бір уақытта өңдеуге дейін платформа сіздің мақсаттарыңызға сай кеңейеді.

VMC отбасы қарапайымнан жоғары дамығанға дейін ауқымды:

· 3 осьті VMC– X, Y және Z осьтерінде құралды жылжытады. Призмалық бөлшектер мен жалпы өңдеу үшін негізгі жұмыс күші. А3 осьті тік өңдеу орталығыкөптеген өңдеу тапсырмаларын орындаудағы тұрақтылығы мен тиімділігі арқасында стандартты өндірістік орталарда кеңінен қолданылады.

· 4 осьті VMC– Бір реттеуде бірнеше бөлшек жақтарын өңдеуге мүмкіндік беретін айналмалы ось (әдетте X немесе Y үстіндегі айналмалы үстел) қосады.

· 5 осьті VMC– Екі айналмалы ось қосып, құралға күрделі бұрыштар мен ойықтарға жетуге мүмкіндік береді. Толық 5 осьті бір уақытта немесе 3+2 орналасу конфигурациясы ретінде қол жетімді. Бұл сыныптың5 осьті тік өңдеу орталығы бірнеше реттеуді болдырмайды және күрделі бөлшектердегі дәлдікті арттырады.

Қытайдағы Taikan VMC станоктарының ауқымымен танысыңыз

Тік өңдеу орталығы қалай жұмыс істейді?

Бүкіл процесті CNC бағдарламасы басқарады. Дайындама үстелге бекітілгеннен кейін, шпиндель кесетін құралды бағдарламаланған жылдамдықпен айналдырады. Содан кейін машина материалды алу үшін құралды X, Y және Z осьтері бойынша жылжытады. Автоматты құрал алмастырғыш бірнеше секундта құралды ауыстырады, сондықтан бір машина қолмен араласусыз фрезерлеу, бұрғылау, бұрама ойық салу, кеңейту және тегістеу жұмыстарын орындай алады. Жоғары қысымды салқындатқыш жоңқаларды шайып, кесу аймағын таза ұстап, процесті тұрақты етеді.

Нәтиже қысқа сериялар мен үлкен көлемдерде де қайталанатын микрон деңгейіндегі дәлдік береді.

Неліктен өндірушілер тік өңдеу орталықтарын қалайды

Сатып алушылар станоктарды салыстырған кезде, олар мыналарға назар аударадытік өңдеу орталығының артықшылықтары, VMC станок бағасы, қаттылық, шпиндельдің жұмыс істеу уақыты және ұзақ мерзімді қолдау.Міне, VMC-лер осы жерде жеңеді:

· Оператордың қол жетімділігі– Ашық тік дизайн реттеуді, тексеруді және бөлшекті жүктеуді жылдамдатады. Шпиндельдің көрінуі машинаның пайдалануын тікелей арттырады.

· Қаттылық пен шығын тиімділігі– Кесетін күштер тікелей ауыр негізге бағытталады. Сапалы жасалған VMC, тез өтелімді қамтамасыз ететін VMC станок бағасымен ISO, AS және IATF стандарттарына сәйкес келетін өңдеу сапасы мен дәлдікті береді.

· Әмбебаптылық– Бір VMC алюминийді, болатты, тот баспайтын болатты, титанды және пластмассаларды кеседі. Ол бір циклде фрезерлеуді, бұрғылауды және қатты бұрама ойық салуды орындайды.

· Масштабталу мүмкіндігі– Зондтарды, шпиндель арқылы салқындатқышты, жоңқа тасымалдаушыларды немесе роботты жүктеуді қосыңыз. VMC сіздің өндіріс қажеттіліктеріңізге сай өседі және Өнеркәсіп 4.0 жұмыс ағындарына сай келеді.

· Қайта сату құны мен қолдау– VMC архитектурасы жаһандық деңгейде түсінікті. Машиналар құндылығын сақтайды және белгіліcnc тік өңдеу орталығының өндірушілеріөндірушілер қолдайтын CNC экожүйесін таңдау ұзақ мерзімді өнімділік пен сенімді сервистік қолдауды қамтамасыз етеді.

VMC-лердің негізгі қолдану салалары

VMC-дің икемділігі оны сансыз салалардың негізгі жұмыс күшіне айналдырады. Міне, оларды күн сайын көруге болатын жерлер:

· Автокөлік және электромобиль компоненттері: қозғалтқыш блоктары, цилиндр бастары, беріліс қораптары, аккумулятор науасының компоненттері және электр қозғалтқышының қақпақтары.

· Аэроғарыш және қорғаныс: құрылымдық кронштейндер, жетек корпустары, қабырғалы панельдер және құрал корпустары — көбінесе алюминий мен титаннан жасалған.

· Медициналық құрылғылар өндірісі: мінсіз бет сапасы мен қадағалануды талап ететін ортопедиялық имплантаттар, хирургиялық құралдар және диагностикалық жабдық бөлшектері.

· Жалпы машина жасау және шеберханалар: қысқа сериялы өндіріс, бірегей прототиптер, жөндеу бөлшектері және құрал-сайман бөлмесі жұмыстары.

· Электроника және 3C: жоғары жылдамдықты, жоғары берілісті және үлкен көлемде өңдеуді қажет ететін смартфон жақтаулары, ноутбук корпустары және радиаторлар.

· Қалып және штамп: бейінінің дәлдігі маңызды болатын қысыммен құю қалыптарының өзектері, қуыстары және электродтар өндірісі.

Тиісті тік өңдеу орталығын қалай таңдауға болады

Тиісті VMC таңдау ең қымбат машинаны сатып алу емес — бұл машинаның мүмкіндігін сіздің бөлшектер портфолиосына және зауытыңыздың мақсаттарына сәйкестендіру. Бағалауды жүргізу үшін осы құрылымдық нұсқаулықты пайдаланыңыз.

1. Жұмыс кеңістігі– Сіздің машинаңыздың жылжу ауқымы ең үлкен дайындаманың, қысқыштардың және құрал саңылауының өлшемдеріне сәйкес келуі керек.

2. Шпиндель– Айн/мин диапазонын, конусты (BT40, HSK-A63 және т.б.) және моментті тексеріңіз. Жоғары жылдамдықты шпиндельдер (15 000–24 000 айн/мин) алюминийде цикл уақытын азайтады; болатта төмен жылдамдықтағы момент маңызды.

3. Ось конфигурациясы– Көптеген призмалық жұмыстар үшін 3 осьті VMC пайдаланыңыз. 5 осьті VMC немесе 3+2 реттеу күрделі бөлшектерде бірнеше реттеуді болдырмайды.

4. Автоматтандыру және құрал алмастырғыш– ATC қалталарының көптігі (24, 30, 40+) жұмысты ауыстырудағы тоқтап қалу уақытын азайтады. Зондтау жүйелері процесстегі сапа тексерулерін қосады.

5. Басқару және байланыс– FANUC, Siemens, Heidenhain немесе Mitsubishi басқару жүйелері желіге оңай қосылуды және CAM интеграциясын ұсынуы тиіс.

6. Меншіктің жалпы құны– Орнатуды қолдауды, қосалқы бөлшектердің қолжетімділігін және алдын ала техникалық қызмет көрсетуді тексеріңіз. ТөменVMC станок бағасыжедел жергілікті қызмет болмаса, аз мәнді білдіреді.

Тік өңдеу орталықтарының жетекші өндірушілері

Жаһандық VMC нарығына бірнеше әлемдік деңгейдегі өндірушілер қызмет көрсетеді. Ландшафтты түсіну сапаны, инновацияны және құндылықты бағалауға көмектеседі.

· DMG MORI: жоғары деңгейлі 5 осьті шешімдермен және біріктірілген автоматтандырумен танымал неміс-жапон инженериясы.

· Mazak: көп тапсырмалы машиналардың пионері, тегіс басқару технологиясымен жоғары қаттылықты VMC ұсынады.

· Haas Automation: қол жетімділікке және шығын тиімділігіне бағытталған 3 осьті және 5 осьті VMC-лердің кең ауқымымен көлемі бойынша көшбасшы.

· Makino: қалып және штамп, аэроғарыш және дәл өндіріске бейімделген жоғары жылдамдықты VMC-лермен әйгілі.

· Taikan Machine: берік 3 осьті модельдерден жетілдірілген 5 осьті платформаларға дейін тік өңдеу орталықтарының толық спектрін ұсынатын ашық түрде тізімделген CNC VMC өндірушісі.

FAQ

VMC өңдеуде нені білдіреді?
VMC — бұл шпиндель осі тік бағытталған, Z осі бойымен қозғалатын, ал үстел X және Y осьтерінде қозғалатын CNC фрезерлік станокты білдіреді.

3 осьті VMC мен 5 осьті VMC арасындағы айырмашылық неде?
3 осьті VMC құралды X, Y және Z осьтерінде жылжытады. 5 осьті VMC екі айналмалы ось қосады, бұл құралға бір реттеуде дайындамаға бірнеше күрделі бұрыштармен жақындауға мүмкіндік береді, қысқыштарды азайтады және дәлдікті арттырады.

Типтік VMC станоктарының баға диапазоны қандай?
Бағалар жылжу ауқымына, шпиндель сипаттамаларына, ось санына және брендке байланысты әртүрлі болады. Бастапқы деңгейдегі 3 осьті VMC-лер қарапайым инвестиция деңгейінен басталуы мүмкін, ал үлкен жұмыс ауқымы бар, толық жабдықталған 5 осьті машиналар жоғары бағаға ие. Өндіріс қажеттіліктеріңізге бейімделген дәл, бәсекеге қабілетті баға ұсынысы үшін тікелей маманмен кеңескен дұрыс.

Тік өңдеу орталықтарын қай салалар көбірек пайдаланады?
Автокөлік, аэроғарыш, медициналық құрылғылар, жалпы машина жасау, электроника және қалып жасау ең ірі пайдаланушылар қатарында.

CNC VMC өндірушісін қалай таңдауға болады?
Салаңызда тәжірибесі бар, жергілікті қолдау қызметі, қосалқы бөлшектердің қолжетімділігі және ашық өнімділік құжаттамасы бар жариялы түрде есеп беретін компанияны іздеңіз. Өз материалыңызда сынақ кесулерін сұраңыз.

VMC қанша уақытқа жарайды?
Тиісті техникалық қызмет көрсетумен сапалы VMC 10-20 жыл немесе одан да көп уақыт бойы жоғары дәлдікті қамтамасыз ете алады. Машина құрылымы, бағыттаушы дизайн және сервистік қолдау ұзақ қызмет етудің негізгі көрсеткіштері болып табылады.

Қорытынды

Жоғары құндылықты, жоғары тұрақтылықты тік өңдеу орталығын іздеп жүрсіз бе? Taikan Machine 3 осьтіден жетілдірілген 5 осьтіге дейін VMC шешімдерінің кең ауқымын ұсынады. Біздің машиналар дәлелденген құйылған құрылымдарда жасалған, жоғары өнімді шпиндельдермен жабдықталған және сіздің жұмысыңызды тоқтатпайтын жаһандық сервистік желімен қолдау көрсетіледі.

Бізге хабарласыңызтегін, міндеттемесіз жабдық таңдау талдауы және соңғы баға ұсынысы үшін. Дүкеніңізді келесі деңгейге көтеретін дәл Taikan VMC-ін табайық.
