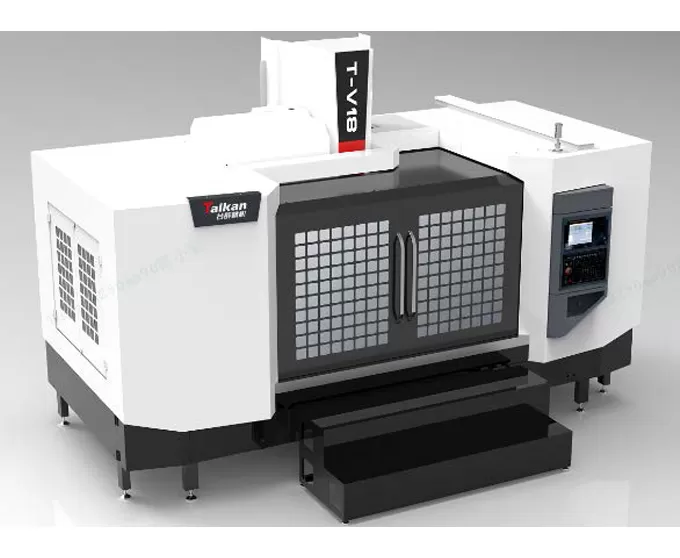

HT-V18 жеңіл кесу тік өңдеу орталығы

Жүріс

Үстел жүрісі (X осі)

mm

1800

Суппорт жүрісі (Y осі)

mm

650

Шпиндель бабкасының жүрісі (Z осі)

mm

590

Шпиндель ұшынан үстел бетіне дейінгі қашықтық

mm

100-690

Шпиндель орталығынан баған бағыттауыш бетіне дейінгі қашықтық

mm

707

Жұмыс үстелі

Үстел өлшемі

mm

1900*650

Макс. жүктеме (біркелкі жүктеме)

kg

800

T-ойығы (ойық саны - ойық ені * аралық)

mm

5-18*125

Шпиндель

Қозғалтқыш қуаты (номиналды/қысқа мерзімді)

kW

7.5/11

Қозғалтқыш моменті (номиналды/қысқа мерзімді)

N.m

35.8/95.5

Айналым диапазоны

айн/мин

20-12000

Шпиндель диаметрі

mm

Ф150

Шпиндель конусы

/

BT40

Тойтарма шеге спецификациясы

/

1-15000

Жылдамдық

Кесу беріліс жылдамдығының диапазоны

мм/мин

30/36/36

X/Y/Z осьтерінің жылдам орын ауыстыру жылдамдығы

м/мин

0.015

Дәлдік

Орналасу дәлдігі (X/Y/Z)

mm

0.008

GB/T18400.4（Толық жүріс）

Қайталанғыштық (X/Y/Z)

mm

0.01

Аспап дүкені

Аспап сиымдылығы

pcs

0.006

Аспаптың макс. салмағы

kg

24

Аспаптың макс. ұзындығы

mm

7

Аспаптың макс. диаметрі (толық/көрші бос)

mm

250

Басқалар

Z осінің қарсы салмағы

Ф75/Ф150

СББ жүйесі

/

Mitsubishi M80VB

Ауа көзі

Flow

л/мин

≥280（ANR）

Ауа қысымы

MPa

0.6-0.8

Жабдық өнімділігі

KVA

25

Салқындатқыш сұйықтық багының сиымдылығы

л

400

Станок өлшемдері

mm

4400*3900(баспалдақтарды қоса)*2950

X*Y*Z осьтеріне сәйкес

Салмақ (жуық)

Kg

8160
