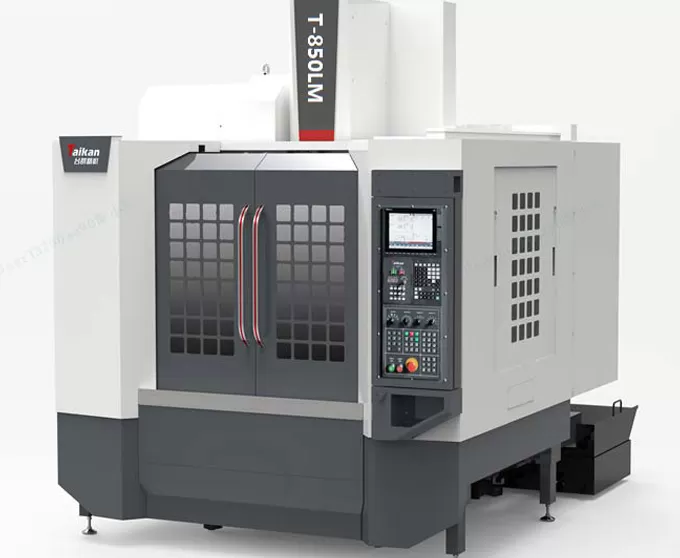

Name: HT-850LM Жоғары жылдамдықты және жоғары қаттылықты тік өңдеу орталығы
Brand: Taikan Machine
Availability: InStock

HT-850LM жоғары жылдамдықты және жоғары қаттылықты тік өңдеу орталығының ерекшеліктері

Жоғарғы етіптілікті істеу

Жоғарғы ақпарат

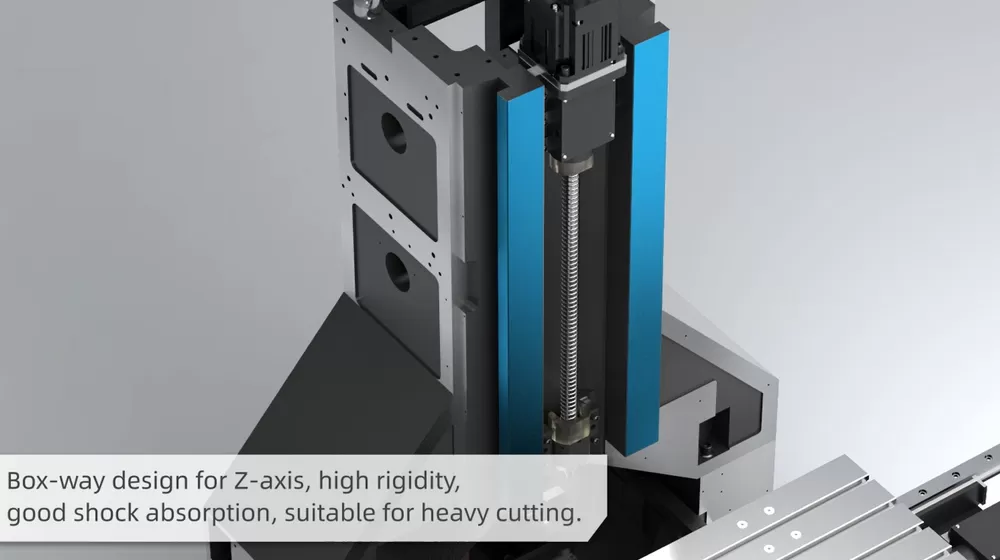

Z-осі жоғарғы бүйіргілікті теңдерді қолданады, X және Y жаңбалары чоң өлшеммен рұқсаттары Жоғарғы рұқсат етілері. Бұл комбинация сызықтық бағдарламалар енгізіл тезгілікті пен жеткілікті машиналарының жоғарғы қимылды. әңгі тіркеу мүмкіндігін және әдетті сәйкестіру.

Темергі кеңейтуі эффекттерін және өзің ойындайшы сәйкестіктер өзінің өмірі кеңейту.

Taikanың үлгісі

Taikan 24- құралдары құралының журналыName

Taikan 24- құралдары құралының журналыName

HT-850LM жоғары жылдамдықты және жоғары қаттылықты вертикальды өңдеу орталығын қолдану

Бұл машина әсіресе шағын және орташа өлшемді қораптар, пластиналар, дискілер, клапандар, корпустар және қалыптар сияқты күрделі бөлшектерді шағын және орташа сериялы өңдеуге өте қолайлы. Ол дәл бөлшектер, 5G өнімдері, металл бұйымдары, автомобиль компоненттері және медициналық құрылғылар сияқты салаларда кеңінен қолданылады.

Жұмыс мысал 1

Жұмыс мысал 2Name

Жұмыс мысал 3Name

HT-850LM жоғары жылдамдықты және жоғары қатты тік өңдеу орталығының техникалық сипаттамалары

Item			Unit	HT-850LM	Ескертпелер
Жүріс	Үстел жүрісі (X осі)		mm	850
	Суппорт жүрісі (Y осі)		mm	520
	Шпиндель бабкасының жүрісі (Z осі)		mm	550
	Шпиндель ұшынан үстел бетіне дейінгі қашықтық		mm	150～700
	Шпиндель орталығынан баған бағыттаушы бетіне дейінгі қашықтық		mm	590
Жұмыс үстелі	Үстел өлшемі		mm	1000*550
	Макс. жүктеме (біркелкі жүктеме кезінде)		kg	600
	T-ойық (ойық саны - ойық ені * аралығы)		mm	5-18*100
Шпиндель	Қозғалтқыш қуаты (номиналды/қысқа мерзімді)		kW	45976
	Қозғалтқыш моменті (номиналды/қысқа мерзімді)		N.m	52.5/118
	Айналу жылдамдығы диапазоны		айн/мин	50~8000（белбеу）
	Шпиндель диаметрі		mm	φ150
	Шпиндель конусы		/	BT40
	Тойтарма сипаттамалары		/	P40T-I（MAS403）
Жылдамдық	Кесу беру жылдамдығы диапазоны		мм/мин	1-10000
Жылдамдық	X/Y/Z осьтері бойынша жылдам орын ауыстыру жылдамдығы		м/мин	30/30/20
Дәлдік	Орналасу дәлдігі (X/Y/Z)		mm	0.008/0.008/0.01	GB/T18400.4（Толық жүріс）
Дәлдік	Қайталану дәлдігі (X/Y/Z)		mm	0.005/0.005/0.008	GB/T18400.4（Толық жүріс）
Аспаптар журналы	Аспаптар сыйымдылығы		pcs	24
	Аспаптың макс. салмағы		kg	7
	Аспаптың макс. ұзындығы		mm	250
	Аспаптың макс. диаметрі (толық / көрші бос)		mm	Φ75/Φ150
Басқалар	Z осінің қарсы салмағы		/	/
	CNC жүйесі		/	Mitsubishi M80VB
	Ауа көзі	Flow	л/мин	≥280（ANR）
	Ауа көзі	Ауа қысымы	MPa	0.6~0.8
	Жабдық сыйымдылығы		KVA	25
	Салқындатқыш сұйықтық ыдысының сыйымдылығы		л	300
	Станок өлшемі		mm	225031702890	XYZ осьтеріне сәйкес
	Салмағы (шамамен)		Kg	6500

Бұл беттегі ақпарат тек анықтама ретінде берілген. Сипаттамалар мен егжей-тегжейлер өнімді жаңарту немесе жақсарту салдарынан өзгеруі мүмкін. Қосымша ақпарат алу үшін бізбен хабарласыңыз.
