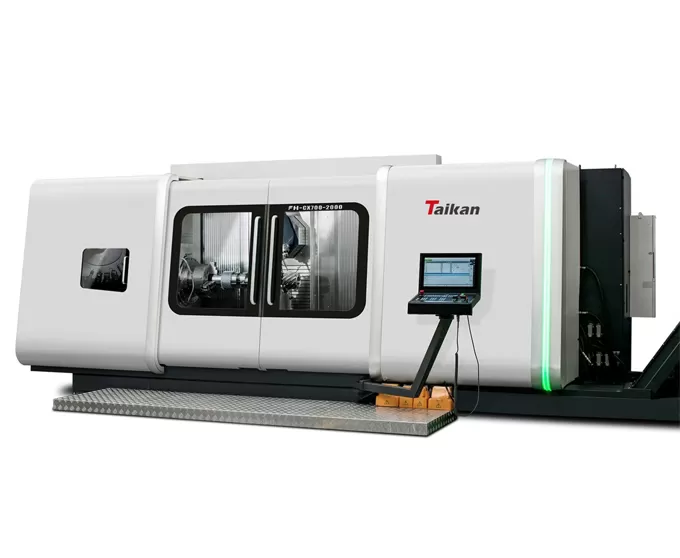

Name: CX700-2000 Жеті осьті бес бір мезгілдегі фрезерлеу және жону өңдеу орталығы
Brand: Taikan Machine
Availability: InStock

Сипаттамасы CX700-2000 жеті осьті бес бір мезгілді фрезерлеу және токарлық өңдеу орталығы

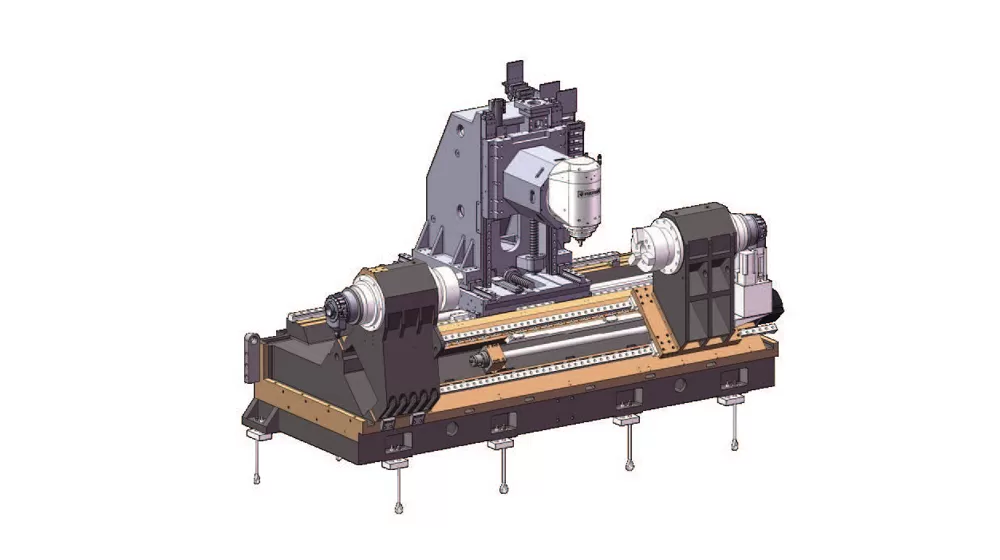

жалпы құрылым

Ультракомпактты фрезерлі-токарлы шпиндель өңдеу кеңістігіндегі ең кішкентай ізді, жұмыс кеңістігінің кеңірек және мөлдір болуын, жақсы қолжетімділікті қамтамасыз етеді. Шпиндель орталығынан жұмыс қашықтығы минимумға дейін азаяды.
630 мм максималды токарлық диаметрге қозғалмалы колонна осінің үлкен жүрісі арқылы қол жеткізіледі: шпиндельдің максималды айналу моменті 764 Нм-ге дейін. Қосымша қосалқы шпиндельді толық 6 жақты өңдеу үшін пайдалануға болады, эксцентрлік өңдеу Y осінің жүрісі 200 мм-ге дейін, ал қозғалмалы колонна конструкциясы максималды тұрақтылықты қамтамасыз етеді.

Тәуелсіз жобаланған CNC тербелмелі фрезерлік бас

Кіріктірілген DD қозғалтқышы, трансмиссиялық тізбексіз және люфтсыз дизайн

Шпиндель кескіш ұшы мен құрылымдық тірек нүктесі арасындағы ең қысқа аралық, максималды кесу қаттылығына қол жеткізу үшін
Қаттылықты арттыру үшін үлкенірек YRT мойынтіректері
Heidenhain сериясының абсолютті айналмалы энкодер өлшеу жүйесімен жабдықталған, оңтайлы дәлдікті қамтамасыз ету үшін толық тұйық контурлы басқару

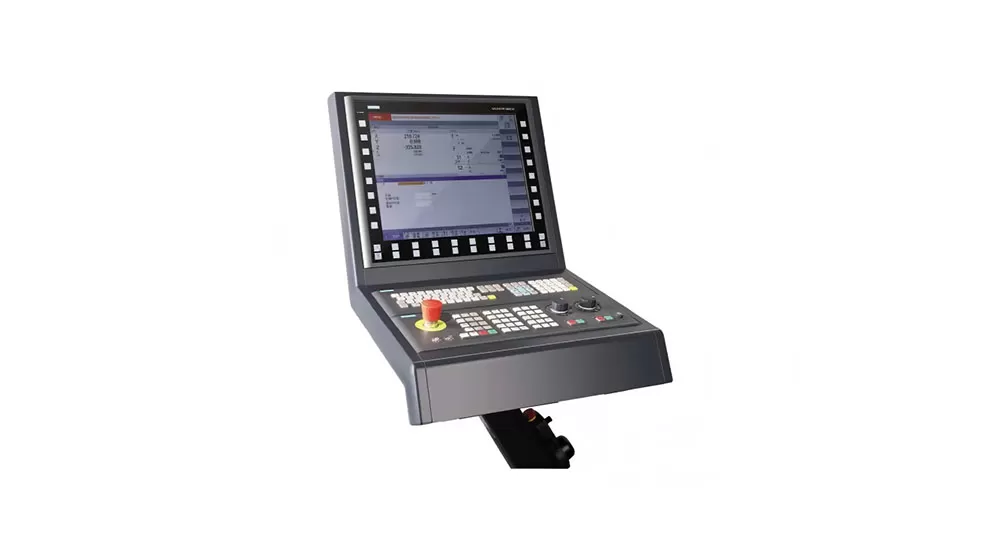

SINUMERIKONE CNC жүйесі

Эргономика бойынша жобаланған операциялық үстел әртүрлі қажеттіліктердің идеалды талаптарын қанағаттандыра алады, бүкіл өңдеу процесін тығыз бақылау мен бақылауды жүзеге асырады, ең жақсы операциялық өнімділікке қол жеткізеді және басқарудың дәлдігін қамтамасыз етеді. Кіріктірілген операциялық жүйе тапсырыстарды, процестерді және станок деректерін үздіксіз басқаруды, құжаттауды және визуализациялауды жүзеге асыра алады, бұл операцияны жеңілдетіп, өнім өндіруге назар аударуға мүмкіндік береді.

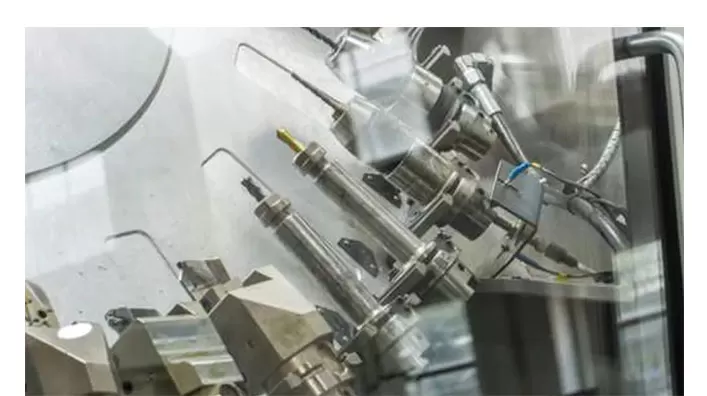

Автоматты құрал ауыстыру жүйесі

Дискілік құралдар журналының стандартты үлгісі 24/36 құрал позициясымен (міндетті емес 48 құрал позициясы)
Құралды таңдау және ауыстыру серво қозғалтқыштарымен басқарылады, бұл тұрақтылық пен дәлдікті арттырады
SINUMERIK ONE құралдарды басқару функциясымен біріктірілгенде, құралдарды басқару тиімділігі артады
Құралды автоматты реттеу құрылғысымен жабдықталған, бұл құралды реттеу жылдамдығын жақсартады және тозуды уақытылы анықтау мен операцияаралық түзету компенсациясы қажеттіліктерін қанағаттандырады

Тәуелсіз жобаланған CNC тербелмелі фрезерлік бас

CX700-2000 жеті осьті бес бірмезгілді фрезерлеу және токарлық өңдеу орталығын қолдану

Ол аэроғарыштық кеме жасау, дәлдік аспаптар, автомобиль және басқа да салаларда қолданылады. Мысалы, авиациялық қозғалтқыш роторлары, ірі генератор роторлары, ірі кеме бұрандалары, иінді біліктер, дөңгелектер, қалақшалар және т.б.

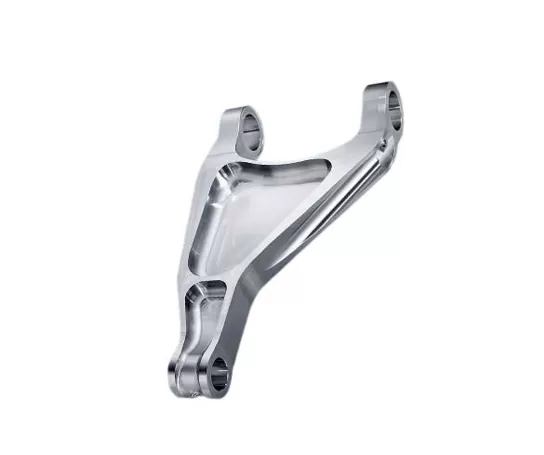

Дайындама мысалы 1

Дайындама мысалы 2

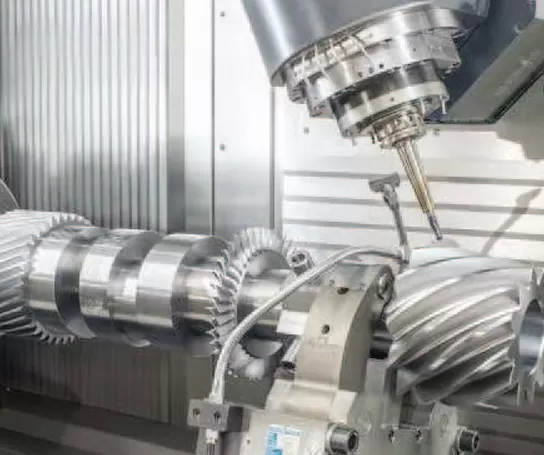

Дайындама мысалы 3

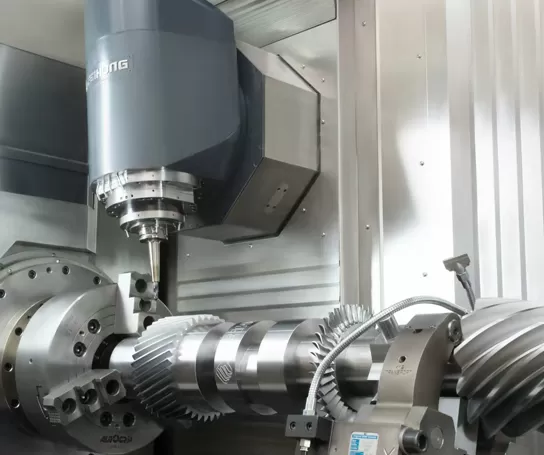

Дайындама үлгісі 4

CX700-2000 жеті осьті бес бірмезгілді фрезерлік-токарлық өңдеу орталығының техникалық сипаттамалары

Бұл беттегі ақпарат тек анықтамалық мақсатта берілген. Техникалық сипаттамалар мен мәліметтер өнімді жаңарту немесе жақсарту салдарынан өзгеруі мүмкін. Қосымша ақпарат алу үшін бізбен хабарласыңыз.

	Модель	Unit	CX700-2000
Жүріс	X осі бойынша жүріс	mm	650
	Y осі бойынша жүріс	mm	400
	Z осі бойынша жүріс	mm	2030
	Макс. токарлық өңдеу диаметрі	mm	Ø 700
	Макс. токарлық өңдеу диаметрі	mm	Ø 630
	X/Y/Z жылдам жүріс жылдамдығы	m/min	40/40/50
	X/Y/Z беріс күші	KN	12/9/12
Бірінші шпиндель (C4 осі)	Максималды айналу жиілігі	rpm	4000
	Номиналды қуат	Kw	30
	Максималды қуат	Kw	37
	Номиналды айналдыру моменті	Nm	570
	Максималды айналдыру моменті	Nm	700
Екінші шпиндель (C3 осі)	Максималды айналу жиілігі	rpm	4000
	Номиналды қуат	Kw	30
	Максималды қуат	Kw	37
	Номиналды айналдыру моменті	Nm	570
	Максималды айналдыру моменті	Nm	700
CNC тербелмелі фрезерлік бастиек (B осі)	Тербелу диапазоны	°	±120
CNC тербелмелі фрезерлік бастиек (B осі)	Жылдам орын ауыстыру жылдамдығы және беріс	rpm	50
Фрезерлік шпиндель	Шпиндельдің максималды айналу жиілігі	rpm	12500
Аспаптар қоймасы	Аспап интерфейсі		HSKT63
Аспаптар қоймасы	Аспаптар қоймасының сыйымдылығы	Pcs	36
Орналасу дәлдігі (ISO230-2 және VDI3441)	X/Y/Z орналасу дәлдігі	mm	0.01
	X/Y/Z қайталану орналасу дәлдігі	mm	0.008
	B/C орналасу дәлдігі		10"
	B/C қайталану орналасу дәлдігі		6"
