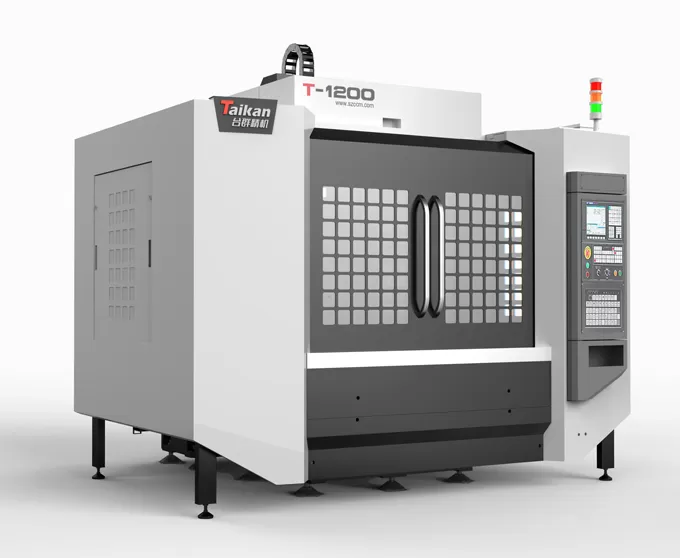

HT-1200 Жоғары жылдамдықты және жоғары дәлдікті бұрғылау және фрезерлеу өңдеу орталығы

Жылжу

Үстелдің жылжуы (X осі)

mm

1200

Садл жылжуы (Y осі)

mm

650

Шпиндель бастиегінің жылжуы (Z осі)

mm

410

Шпиндель ұшынан үстел бетіне дейінгі қашықтық

mm

125-535

Шпиндель ортасынан баған бағыттаушы бетіне дейінгі қашықтық

mm

727

Үстел

Үстел өлшемі

mm

1300*650

Макс. жүктеме

kg

600

T-ойық (ойықтар саны - ойық ені * аралық)

mm

5-18*125

Шпиндель

Қозғалтқыш қуаты (номиналды/қысқа уақыт)

kW

3.7/5.5

Қозғалтқыш моменті (номиналды/қысқа уақыт)

N.m

14.1/21

Шпиндель қозғалтқышының айналу жиілігі

rpm

20-20000

Шпиндель конусы

/

BT30

Жылдамдық

Кесу берілісі жылдамдығының аралығы

мм/мин

1-15000

X/Y/Z остерінің жылдам орын ауыстыру жылдамдығы

м/мин

36/36/36

Дәлдік

Орналасу дәлдігі (X/Y/Z)

mm

0.01

GB/T 18400.4（Толық жүріс）

Қайталанушылық (X/Y/Z)

mm

0.006

Аспаптар қоймасы

Аспаптар саны

pcs

21

Аспаптың макс. салмағы

kg

3

Аспаптың макс. ұзындығы

mm

200

Аспаптың макс. диаметрі (толы /көрші бос)

mm

Ф60/Ф80

Басқа

CNC жүйесі

/

Mitsubishi M80VB

Ауа көзі

Flow

л/мин

≥200（ANR）

Ауа қысымы

MPa

0.6-0.8

Жабдық қуаты

kVA

15

Салқындатқыш сұйықтық бактың макс. сыйымдылығы

л

330

Станок өлшемі

mm

2960*3400*2710

X*Y*Z остеріне сәйкес

Салмағы (жуық)

kg

5500
