CNC станоктарының ең жиі кездесетін 8 ақауы және оларды жою тәсілдері

Механикалық өңдеудің жоғары автоматтандырылған әлемінде СББ (сандық бағдарламалық басқару) станоктарының тұрақты жұмысы өндіріс өнімділігі мен өңдеу дәлдігінің тікелей қозғаушы күші болып табылады. Сала ақылды өндіріске бет бұрған сайын жабдық ақауларын диагностикалау дәстүрлі «реактивті жөндеуден» деректерге негізделген «болжамды техникалық қызмет көрсетуге» ауысуда.

Далалық сервис инженерлері мен цех басшылары үшін дабыл коды немесе өңдеу аномалиясы пайда болғанда, бұл тек жылдам шешім емес, негізгі механизмді түсінуді талап етеді. Бұл мақалатүпкі себеп-салдар талдауысегіз кең таралған СББ станок ақауларын талдайды. Біз негізгі себептерді, диагностикалық логиканы және жүйелік шешімдерді зерттеп, кәсіпорындардың Жабдықтың жалпы тиімділігін (OEE) барынша арттыруға көмектесеміз.

1. СББ жүйесінің ақаулары: аппараттық және бағдарламалық қамтаманы бірлесіп диагностикалау

Ақаулық механизмі:
СББ жүйесі – станоктың «миы». Жүйенің тұрып қалуы немесе қара экран әдетте аппараттық бақылау таймері сұлбасының, зақымдалған жүйелік бағдарламалық логиканың немесе маңызды параметрлердің жоғалуынан туындайды. Дабыл кодын көрсету – бұл жүйенің өзін-өзі диагностикалау функциясы, нақты аномалияны анықтайды.

Тереңдетілген диагностика және шешімдер:

• Аппараттық деңгей:Алдымен NCU немесе PCU блогына берілетін қорек көзінің (тұрақты ток 5В/24В) тұрақтылығын тексеріңіз. Кернеу ауытқулары процессордың тұрақсыз жұмысына әкелуі мүмкін. Қайта жүктеуден кейін ақау қайталанса, аналық плата батареясының кернеуін тексеріңіз; төмен кернеу SRAM (статикалық еркін қол жетімді жады) параметрлерінің жоғалуына әкелуі мүмкін.

• Бағдарламалық қамтама және параметрлер:Жүйенің іске қосылу ақаулары үшін «толық тазарту» немесе инициализациялау (мысалы, Siemens басқаруындағы NCK қалпына келтіру немесе FANUC-та PSRAM тазалау) мүмкіндігін қарастырыңыз. Жалған дабылдарды анықтау үшін PLC (бағдарламаланатын логикалық контроллер) баспалдақ диаграммасын бақылау функциясын пайдаланыңыз. Сигнал күйін (енгізу/шығару интерфейсінің күй кестелері арқылы) бақылау ақаулы сыртқы кіріс датчиктерін немесе орындаушы механизмдерді жылдам оқшаулауға мүмкіндік береді.

• Салалық түсінік:Қазіргі заманғы жоғары деңгейлі СББ жүйелері кіріктірілген қашықтан диагностикалау мүмкіндігіне ие. Өнеркәсіптік заттар интернеті (IIoT) арқылы жүйе журналдарын нақты уақытта бақылау арқылы техниктер қашықтан параметрлерді реттеу және әлсіздіктерді жою мүмкіндігіне ие.

2. Шпиндель ақаулары: діріл талдауы және жетекті оңтайландыру

Ақаулық механизмі:
Станоктың қуат өзегі ретінде шпиндельдің қалыптан тыс дірілі көбінесе механикалық теңгерімсіздіктен (мысалы, құрал/ұстатқыштың нашар динамикалық тепе-теңдігі), мойынтіректердің тозуынан (саңылаудың ұлғаюына әкеледі) немесе жетек компоненттерінің (белдіктер/тісті берілістер) тартылу күшінің жоғалуынан туындайды. Айналу жылдамдығының тұрақсыздығы әдетте сервожетектің жылдамдық контуры параметрлерінің дұрыс емес болуымен немесе энкодерден келетін кері байланыс сигналының бөгелуімен байланысты.

Тереңдетілген диагностика және шешімдер:

• Механикалық диагностика:Діріл анализаторын пайдаланып шпиндель мойынтіректерінің сипаттамалық жиіліктерін анықтаңыз, нашар майлау (жоғары жиілікті діріл) мен мойынтірек жүгіру жолының шаршауын (төмен жиілікті соққылар) ажыратыңыз. Белдікті берілістер үшін тартылу күшін өндірушінің техникалық сипаттамасына сәйкес тартылу өлшегішпен тексеріңіз.

• Электрлік диагностика:Айналу жылдамдығының ауытқулары үшін энкодердің кері байланыс кабеліне назар аударыңыз. Оның бұралған жұпты экрандалғанына және бөгелуді болдырмау үшін арнайы жерге қосу сымының бар екеніне көз жеткізіңіз. Жетекте «Автоматты баптау» функциясын орындап, жылдамдық пен ток контурларының ПИД параметрлерін оңтайландырыңыз, қозғалтқыш сипаттамаларын механикалық жүктемемен үйлестіріңіз.

• Техникалық қызмет көрсетудің маңыздылығы:Моторлы шпиндельдер үшін белгіленген майлау материалының түрі мен қайта майлау аралықтарын қатаң сақтаңыз. Артық майлау жеткіліксіз майлау сияқты зиянды болуы мүмкін, бұл жылудың нашар таралуына және тұрып қалуға әкеледі.




3. Беріс жетегі жүйесінің ақаулары: кері саңылауды өтеу және серво сәйкестік

Ақаулық механизмі:
Осьтің «жабысып-сырғанауы» (үзік-үзік қозғалыс) негізінен статикалық және динамикалық үйкеліс коэффициенттерінің арасындағы айтарлықтай айырмашылықтан немесе төмен жылдамдықтағы тұрақтылық үшін сервожүйенің қаттылығының жеткіліксіздігінен туындайды. Орналастыру дәлсіздігі әдетте механикалық берілістің тозуымен (мысалы, шарлы бұрандалы берілістің алдын ала тартылуының төмендеуі, муфталардың босап қалуы) немесе сервожүйедегі бақылау қателігінің дұрыс орнатылмауымен байланысты.

Тереңдетілген диагностика және шешімдер:

• Механикалық өтеу: Лазерлік интерферометрді пайдаланып орналастыру дәлдігі мен қайталанымдылығын жүйелі түрде тексеріңіз. Өлшенген мәндерді СББ жүйесінің «Кері саңылауды өтеу» параметрі арқылы енгізу арқылы кері бағыттағы өлі аймақты өтеңіз. Егер кері саңылау шамадан тыс үлкен болса (әдетте > 0,02-0,03 мм), шарлы бұранда гайкасының алдын ала тартылуын тексеріңіз немесе тозған компоненттерді ауыстырыңыз.

• Серво оңтайландыру: Шамадан тыс жүріс дабылдары жағдайында, қолмен қалпына келтіруден тыс, жұмсақ шектеу параметрлерін (мысалы, FANUC параметрлері 1320/1321) және аппараттық шектік ажыратқыштардың сенімділігін тексеріңіз.

• Дәлдікке техникалық қызмет көрсету: Ауыр жүктемелі станоктарда бағыттауыш майлау жүйесінің жұмысын тексеріңіз. Майлаудың бұзылуы бағыттауыштардағы май қабықшасын бұзып, жабысып-сырғанауға және ерте тозуға әкеледі.

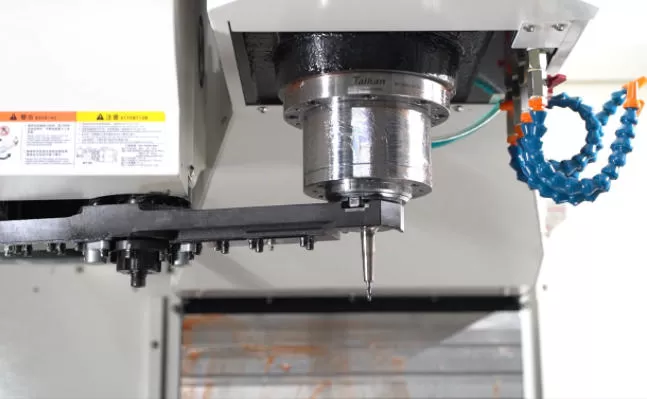

4. Құрал ауыстыру жүйесінің ақаулары: сигнал ағыны мен механикалық байланыс логикасын талдау

СББ станоктарында
Автоматты құрал ауыстырғыш (АҚА) ақаулары,Ақаулық механизмі:көбінесе механикалық және электрлік мәселелердің күрделі өзара әрекеттесуінен туындайды. Құралды қыса алмау әдетте тартқыш механизмдегі серіппелі шайбалардың шаршауынан немесе босату цилиндрінің жүрісінің жеткіліксіздігінен болады. Ал құрал ауыстыру кезіндегі кептелу дұрыс емес блокировка сигналдарынан туындайды, бұл дүкеннің еңкеюі, манипулятор қолының айналуы немесе созылуы сияқты тізбекті операцияларды бұзады.

Тереңдетілген диагностика және шешімдер:

• Пневматикалық/гидравликалық логика: Пневматикалық жүйедегі қысым релесінің дұрыс іске қосылуын тексеріңіз. Гидравликалық электромагниттік клапан золотниктерінің тұрып қалуын тексеріңіз. Гидравликалық тартқыштар үшін сұйықтық деңгейін және қысу күшін төмендетуі мүмкін ішкі ағып кету белгілерін тексеріңіз.

• Сигналдық блокировка: Құрал ауыстыру тізбегін бақылау үшін PLC күй дисплейін пайдаланыңыз. Құрал түсіп қалған жағдайда, бірінші кезекте манипулятор қолының позиция датчиктерін (мысалы, магниттік немесе жақындау ажыратқыштары) сигнал бұрмалануы немесе кідіріс бар-жоғын тексеріңіз. Шпиндель бағдарының дәл және тұрақты екенін тексеріңіз.

• Дәлдікпен туралау: Манипулятор қолы, құрал дүкені және шпиндель арасындағы туралау микрон деңгейіндегі дәлдікте сақталуы керек. Қолдың бастапқы орнын дәл калибрлеу үшін эталондық құрал немесе орнату калибрін пайдаланыңыз.

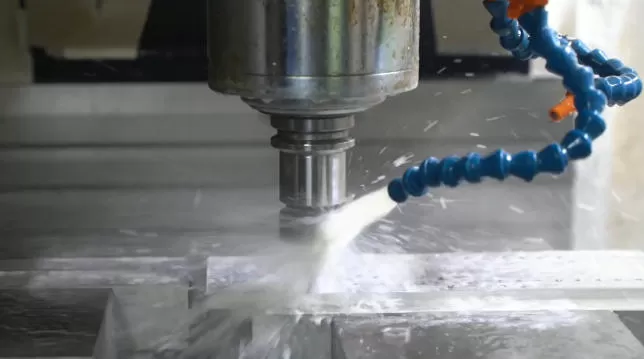

5. Салқындату жүйесінің ақаулары: ағынды бақылау және сүзгілеу

Ақаулық механизмі:
Салқындату жүйесінің ақаулары көбінесе «бітелуден» басталады. Салқындатқыш сұйықтықта жиналған жоңқалар құбырларды бітеп, сорғының жұмыс дөңгелегін зақымдауы мүмкін. Қозғалтқыштың шамадан тыс жүктемеден ажырауы әдетте сорғының тұрып қалуынан немесе қорек көзіндегі фазаның жоғалуынан болады.

Тереңдетілген диагностика және шешімдер:

• Электрлік тексеру: Салқындатқыш сорғы қозғалтқышының үш фазалы кедергісін тепе-теңдікке өлшеп, оқшаулау кедергісін тексеріңіз. Іске қосылмай тұрған сорғы үшін негізгі қорек көзін тексеруден басқа, жылулық шамадан тыс жүктеме релесінің ажырамағанына және қалпына келтіруді қажет етпейтініне көз жеткізіңіз.

• Сұйықтықты басқару: Бірінші қадам – салқындатқыш сұйықтық багын тазалау және сүзгілерді ауыстыру/тазалау. Құбырлардың ағуы үшін бұл бос қосылыстардан немесе салқындатқыштың коррозиясынан шлангтардың тозуынан екенін анықтаңыз. Деңгей релелерін және ағын датчиктерін орнату нақты уақытта бақылауды қамтамасыз етіп, салқындатқыштың жетіспеуінен дайындамалардың күйіп кетуіне жол бермейді.

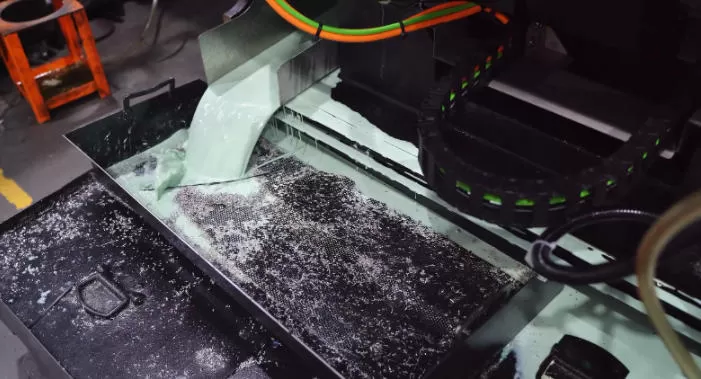

6. Жоңқа тасығыш ақаулары: айналу моментінің шамадан тыс жүктелуі және механикалық кептелу

Ақаулық механизмі:
Жоңқа тасығыштар (әдетте топсалы-таспалы немесе бұрандалы түрі) қозғалтқыш жұмыс істемегенде (қуат/электр мәселесі) немесе жоңқалар тиімді шығарылмағанда (механикалық шамадан тыс жүктеме) істен шығады. Бұл шамадан тыс жүктеме көбінесе кесу көлемінің тым жоғары болуынан немесе шынжырдың дұрыс тартылмауынан рельстен шығып, кептелуінен болады.

Тереңдетілген диагностика және шешімдер:

• Шамадан тыс жүктемені өңдеу:Конвейер дабылы қосылғанда, алдымен кіріс және шығыс тесіктерінде жиналған жоңқаларды тазалаңыз. Қозғалтқыш білігін (немесе муфтаны) қолмен айналдырып, механизмнің механикалық түрде тұрып қалмағанын анықтаңыз.

• Механикалық техникалық қызмет көрсету:Топсалы таспаның тозуын тексеріп, шынжырдың тартылуын нұсқаулыққа сәйкес реттеңіз (мысалы, кейбірСББ ВМС станоктарыбелдіктің бос тұсы 6–10 мм болуын талап етеді). Ұзақ уақыттық шамадан тыс жүктеме жетек қозғалтқышының сақтандырғышын жарып немесе айналу моментінің шектегішін зақымдауы мүмкін.

• Автоматтандыру интеграциясы:конвейерді өңдеу циклімен синхронды түрде үзіліспен жұмыс істейтіндей бағдарламалаңыз, бұл жүйені шамадан тыс жүктейтін жаппай жоңқа ағынын болдырмайды.

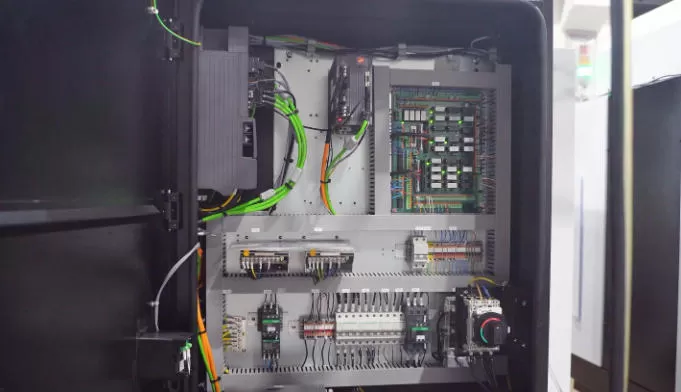

7. Электр жүйесінің ақаулары: шуды басу және компоненттердің ескіруі

Ақаулық механизмі:
Электрлік ақаулар көбінесе ең кездейсоқ болып келеді. Тот басқан контактор контактілері үзілісті тізбектерге әкеледі, ал істен шыққан реле катушкасы басқару тізбегін өшіріп тастауы мүмкін. Компоненттердің істен шығуынан басқа, электромагниттік кедергі (EMI) негізгі кінәлі болып табылады, ол жиі энкодер сигналдарын бұзып, осьтердің «тырылдауына» немесе позиция ығысуына себеп болады.

Тереңдетілген диагностика және шешімдер:

• Компонент деңгейіндегі тексерулер:Мультиметрді пайдаланып контактілердегі кернеудің төмендеуін өлшеп, шамадан тыс кедергі бар-жоғын тексеріңіз. Импульстік қорек көздері үшін шығыс кернеуінің толқындануының шамадан тыс екенін өлшеңіз.

• Шуға қарсы шаралар:Сигнал кабельдерін қуат кабельдерінен бөлек жүргізу тәжірибесін қатаң сақтаңыз. Кедергі тудыратын жетектер (VFD) үшін қуат кірісіне ЭМС сүзгілерін орнатыңыз және станоктың жерге қосу кедергісі 1 Ом-нан аз екеніне көз жеткізіңіз.

• Болжамды бақылау:Электр шкафын сканерлеу үшін инфрақызыл термографияны пайдалану тоқтап қалуға әкелмей тұрып, нашар қосылыстар немесе істен шығатын компоненттер салдарынан пайда болған «ыстық нүктелерді» тиімді анықтауға мүмкіндік береді.




8. Дәлдік ақаулары: геометриялық және жылулық қателерді өтеу

геометриялық дәлдіктің жоғалуы
Бөлшектердің төзімділікке сәйкес келмеуі күрделі, көп қырлы мәселе. Олөңдеу жүйесінің иілуі(мысалы, станок деңгейінің өзгеруі, бағыттауыш түзулігінің тозуы),жылулық қателер(құрал/дайындаманың итерілуі) немесеАқаулық механизмі:(шпиндельдің ұзаруы, шарлы бұранданың жылулық кеңеюі) салдарынан болуы мүмкін.

Тереңдетілген диагностика және шешімдер:

• Геометриялық калибрлеу: Электрондық деңгейлер мен лазерлік интерферометрлерді пайдаланып негізгі геометриялық дәлдіктерді (мысалы, үстелдің тегістігі, шпиндельдің осьтерге перпендикулярлығы) тексеріңіз. Төзімділіктен шығып кетсе, дәлдікпен қырудан бастап нивелирлеу тіректерін реттеуге дейінгі түзету шаралары қолданылады.

• Жылулық қатені өтеу: Ұзақ өндірістік циклдар кезіндегі өлшемдік ығысу үшін жылулық қатені өтеуді енгізіңіз. Бұл негізгі нүктелерге температура датчиктерін (мысалы, PT100 RTD) орнатуды, жылулық деформация моделін құруды (мысалы, нейрондық желілерді пайдалану) және СББ жүйесінің ось қозғалысын нақты уақытта өтеуін қамтиды.

• Технологиялық оңтайландыру: Құралдың тозуын тексеріңіз (оны шпиндель жүктемесі арқылы бақылауға болады) және кесу параметрлерінің (жылдамдықтар, берістер, кесу тереңдігі) технологиялық дірілді немесе иілуді болдырмау үшін оңтайлы екенін тексеріңіз.




9. Қорытынды

СББ станок ақауларын диагностикалау саласы деректерге негізделген жаңа дәуірге нық қадам басуда.физикалық механизмдертерең түсінудісигналды өңдеу әдістері(діріл талдауы және қозғалтқыш тоғының сигнатурасын талдау сияқты) озық әдістермен біріктіру арқылы инженерлер бар мәселелерді тезірек шешіп қана қоймай, үздіксіз жағдайды бақылау арқылы болашақ ақауларды болжап, алдын ала алады. Жоғарыда көрсетілген диагностикалық логиканы меңгеру – «жөндеу технигінен» «станок денсаулығының менеджеріне» эволюциясындағы негізгі қадам.
