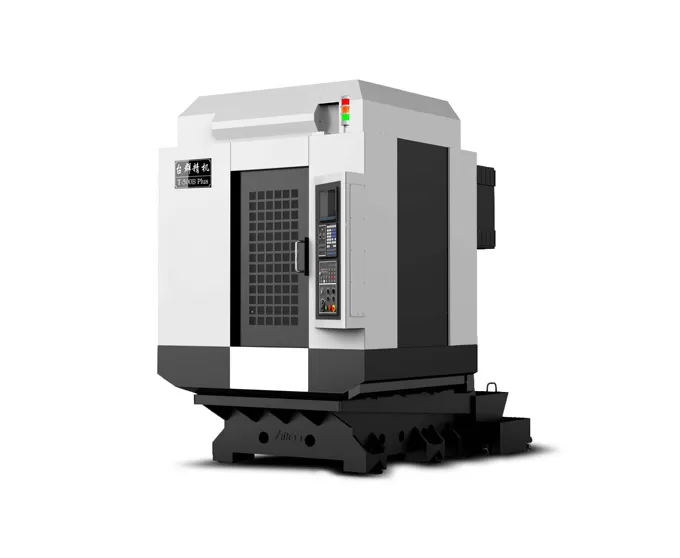

HT-500B PLUS жоғары жылдамдықты және жоғары дәлдікті бұрғылау және фрезерлеу өңдеу орталығы

Жүріс

Үстел жүрісі (X осі)

mm

500

Седло жүрісі (Y осі)

mm

400

Шпиндель басы жүрісі (Z осі)

mm

320

Шпиндель мұрнынан үстел бетіне дейінгі қашықтық

mm

180-500

Шпиндель ортасынан баған бағыттаушы бетіне дейінгі қашықтық

mm

445

Үстел

Үстел өлшемі

mm

620*400

Макс. жүктеме

kg

250

T-ойық (ойықтар саны - ойық ені * арақашықтық)

mm

3-14*120

Шпиндель

Қозғалтқыш қуаты (номиналды/қысқа уақыт)

kW

15/18

Қозғалтқыш моменті (номиналды/қысқа уақыт)

N.m

8.95/11

Шпиндель қозғалтқышының жылдамдығы

rpm

20-24000

Шпиндель конусы

/

BT30

Жылдамдық

Кесу беріліс жылдамдығы диапазоны

mm/min

1-15000

X/Y/Z осьтерінің жылдам қозғалыс жылдамдығы

m/min

48/48/48

Дәлдік

Орналасу дәлдігі (X/Y/Z)

mm

0.006

GB/T 18400.4

（Full travel）

Қайталану дәлдігі (X/Y/Z)

mm

0.004

Құрал-сайман журналы

Құрал сақтау сыйымдылығы

pcs

21

Макс. құрал салмағы

kg

3

Макс. құрал ұзындығы

mm

300

Макс. құрал диаметрі (толық/көрші бос)

mm

Ф60/Ф80

Басқа

CNC жүйесі

Mitsubishi M80VA

Ауа көзі

Flow

L/min

≥200（ANR）

Ауа қысымы

MPa

0.6-0.8

Жабдық сыйымдылығы

kVA

25

Макс. салқындатқыш багының сыйымдылығы

L

145

Станок өлшемі

mm

1690*2660*2410

X*Y*Z осьтеріне сәйкес

Салмақ (шамамен)

kg

3100
