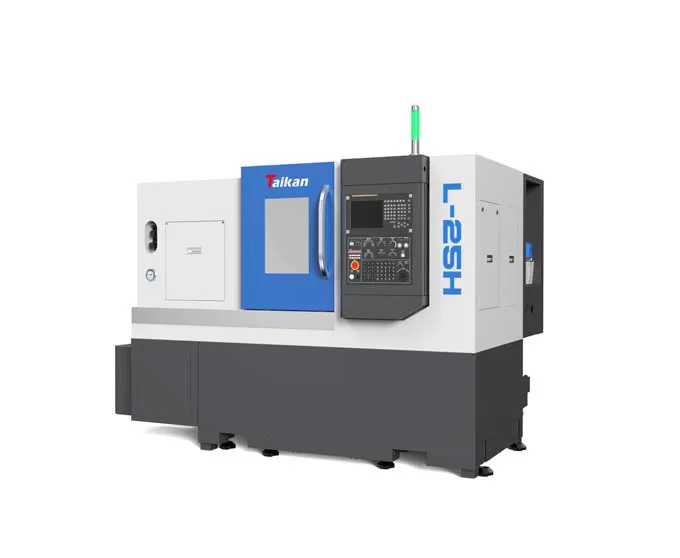

Name: HL-25H жоғары дәлдікті CNC көлденең токарлық станок
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

HL-25H жоғары дәлдікті CNC көлденең токарлық станок

Қуатты технология, бір қысқышта бірнеше функциялар әртүрлі өңдеуді орындап, жекелендірілген нарықтық өндіріс қажеттіліктерін қанағаттандыра алады.

HL-25H жоғары дәлдікті CNC көлденең токарлық станоктың сипаттамасы

ЖалпыComment

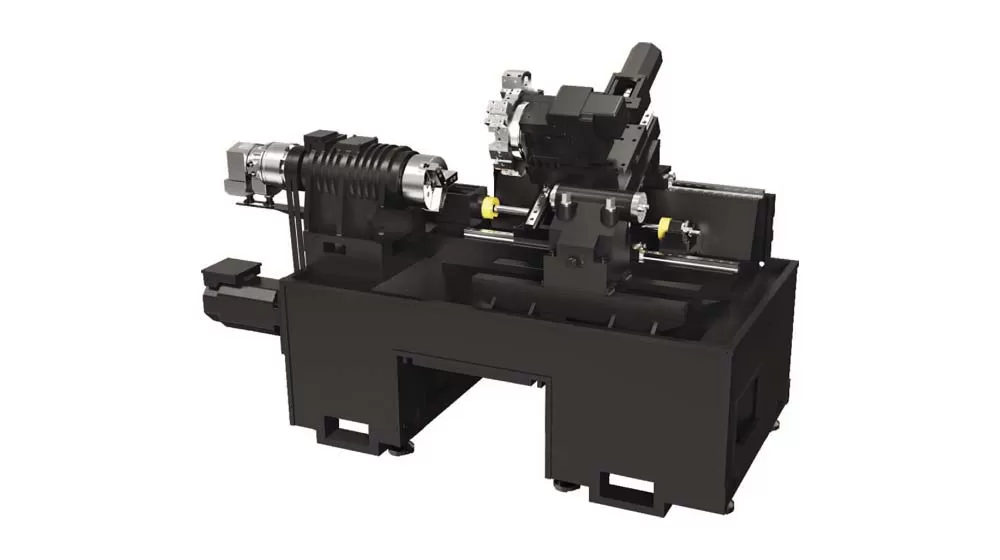

30° жалпы ескілді, комплект структурасы, жоғарқы, тіз чипті өшіру, оңай амалы, т..;
Бүкілді қорғауды, автоматты түрде өшіру, автоматты түрде сұрауды және автоматты түрде жатыру.

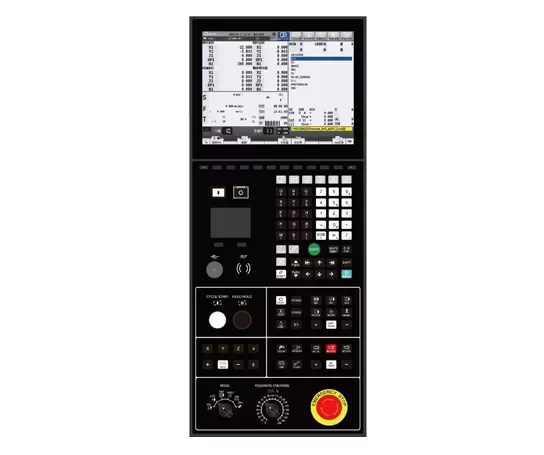

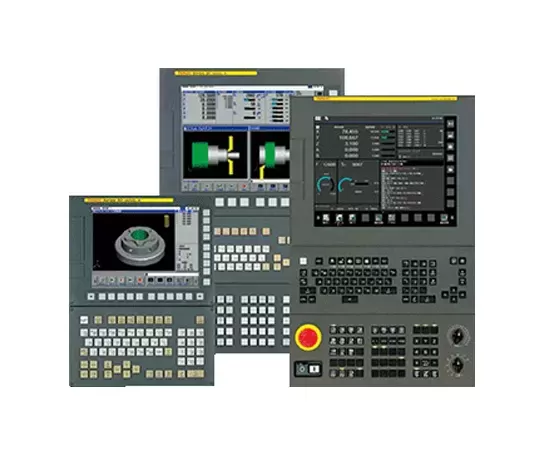

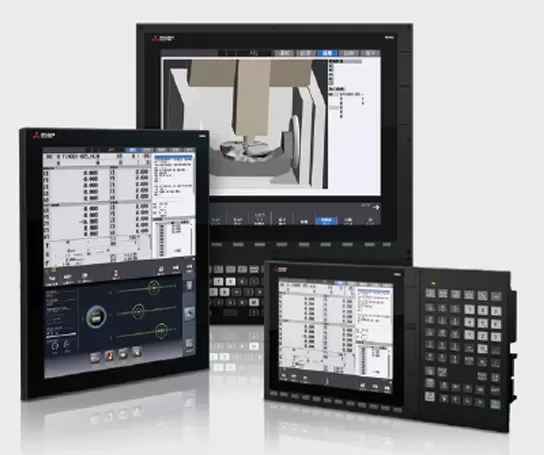

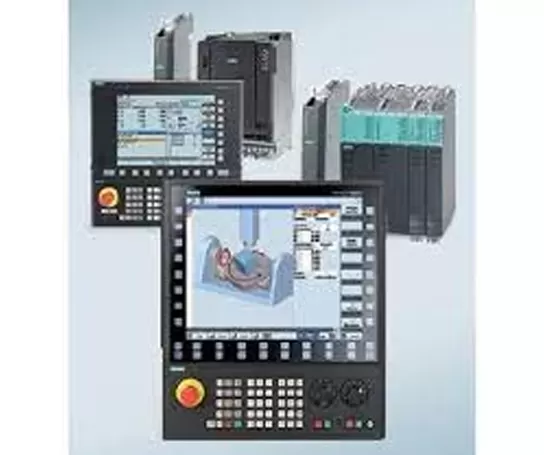

Бақылауы

Жергілікті рұқсат етілетін рұқсат етіп, және айлану компоненті жоғарғы тездеу бағдарламалық шүмкінді. Олы жылдамды, жылдамдық құрылғысы және жоғарғы орналастыру тексеріп бар.

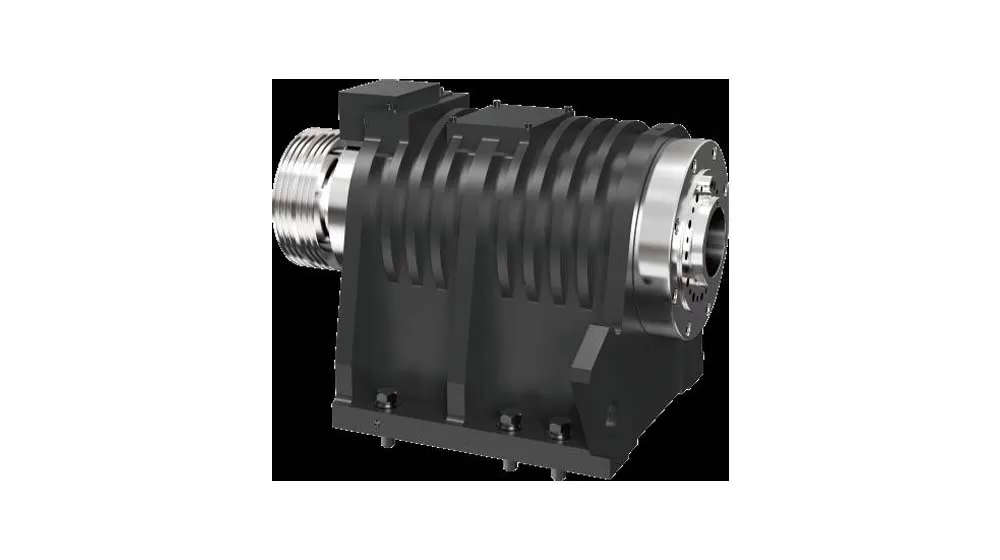

Сіздеу

Шықша жылдам аралығы - 0-6000r/мин.
Сыртқының алдыңғы қолдауы жоғарғы орындау жинақтау толығымен қатынасын баптайды. және артқа қолдауы қанша жоғарғы тіркесімшігі контакт пішімдер бағдарламасын бақылайды. Осиал және радиалдын қирау әрекеттерді сәйкесті сәйкесті сәйкесті сәйкесті сәйкесті сәйкес келеді.

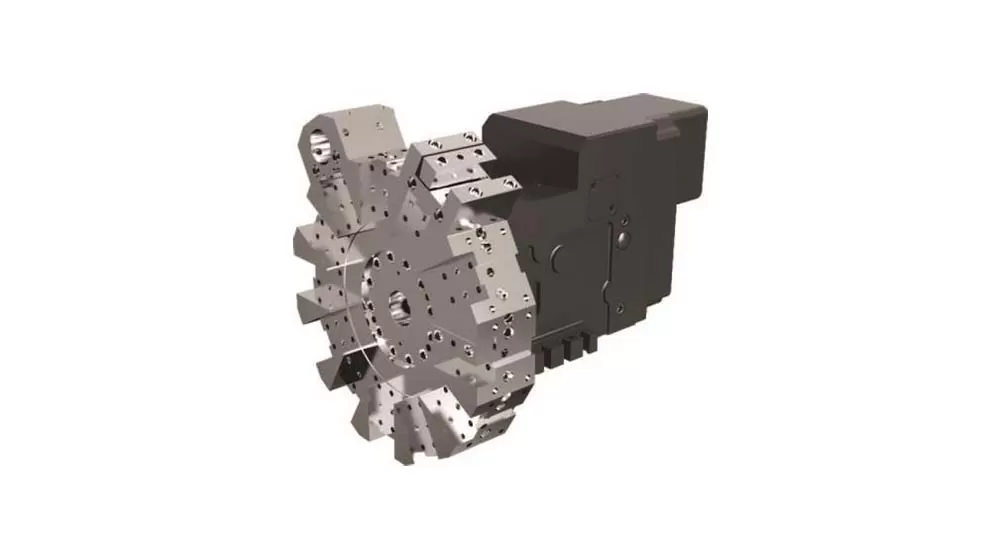

Құралы

Бұл машина құрал серво құралының турретенді.

HL-25H Жоғары дәлдікті CNC көлденең токарь станогының қолданылуы

Ол күрделі бөлшектерді өңдеу қажеттіліктерін қанағаттандыра алады және клапандар, кемелер, инженерлік машиналар және басқа салаларда кеңінен қолданылады, әсіресе автомобиль бөлшектерін өндірушілер тарапынан ерекше бағаланады.

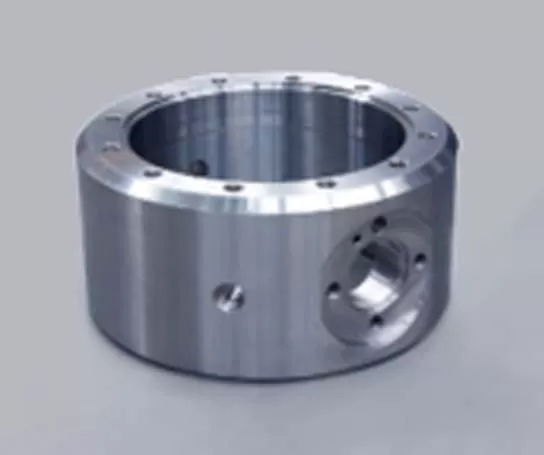

Жұмыс мысал 1

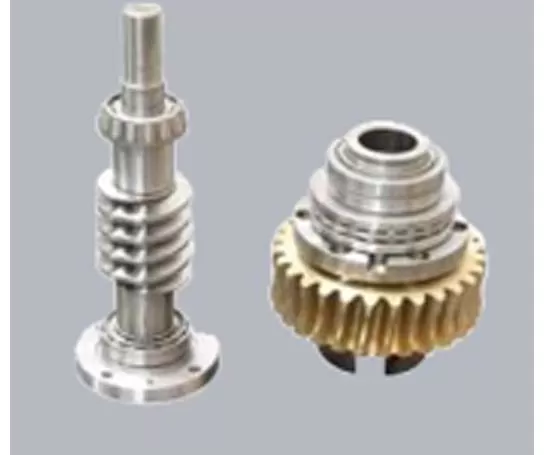

Жұмыс мысал 2Name

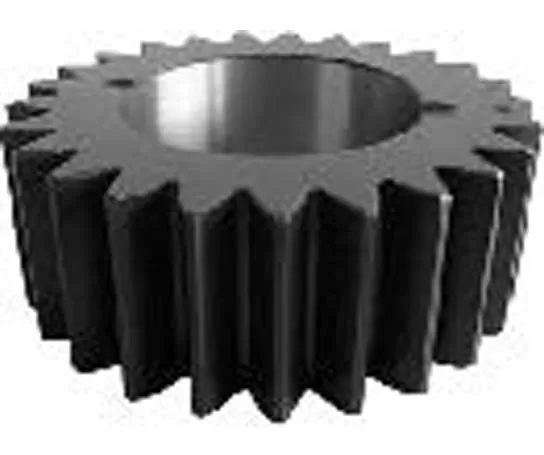

Жұмыс мысал 3Name

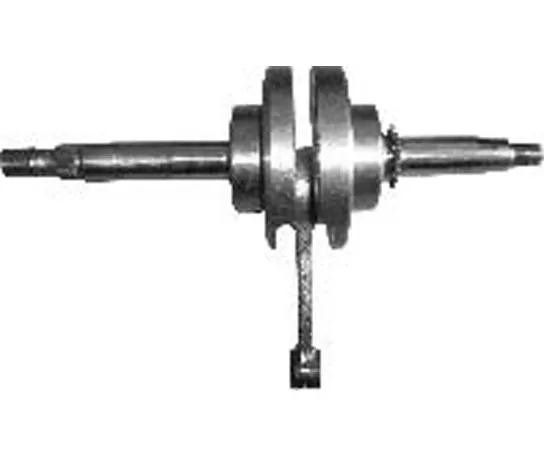

Жұмыс мысал 4Name

HL-25H жоғары дәлдіктегі CNC көлденең токарлық станоктың техникалық сипаттамалары

Name		Unit	HL-25H	Ескертпелер
Өңдеу диапазоны	Станин үстіндегі ең үлкен ауыстыру диаметрі	mm	φ500
	Ең үлкен өңдеу диаметрі (білік/диск)	mm	φ200/φ250
	Ең үлкен өңдеу ұзындығы	mm	450
	Ең үлкен пруток диаметрі	mm	φ45
Жүріс	X осі бойынша жүріс	mm	140
	X осі қозғалтқышының қуаты/тоқтату моменті	kw/Nm	1.8/11
	Z осі бойынша жүріс	mm	500
	Z осі қозғалтқышының қуаты/тоқтату моменті	kw/Nm	1.8/11
Шпиндель	Шығыс қуаты (S1/S6)	kw	7.5/11
	Шпиндель ұшының түрі		A2-5
	Шпиндель айналым саны	r/min	0-6000
	Шпиндельдің өту саңылауының диаметрі	mm	φ57
Патрон	Гидравликалық үшжақты патрон	inch	6	Қуыс
Артқы бабка	Артқы бабка төлкесінің диаметрі/жүрісі	mm	φ70/100	Қосымша
Артқы бабка	Артқы бабка төлкесі саңылауының конусы	Морзе	Морзе 4#	Айналмалы центр
Жылдамдық	Жылдам жүріс жылдамдығы (X осі)	m/min	30
	Жылдам жүріс жылдамдығы (Z осі)	m/min	30
	Кесу беріліс жылдамдығы	mm/min	1~8000
Аспап ұстағыш	Аспап сыйымдылығы	T	12
	Аспап индекстеу уақыты	Секунд/орын	0.5
	Аспап корпусының өлшемі	mm	25´25
	Ең үлкен расточкалық аспап диаметрі	mm	40
Дәлдік	Орналасу дәлдігі (X осі)	mm	0.006
	Орналасу дәлдігі (Z осі)	mm	0.008
	Қайталанушылық (X осі)	mm	0.004
	Қайталанушылық (Z осі)	mm	0.004
Басқалар	Жабдық қуаты	kVA	12
	Салқындатқыш сұйықтық цистернасының сыйымдылығы	L	150
	Станок өлшемдері	mm	250017001680	Қолмен жоңқа жинау салқындатқыш цистернасы
	Салмақ (шамамен)	kg	3400

Бұл беттегі ақпарат тек анықтамалық сипатта. Өнімді жаңарту немесе жақсартуға байланысты сипаттамалар мен мәліметтер өзгеруі мүмкін. Толығырақ ақпарат алу үшін бізбен хабарласыңыз.
