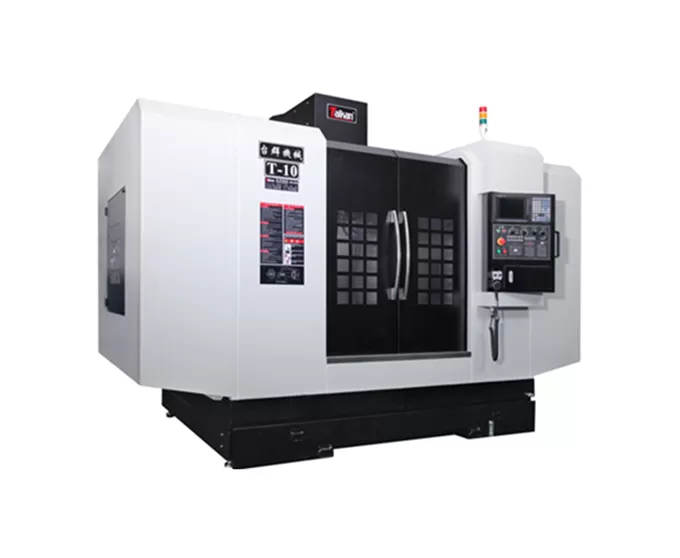

Name: HT-10 қорапты жолды тік өңдеу орталығы
Brand: Taikan Machine
Availability: InStock

HT-10 Boxway вертикальді өңдеу орталығының сипаттамасы

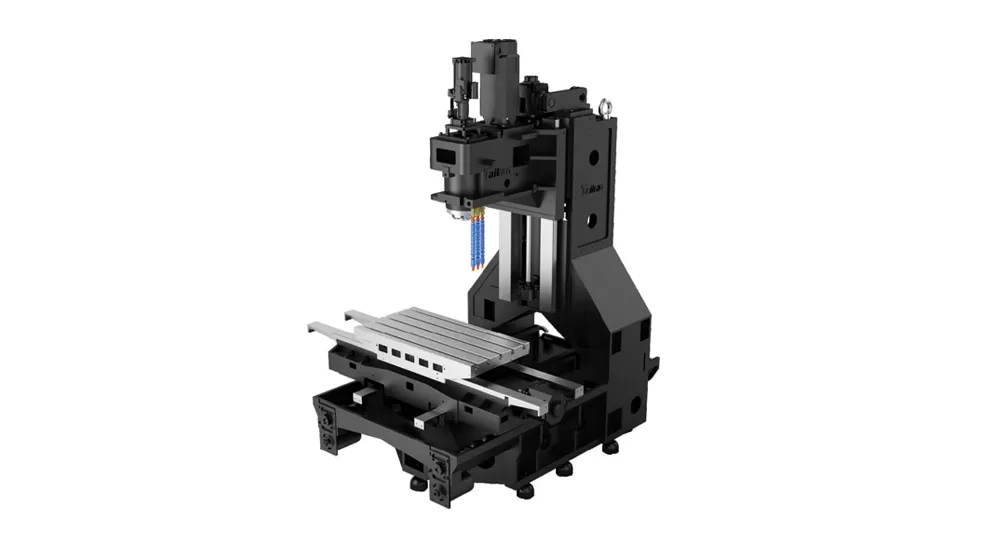

Машине құрылғысы

Жоғарғы жүктеу қадамдастыру мүмкіндігін тексеру үшін, жоғарғы доғарылды.

Жоғарғы рұқсаттардан жасалған.

Үш осі қоршау бағдарламасы

X, Y пен Z жәшілер әжесті тіркелген, терен бағдарламалар, PTFE (polytetrafluoroethylene) көттергімен біріктірілген жергілікті.

Бұл дизайны жоғарғы тықталды, әңгі тіс қадамдастыру үшін әңдетті.

Сіздеу

Төңгі ылдамдық бірлікті (BT40, 8000 r/ мин) лаберинт дизайны, әудейтін көмекті, Жүкілді тіркесімдерді келтіруге тоқтату.

Z- осі қатынаудыweather forecast

Көрсетілетін бағдарламалық көмектестері

Z- осінің жүктеу таңбашаларын ойлсау

HT-10 Boxway тік өңдеу орталығының қолданылуы

Негізінен қалып жасау өндірісінде пайдаланылады, сондай-ақ аэроғарыш, энергетикалық жабдықтар, автомобиль жасау, медициналық құрылғылар және басқа салаларда кеңінен қолданылады.

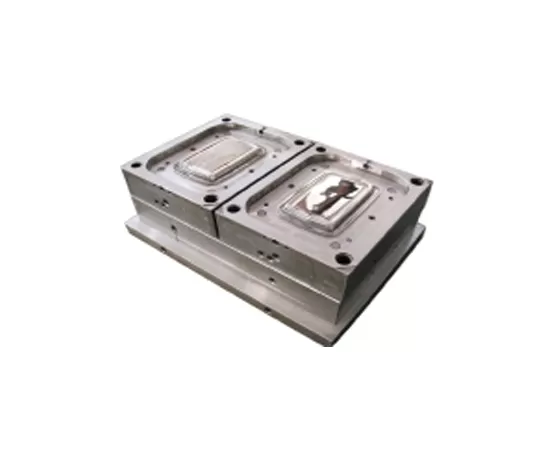

Жұмыс мысал 1

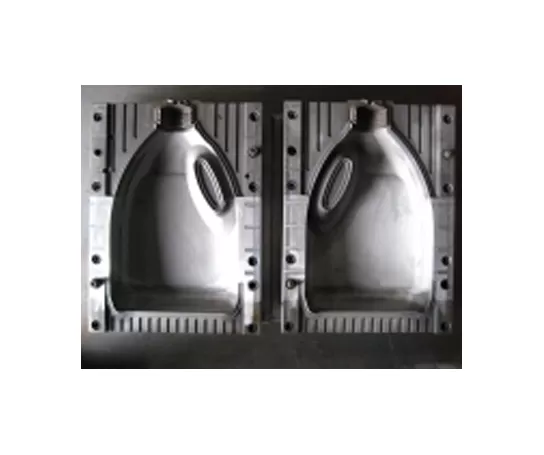

Жұмыс мысал 2Name

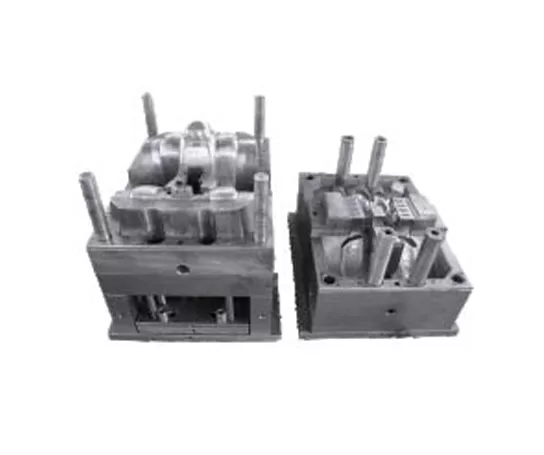

Жұмыс мысал 3Name

Жұмыс мысал 4Name

HT-10 Boxway тік өңдеу орталығының сипаттамалары

Item			Unit	HT-10	Ескертпелер
Жүріс	Стол жүрісі (X осі)		mm	1000
	Суппорт жүрісі (Y осі)		mm	600
	Бабка жүрісі (Z осі)		mm	600
	Шпиндель ұшынан столға дейін		mm	180～780
	Шпиндель ортасынан бағанға дейін		mm	600
Стол	Стол өлшемі		mm	1300×600
	Стол жүктеме сыйымдылығы		kg	800
	Т-паздары (саны-ені×аралық)		mm	5-18×120
Шпиндель	Қозғалтқыш қуаты (үздіксіз/30мин)		kW	7.5/11
	Жылдамдық аралығы		rpm	50～8000 (белдікті жетек)
	Шпиндель диаметрі		mm	ø150
	Құрал ұстағыш түрі		–	BT40
	Тартқыш штифт түрі		–	P40T-I (MAS403)
Жылдамдық	Беріліс жылдамдығы аралығы		мм/мин	1-10,000
Жылдамдық	Жылдам жылжыту жылдамдығы (X/Y/Z)		м/мин	16/16/16
Дәлдік	Орналасу дәлдігі (X/Y/Z)		mm	0.008	GB/T18400.4 (Full Travel)
Дәлдік	Қайталану дәлдігі (X/Y/Z)		mm	0.005
Басқа	CNC жүйесі		–	Mitsubishi M80VA
	Ауамен жабдықтау	Flow	л/мин	≥280 (ANR)
	Ауамен жабдықтау	Қысым	MPa	0.6-0.8
	Энергия тұтыну		kVA	25
	Салқындатқыш багының сыйымдылығы		л	350
	Станок өлшемдері		mm	3380×2610×2850	X/Y/Z осьтерінің бағыттары
	Станок салмағы (жақын.)		kg	6900

Бұл беттегі ақпарат тек анықтамалық мақсаттарға арналған. Сипаттамалар мен егжей-тегжейлер өнімді жаңарту немесе жетілдіру себебінен өзгеруі мүмкін. Қосымша ақпарат алу үшін бізбен байланысыңыз.
