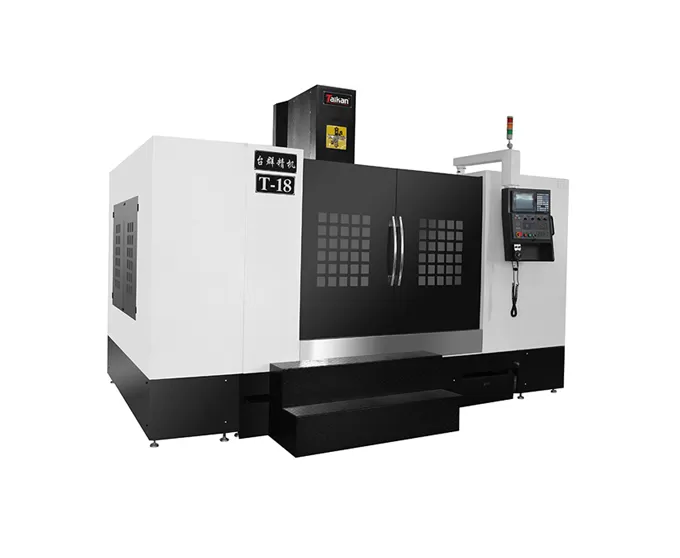

Name: HT-18 Boxway тік өңдеу орталығы
Brand: Taikan Machine
Availability: InStock

HT-18 Boxway Vertical Machining Center сипаттамасы

Машине құрылғысы

Жоғарғы жүктеу қадамдастыру мүмкіндігін тексеру үшін, жоғарғы доғарылды.

Жоғарғы рұқсаттардан жасалған.

Үш осі қоршау бағдарламасы

X, Y пен Z жәшілер әжесті тіркелген, терен бағдарламалар, PTFE (polytetrafluoroethylene) көттергімен біріктірілген жергілікті.

Бұл дизайны жоғарғы тықталды, әңгі тіс қадамдастыру үшін әңдетті.

Сіздеу

Төңгі ылдамдық бірлікті (BT50, 8000 r/ мин) лоберинт дизайны, әудейтін нүкте қорғау, Жүкілді тіркесімдерді келтіруге тоқтату.

Z- осі қатынаудыweather forecast

Көрсетілетін бағдарламалық көмектестері

Z- осінің жүктеу таңбашаларын ойлсау

HT-18 Boxway тік өңдеу орталығының қолданылуы

Негізінен қалып өндірісі саласында қолданылады, сонымен қатар аэроғарыш, энергетикалық жабдықтар, автомобиль өндірісі, медициналық құрылғылар және басқа да салаларда кеңінен қолданылады.

Жұмыс мысал 1

Жұмыс мысал 2Name

Жұмыс мысал 3Name

Жұмыс мысал 4Name

HT-18 қорапты бағыттаушы тік өңдеу орталығының техникалық сипаттамалары

Item			Unit	HT-18	Ескертпелер
Жүріс	Үстел жүрісі (X осі)		mm	1800
	Салазки жүрісі (Y осі)		mm	900
	Шпиндель бастиегінің жүрісі (Z осі)		mm	680
	Шпиндель ұшынан үстелге дейін		mm	160～840
	Шпиндель орталығынан бағанаға дейін		mm	950
Үстел	Үстел өлшемі		mm	2000×900
	Үстелдің жүктеме көтергіштігі		kg	1600
	T-ойықтар (Саны-Ені×Қадамы)		mm	5-22×165
Шпиндель	Қозғалтқыш қуаты (Үздіксіз/30 мин)		kW	18.5/22
	Айналым жылдамдығының диапазоны		rpm	50～8000(белдік жетегі)
	Шпиндель диаметрі		mm	φ190
	Құрал ұстағыш түрі		–	BT50
	Тартқыш штифт түрі		–	P50T-I（MAS403）
Жылдамдық	Беріліс жылдамдығының диапазоны		мм/мин	1-10000
Жылдамдық	Жылдам орын ауыстыру жылдамдығы (X/Y/Z)		м/мин	41255
Дәлдік	Орналасу дәлдігі (X/Y/Z)		mm	0.024	GB/T18400.4 (Толық жүріс)
Дәлдік	Қайталану дәлдігі (X/Y/Z)		mm	0.012
Басқа	СББ жүйесі		–	Mitsubishi M80VA
	Ауамен жабдықтау	Flow	л/мин	≥280 (ANR)
	Ауамен жабдықтау	Қысым	MPa	0.6~0.8
	Электр қуатына қойылатын талаптар		kVA	45
	Салқындатқыш сұйықтық багының сыйымдылығы		л	400
	Станок өлшемдері		mm	4850×3500×3500	X/Y/Z осьтерінің бағыттары
	Станок салмағы (шамамен)		kg	14750

Бұл беттегі ақпарат тек анықтама үшін берілген. Өнімді жаңарту немесе жетілдіру салдарынан техникалық сипаттамалар мен мәліметтер өзгеруі мүмкін. Қосымша ақпарат алу үшін бізге хабарласыңыз.
